Электроприводы 0-90°,0-180°,0-270°
В наличии
Нужна консультация?
ХАРАКТЕКРИСТИКИ:

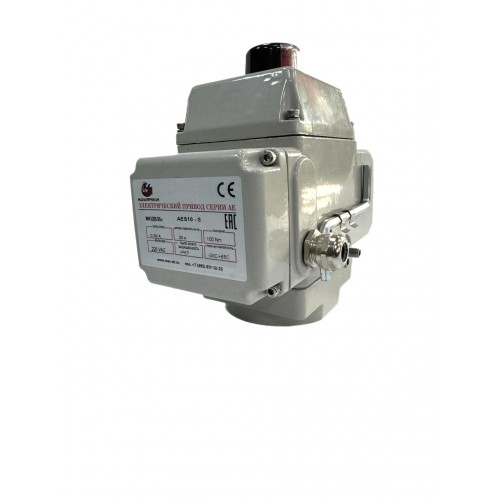

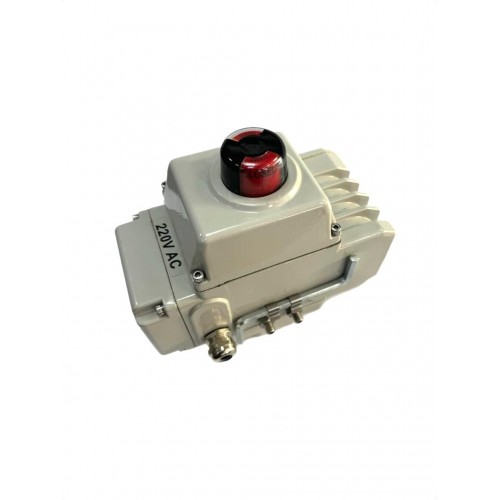

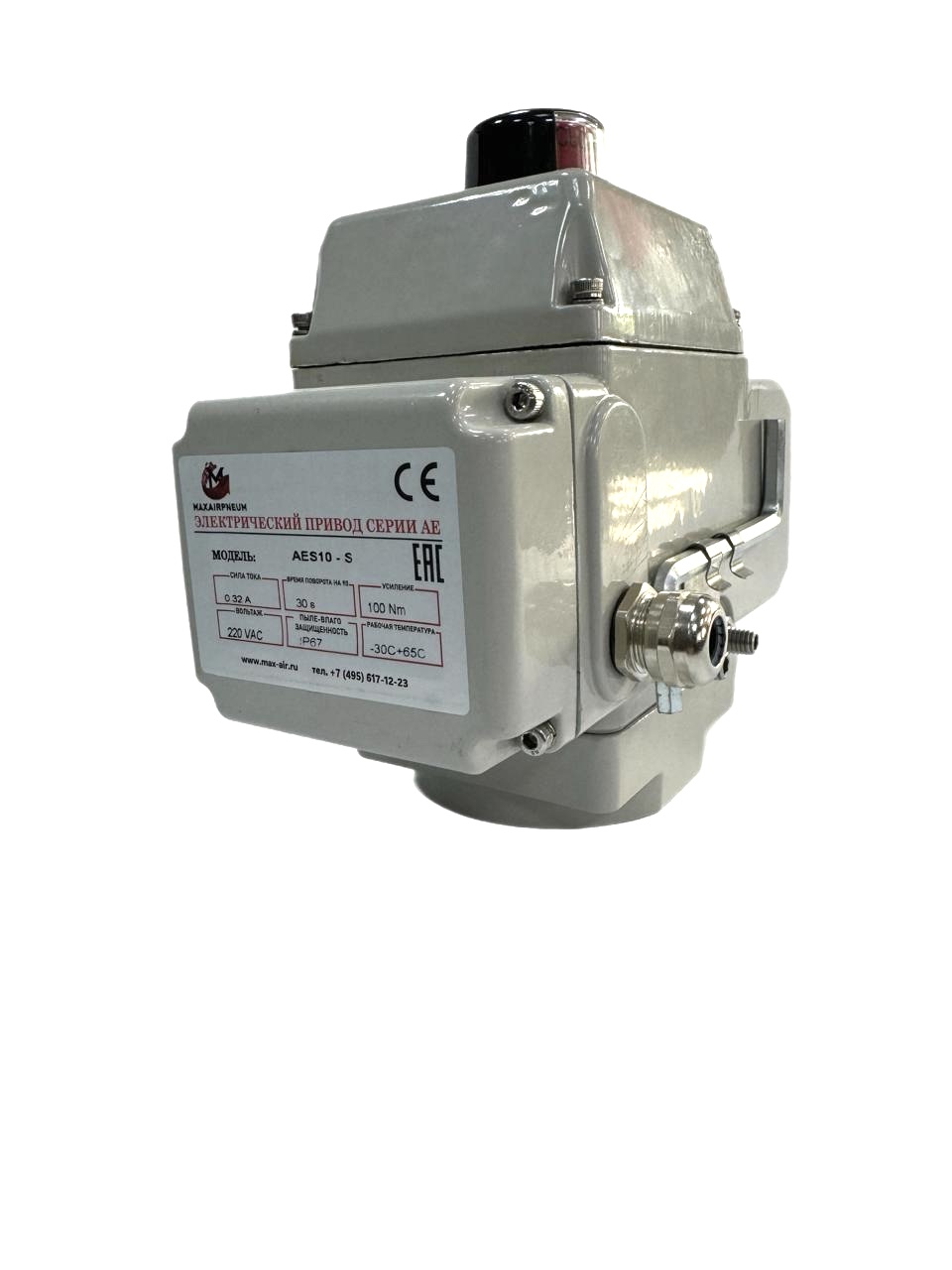

• Серия АЕ электропривода компании Emme Technologhy оснащены компактным дизайном и предназначены для автоматизации шаровых кранов и дисковых затворов в различных областях промышленности и в строительном секторе.
• 6 типоразмеров, начиная с 35 Nm до 610 Nm. Доступно также исполнение с встроенным пропорциональным управлением, быстродействующий и рабочим циклом на 100%.
• Защита корпуса IP67 электрооборудования по степени защиты IEC60529.
• Все электропривода серии АЕ оснащены стандартным присоединением для установки промышленной арматуру согласно стандарту IS0 5211.
• Серия АЕ оснащена стандартным разъемом на 2 положения с двумя переключателями.
• Все датчики на данном устройстве выполнены из металлокерамики.
• На каждом электроприводе серии АЕ в стандартное оборудование входит ручное управление, в случае отключения электроэнергии.
• Монофаза для серии АЕ01 и АЕ02 24 V (серия АЕ01-АЕ04Н) 110V,220V. Три фазы: 220V,380V (только для серии АЕ03-АЕ06Н).
• Рабочая температура от - 10 до +60С. Относительная влажность 30%-95%.
Дополнительное оборудование:
• 2 дополнительных переключателя;
• Встроенное пропорциональное управление(позиционер);
• Возможность 100% нагрузки рабочего цикла.
МОДЕЛЬ со встроенным позиционером
Индикатор ВКЛ/ВЫКЛ
Пропорциональный контроллер (для 110V или 220V ) модуляция контролера позволяет зафиксировать положение с контрольным сигналом открыт или закрыт.
- 4-20 mА
- 0-10 V
- 1 -5 V.
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ:
|
Стандартное исполнение откр/закр, 110, 220 В |
||||||||||
|
Модель |
Усилие |
Коэффициент нагрузки |
Вес |
Скорость срабатывания 90° |
Сила тока (A) |
Потребляемая мощность |
||||
|
110÷120 V AC |
200÷240 V AC |
|||||||||
|
50Hz |
60Hz |
50Hz |
60Hz |
50Hz |
60Hz |
|||||
|
AE01 |
35 Нм |
25% |
1,7 кг |
12 сек |
10 сек |
0,6 А |
0,7 А |
0,29 А |
0,38 А |
10 В |
|
AE02 |
50 Нм |
25% |
1,8 кг |
12 сек |
10 сек |
0,8 А |
0,9 А |
0,4 А |
0,5 А |
15 В |
|
AE03 |
170 Нм |
50% |
4,4 кг |
10 сек |
8 сек |
1,0 А |
1,2 А |
0,69 А |
0,71 А |
25 В |
|
AE03H |
207 Нм |
50% |
7,9 кг |
10 сек |
8 сек |
1,0 А |
1,2 А |
0,69 А |
0,71 А |
25 В |
|
AE04H |
380 Нм |
50% |
8,6 кг |
36 сек |
30 сек |
1,0 А |
1,2 А |
0,69 А |
0,71 А |
25 В |
|
AE05H |
500 Нм |
50% |
8,8 кг |
36 сек |
30 сек |
1,8 А |
2,0 А |
1,0 А |
0,75 А |
40 В |
|
AE06H |
610 Нм |
50% |
9,1 кг |
36 сек |
30 сек |
2,8 А |
2,4 А |
1,1 А |
0,8 А |
60 В |
|
Стандартное исполнение откр/закр, 12 В, 24 В |
||||||||
|
Модель |
Усилие |
Коэффициент нагрузки |
Вес |
Скорость срабатывания 90° |
Сила тока (A) |
Потребляемая мощность |
||
|
12 V DC |
24 V DC |
24 V AC/DC |
||||||
|
AE01 |
35 Нм |
100% |
2,0 кг |
10 сек |
2 А |
1,5 А |
1,5 А |
10 В |
|
AE02 |
50 Нм |
100% |
2,2 кг |
10 сек |
2 А |
1,5 А |
1,5 А |
10 В |
|
AE03 |
170 Нм |
100% |
4,4 кг |
8 сек |
- |
1,5 А |
1,5 А |
25 В |
|
AE03H |
207 Нм |
100% |
7,9 кг |
8 сек |
- |
1,5 А |
1,5 А |
25 В |
|
AE04H |
380 Нм |
100% |
8,6 кг |
30 сек |
- |
1,5 А |
1,5 А |
25 В |
|
Исполнение с позиционером откр/закр, 110, 220 В |
|||||||
|
Модель |
Усилие |
Коэффициент нагрузки |
Вес |
Скорость срабатывания 90° |
110÷120 V AC |
200÷240 V AC |
Потребляемая мощность |
|
60Hz |
60Hz |
||||||
|
AE01-А |
36 Нм |
100% |
2,2 кг |
16 сек |
0,3 А |
0,15 А |
25 В |
|
AE02-А |
75 Нм |
100% |
2,5 кг |
36 сек |
0,3 А |
0,15 А |
25 В |
|
AE03-А |
140 Нм |
100% |
4,0 кг |
54 сек |
0,3 А |
0,15 А |
25 В |
|
AE03H-А |
200 Нм |
100% |
7,5 кг |
65 сек |
0,3 А |
0,15 А |
25 В |
|
AE03-D |
170 Нм |
50% |
4,8 кг |
8 сек |
1,2 А |
0,72 А |
25 В |
|
AE03H-D |
210 Нм |
50% |
8,3 кг |
10 сек |
1,2 А |
0,72 А |
25 В |
|
AE04H-D |
310 Нм |
50% |
9,0 кг |
30 сек |
1,2 А |
0,72 А |
25 В |
|
AE05H-D |
500 Нм |
50% |
9,2 кг |
30 сек |
2,0 А |
0,75 А |
40 В |
|
AE06H-D |
610 Нм |
50% |
9,5 кг |
30 сек |
2,4 А |
0,8 А |
60 В |
СХЕМА ДЛЯ 110/220 V AC
СХЕМА ДЛЯ 24 V DC/AC
РАЗМЕРЫ:
СХЕМА СОЕДИНЕНИЙ AMD ПЛАТЫ
СХЕМА СОЕДИНЕНИЯ BMD ПЛАТЫ
МАТЕРИАЛЫ
