Пневматический привод из пластика серий UP и UT

Скачать каталогПневмопривода из пластика

Полное описание

В наличии

Код: UP/UT

Цена:

у нас существует оптовая и розничная цена

Узнать цену

Нужна консультация?

Оплата

Безналичный расчет

Гарантия итальянской компании

Обмен или возврат в течении 14 дн.

Описание

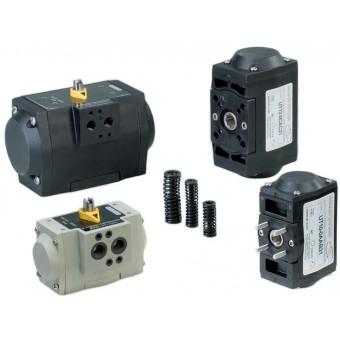

Приводы линии Max-Air Technology из технополимера и полипропилена, армированного стекловолокном, предназначены для эксплуатации в наиболее экстремальных средах. Поставляются в трех вариантах исполнения: из пластика, с коррозионностойкостойким покрытием, для работы с крутящим моментом до 56 Н·м (двойного действия).

ХАРАКТЕРИСТИКИ И ПРЕИМУЩЕСТВА:

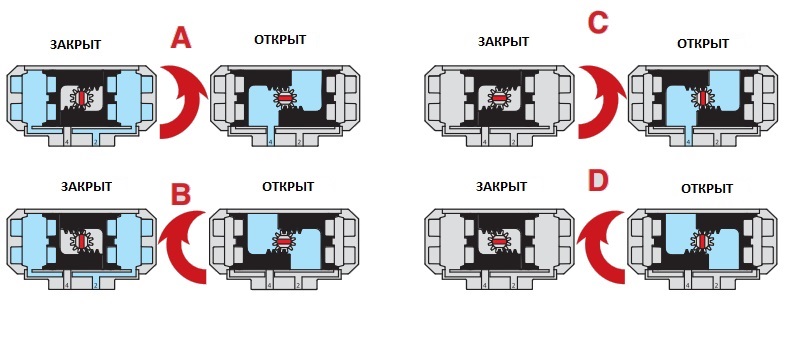

• Двойного действия или с пружинным возвратом (с пружинными блоками) из неметаллических материалов (пружины с эпоксидным покрытием).

• Шестерня никелированная или из нержавеющей стали с противовыбросовой защитой в оба направления.

• Для простоты сборки нижний привод шестерни регулируется по стандартам ISO 5211/DIN 3337.

• Верхние отверстия для вспомогательного оборудования и верхнего привода стандартизированы по NAMUR VDI/VDE 3845.

• Электромагнитный распределитель (стандарт NAMUR VDI/VDE 3845) выполнен из сплава UNI 5076 (ASTM B 179) с покрытием из высококоррозионностойкого материала. Пневмосоединения - 1/4” NPT.

• Подача: воздуха (при необходимости воздушно-масляная смесь), гидравлического масла или воды, мин. 1 бар (40 фунтов /кв.дюйм) – макс. 8 бар (120 фунтов /кв.дюйм).

• Стандартная температура эксплуатации: -20ºC / +80ºC (-4ºF / +176ºF).

• Порядковый прослеживаемый серийный номеp.

Полипропилен, армированный стекловолокном (серия GP)

Оптимален для эксплуатации в среде концентрированных кислот и щелочей.

Технополимер (серия UT)

Обладает повышенной стойкостью к углеводородам, органическим растворителям и топливу.

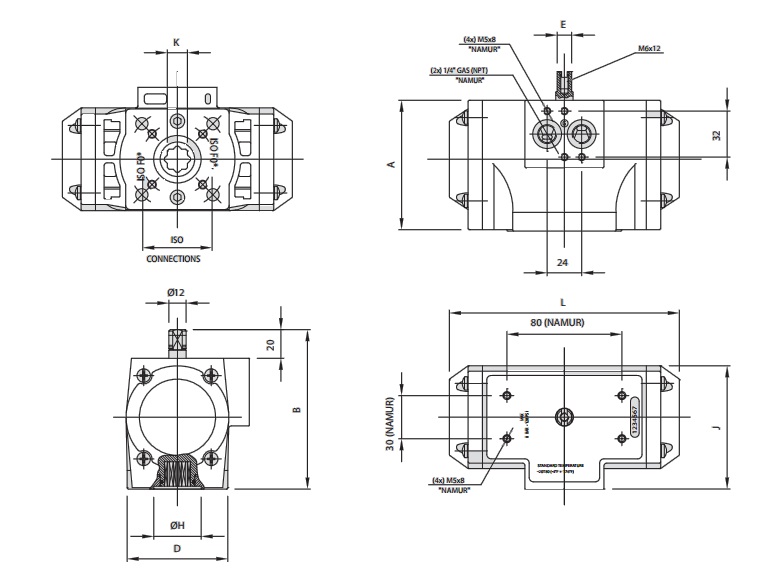

Размеры:

Модель	Размеры (мм)								ISO		Двустороннего действия		С пружинным возвратом
Модель	А	B	D	E	ØH	J	K	L	стандарт	другой	Масса (кг)	Расход (It)	Масса (кг)	Расход (It)
UT/UP10	70	91	53	10	22	67	11	119	F04	F03	0,57	0,22	0,655 (3+3)	0,13 (3+3)
UT/UP13	90	111	70	10	33	86	14	160	F05	F04,F07	1,19	0,36	1,390 (6+6)	0,17 6+6)
UT/UP18	112	133	70	10	33	101	17	175	F07	F04,F05	1,97	0,65	2,340 6+6)	0,28 (6+6)

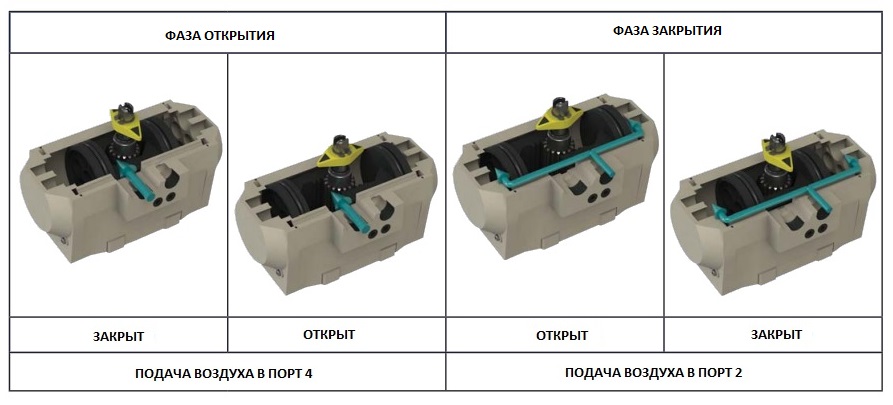

Таблица крутящего момента приводов двойного действия в Н·м

Модель	2 бар	3 бар	4 бар	5 бар	5,62 бар	6 бар	7 бар	8 бар
UT/UP10	5	7,6	101	13	14,1	15	17,6	20,2
UT/UP13	11	16,5	22	28	30,9	33	38,5	44
UT/UP18	20	30	40	50	56,5	60	70	80

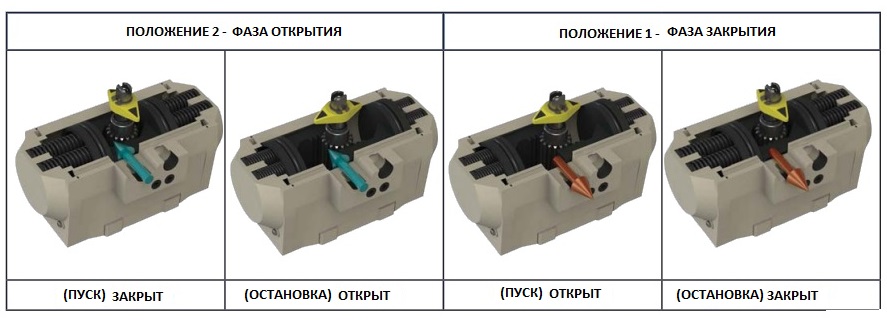

Таблица крутящего момента приводов с пружинным возвратом в Н·м

Модель	Кол-во пружин	Положение 1 Усилие пружины		Положение 2 Усилие открытия
		Положение 1 Усилие пружины		3 бар		4 бар		5 бар		5,62 бар		6 бар		7 бар		8 бар
		ПУСК	ОСТ.	ПУСК	ОСТ.	ПУСК	ОСТ.	ПУСК	ОСТ.	ПУСК	ОСТ.	ПУСК	ОСТ.	ПУСК	ОСТ.	ПУСК	ОСТ.
UT/UP10	1+1	3,7	2,5	5,1	3,9	7,6	6,4	10,1	8,9	11,6	10,4	12,6	11,4	15,1	13,9	17,7	16,5
	2+2	7,4	5	2,6	0,2	5,1	2,7	7,6	5,2	9,1	6,7	10,1	7,7	12,6	10,2	15,2	12,8
	3+3	11,2	7,5	-	-	-	-	5,1	1,5	6,6	3	7,6	4	10,1	6,5	12,7	9,1
UT/UP13	1+1	4,3	3,1	13,4	12,3	18,9	17,7	24,4	23,2	27,8	26,6	29,9	28,7	35,4	34,3	40,9	39,7
	2+2	8,5	6,2	10,3	8	15,8	13,5	21,3	19	24,7	22,4	26,8	24,5	32,3	30	37,8	35,7
	3+3	12,8	9,3	7,2	3,7	12,7	9,2	18,2	14,7	21,6	18,1	23,7	20,2	29,2	25,7	34,7	31,2
	4+4	17,1	12,5	-	-	9,5	4,9	15	10,4	18,4	13,8	20,5	15,9	26	21,4	31,5	26,9
	5+5	21,3	15,6	-	-	6,4	0,7	11,9	6,2	15,3	9,6	17,4	11,7	22,9	17,2	28,4	22,7
	6+6	25,6	18,7	-	-	-	-	8,8	1,9	12,2	5,3	14,3	7,4	29,8	12,9	25,3	18,4
UT/UP18	1+1	7,1	5,4	24,6	22,9	34,6	32,9	44,6	42,9	51,1	49,4	54,6	52,6	64,6	62,9	74,6	72,9
	2+2	14,2	10,8	19,2	15,8	29,2	25,8	39,2	35,8	45,7	42,3	49,2	45,8	59,2	55,8	69,2	65,8
	3+3	21,3	16,2	13,8	8,7	23,8	18,7	33,8	28,7	40,3	35,2	43,8	38,7	53,8	48,7	63,8	58,7
	4+4	28,4	21,6	8,4	1,6	18,4	11,6	28,4	21,6	34,9	28,1	38,4	31,6	48,4	41,6	58,4	51,6
	5+5	35,5	27	-	-	13	4,5	23	14,5	29,5	21	33	24,5	43	34,5	53	44,5
	6+6	42,6	32,4	-	-	-	-	17,6	7,4	21,1	13,9	27,6	17,4	37,6	27,4	47,6	37,4
