Электропневматические позиционеры

Электропневматические позиционеры

В наличии
Код: PEY
Цена:
у нас существует оптовая и розничная цена
Оплата
Безналичный расчет
Гарантия итальянской компании
Обмен или возврат в течении 14 дн.

Позиционеры серии PEY – двойного действия и с пружинным возвратом с сигналом на входе 4÷20 мА – служат для пропорционального регулирования поворотного привода. Позиционеры работают по принципу равновесия сил, сопоставляя стандартный передаваемый с электронного контроллера сигнал с углом вращения штока, тем самым обеспечивая точное позиционирование.

Характеристики PEY:

1. Функционирование и с приводом двойного действия, и с приводом пружинного возврата.
2. Отсутствие резонанса при 5-200 Гц.
3. Простой переход от обратного к прямому действию.
4. Простая и точная регулировка нуля и шкалы.
5. Обеспечивается возможность предотвращения рыскания за счет изменения проходного сечения отверстия под малогабаритные приводы.
6. Возможность контроля 1/2 разделенного диапазона без замены деталей.
7. Устойчив к ударным и вибрационным нагрузкам.

Модель

Описание

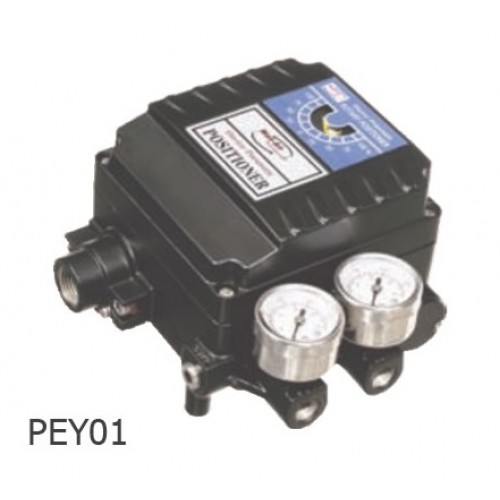

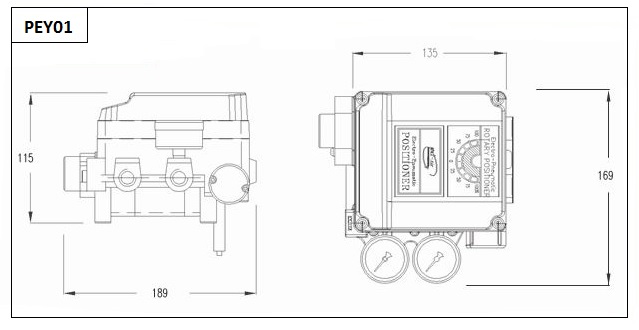

PEY01

4÷20 мА Пылевлагозащита IP66

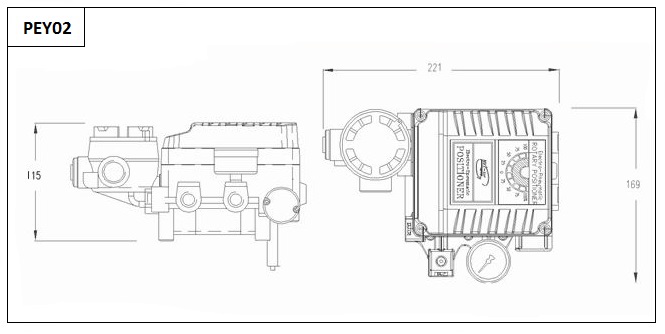

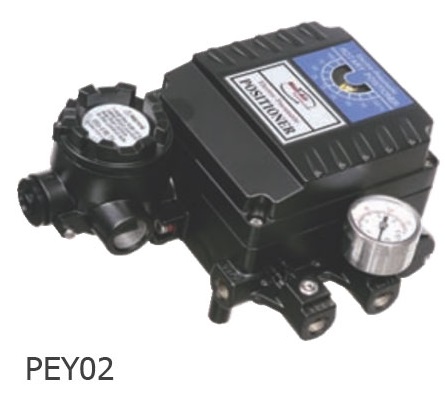

PEY02

4÷20 мА Взрывозащита EExmd IIB T6

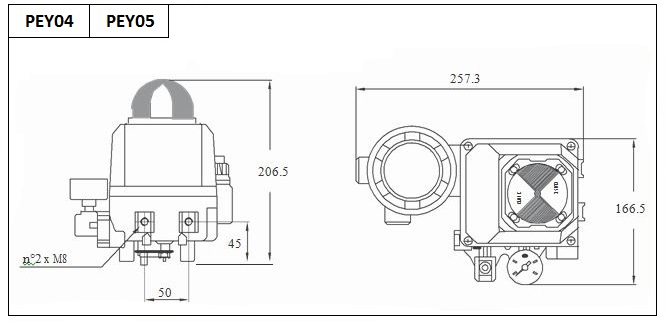

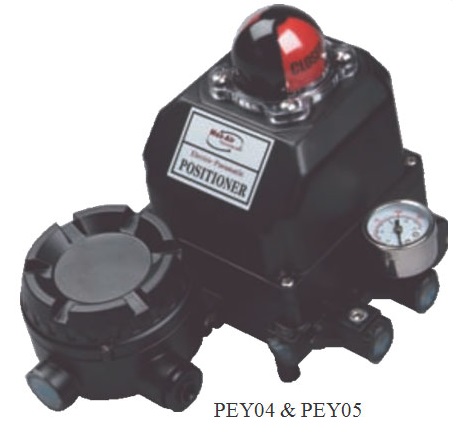

PEY04

4÷20 мА Пылевлагозащита IP66 с 2 встроенн.концев.переключ.однополюсн.в 2 направления

PEY05

4÷20 мА Пылевлагозащита IP66 со встроенн. датчиком положения и 2 механич.переключателями


PEY01-PEY02: Технические данные

Позиция

1- 2- стороннего действия

Входной сигнал

4-20 мА Dc

Сопротивление

250 ± 15 Ом

Рабочее давление

1,4 - 7 кгс/см2

Рабочий ход

0-90°

Пневматическое соединение

BSP 1/4"

Электрическое соединение

BSP 1/2

Температура окр. среды

-20°C +70°C рабочая температура

-20°C +60°C температура взрыва

Линейность

± 1% полн.шкалы ± 2% полн.шкалы

Гистерезис

± 1% полн.шкалы

Точность

± 0,2% полн.шкалы ± 0,5% полн.шкалы

Повторяемость

± 0,5% полн.шкалы

Расход воздуха

3 л/мин. (подача=1,4 бар)

Пропуск. способность

80 л/мин.

Вес б/ДКП

2,1 кг

Вес с/ДКП (версия Ех)

2,8 кг


PEY04: Механические переключатели

Тип переключателя

Однополюсный на 2 направления

Номинальная мощность

3A - 250 В Ac









PEY05: Позиционный датчик

Вид ввода данных

2-проводной

Входной сигнал

0°÷90°

Выходной сигнал

4-20 мА Dc

Сопротивление нагрузки

0÷600 Ом

Уровень шума

50 мВпик

Регулируем. диапазон

Нуль: ±10% Шкала: 60-110%

Линейность

± 1%

Точность

± 0.2%

Гистерезис

± 0.2%

Напряжение сети

15÷30 В Dc


Материалы:

Корпус

Литой алюминиевый с эпоксидным покрытием

Крышка

Литой алюминиевый с эпоксидным покрытием

Кронштейн NAMUR

Углеродистая сталь с эпоксидным покрытием

Манометры

Нержавеющая сталь
