Компактные цилиндры Серии KSL
В наличии
Описание

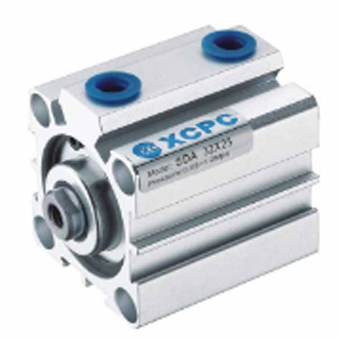

Пневмоцилиндры серии KSL - это компактные цилиндры с диаметром поршня от 12 до 100 мм. Цилиндры данной серии поставляются в шести различных модификациях, без демпфирования, с магнитом и без.
ХАРАКТЕРИСТИКИ:
1. Диаметр, мм: 12, 16, 20, 25, 32, 40, 50, 63, 80, 100
2. Действие: Двухстороннее
3. Рабочая среда: Воздух (после фильтра 40 мкм)
4. Диапазон рабочего давления: 1-9 Бар
5. Соединение: Для диаметров, мм: 12, 16, 20, 25 – М5х0.8; 32, 40 – G1/8"; 50, 63 – G1/4"; 80, 100 – G3/8"
6. Диапазон рабочих температур: -10... +70 °C (при сухом воздухе без влаги)
7. Демпфирование: Демпферная шайба
8. Тип датчика DP-K
* По запросу цилиндры KSL могут изготавливаться в исполнениях с проходным штоком KSLD, с противо-поворотной платформой
KSLR и регулировкой хода KSLJ. Чертежи на данные исполнения предоставляются по запросу.
КОНФИГУРАЦИЯ СЕРИИ KSL
| KSL | — | A | — | 32 | — | 100 | — | AN | — | A |
| KSL | Серия | |||||||||
| — | ||||||||||
| A | A – Цилиндр двустороннего действия с односторонним штоком; 1 – Цилиндр одностороннего действия (с пружиной в штоковой полости) с односторонним штоком. Ход до 30 мм. 2 – Цилиндр одностороннего действия (с пружиной в бесштоковой полости) с односторонним штоком. Ход до 30 мм |
|||||||||
| — | ||||||||||
| 32 | Диаметр цилиндра, мм 12 16 20 25 32 40 50 60 80 100 |
|||||||||
| — | ||||||||||
| 100 | Ход цилиндра. | |||||||||
| — | ||||||||||
| AN | Наличие магнита на поршне: AN – без магнита, шток стандартный; AS – магнит на поршне, шток стандартный; BN – магнит на поршне, шток из нержавеющей хромированной стали; BS – без магнита, шток из нержавеющей хромированной стали. |
|||||||||
| — | ||||||||||
| A | Резьба на штоке: A – наружная резьба. B – внутренняя резьба; |
|||||||||
Габаритные и присоединительные размеры
|
Ø |
Без магнита |
С магнитом |
D |
F |
G |
K1 |
E |
L |
M |
N1 |
N3 |
O |
P1 |
P3 |
P4 |
R |
S |
T1 |
T2 |
U |
V |
W |
X |
Y |
||||
|
A |
B1 |
C |
A |
B1 |
C |
|||||||||||||||||||||||
|
12 |
23 |
6 |
17 |
33 |
6 |
27 |
- |
5 |
1 |
M3X0.5 |
6 |
10.2 |
3.2 |
6.3 |
6 |
M5X0.8 |
Ø6.5. M5X0.8. Ø4.2 |
12 |
4.5 |
- |
25 |
16.2 |
23 |
1.6 |
6 |
5 |
- |
- |
|
16 |
25 |
6.5 |
18.5 |
35 |
6.5 |
28.5 |
- |
5 |
1.5 |
M3X0.5 |
6 |
11 |
3.2 |
7.3 |
6.5 |
M5X0.8 |
Ø6.5. M5X0.8. Ø4.2 |
12 |
4.5 |
- |
29 |
19.8 |
28 |
1.6 |
6 |
5 |
— |
- |
|
20 |
26 |
6.5 |
19.5 |
36 |
6.5 |
29.5 |
36 |
5 |
1.5 |
M4X0.7 |
8 |
16 |
3.2 |
7.5 |
- |
M5X0.8 |
Ø6.5. M5X0.8. Ø4.2 |
14 |
4.5 |
2 |
34 |
24 |
- |
2.1 |
8 |
6 |
11.3 |
10 |
|
25 |
28 |
7 |
21 |
38 |
7 |
31 |
42 |
5 |
2 |
M5X0.8 |
10 |
17 |
3.2 |
8 |
- |
M5X0.8 |
Ø8.2. M6X1. Ø4.6 |
15 |
5.5 |
2 |
40 |
28 |
- |
3.1 |
10 |
8 |
12 |
10 |
|
32 |
31.5 |
8 |
24.5 |
42.5 |
8 |
34.5 |
50 |
5 |
3 |
M6X1 |
12 |
22 |
3.2 |
9 |
- |
1/8” |
Ø8.2. M6X1. Ø4.6 |
16 |
5.5 |
6 |
44 |
34 |
- |
2.15 |
12 |
10 |
18.3 |
15 |
|
40 |
34 |
8 |
26 |
44 |
8 |
36 |
58.5 |
6 |
3 |
M8X1.25 |
12 |
28 |
3.2 |
10 |
- |
1/8” |
Ø10. M8X1.25. Ø6.5 |
20 |
7.5 |
6.5 |
52 |
40 |
- |
2.25 |
16 |
14 |
21.3 |
16 |
|
50 |
38 |
10 |
28 |
48 |
10 |
38 |
71.5 |
6 |
4 |
M10X1.5 |
15 |
38 |
3.2 |
10.5 |
- |
1/4” |
Ø11. M8X1.25. Ø6.5 |
25 |
8.5 |
9.5 |
62 |
48 |
- |
4.15 |
20 |
17 |
30 |
20 |
|
63 |
42 |
10 |
32 |
52 |
10 |
42 |
84.5 |
6 |
4 |
M10X1.5 |
15 |
40 |
3.2 |
11.8 |
- |
1/4” |
Ø11. M8X1.25. Ø6.5 |
25 |
8.5 |
9.5 |
75 |
60 |
- |
3.15 |
20 |
17 |
28.7 |
20 |
|
80 |
53 |
12 |
41 |
63 |
12 |
51 |
104 |
7 |
5 |
M14X1.5 |
15 |
45 |
4.5 |
14.5 |
- |
3/8” |
Ø14. M12X1.75. Ø9.2 |
25 |
10.5 |
10 |
94 |
74 |
- |
3.65 |
25 |
22 |
36 |
26 |
|
100 |
64 |
13 |
51 |
74 |
13 |
61 |
124 |
8 |
5 |
M18X1.5 |
18 |
55 |
4.5 |
20.5 |
- |
3/8” |
Ø17.5. M14X2. Ø11.3 |
30 |
13 |
10 |
114 |
90 |
- |
3.65 |
32 |
27 |
35 |
26 |
Размеры резьбы на штоке цилиндра
|
Ø |
82 |
E |
F |
G |
H |
I |
J |
K2 |
ХарактеристикиЗАЯВКА ПО ТОВАРУ Компактные цилиндры Серии KSLОставьте контакты — менеджер уточнит детали и ответит на ваш запрос. |
