Шаровый кран, 2-ходовой, 3-х составной,нерж. сталь, Dn8-100, Pn63 BSP/ NPT/под приварку внахлест/под приварку встык

MAX-AIR ПНЕВМАТИКА

Шаровый кран, 2-ходовой, 3-х составной,нерж. сталь, Dn8-100, Pn63 BSP/ NPT/под приварку внахлест/под приварку встык

В наличии

Описание

ХАРАКТЕРИСТИКИ:

1. Кран шаровой полнопроходной из нержавеющей стали, из 3 частей
2. Трубная коническая резьба: (DIN 2999), трубная дйюмовая (NPT), коническая резьба (ANSI B 2.1), под сварку внахлёст (ANSI B 16.11), под сварку встык (ANSI B 16.25)
3. Изготовлен из AISI 316 (CF8M)
4. Седло шара: PTFE + 15% стекловолокно
5. Уплотнительное кольцо штока: VITON
6. Прокладка штока: PTFE + 15% графит
7. Блокирующая система
8. Привод непосредственного монтажа ISO 5211
9. Невыпадающий шток
10. Макс. рабочее давление: 63 кг/см2
11. Рабочая температура: -25°C +180°C

ТАРЕЛЬЧАТЫЕ ПРУЖИНЫ:

Сглаживают возникающие «временные нагрузки» на уплотнение штока, обеспечивают герметичность даже при изменении параметров обслуживания.

ПРУЖИННАЯ ШАЙБА:

Не допускает развинчивания гайки штока при высокоцикловой эксплуатации.

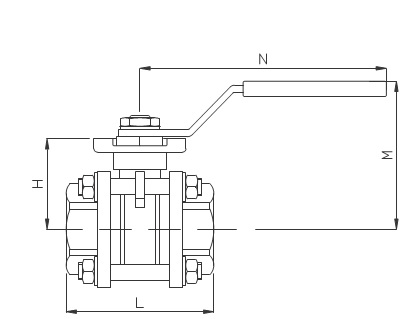

РАЗМЕРЫ:


Модель

Размер

DIN
(мм)

PN
(кг/см2)

Р
(мм)

Н
(мм)

N
(нм)

L (мм)

М
(мм)

Вес
(кг)

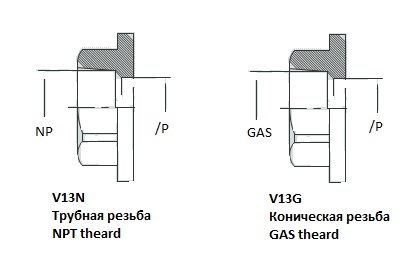

Газ & NPT

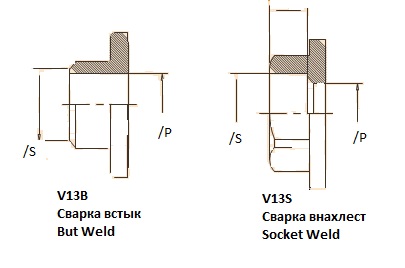

Под сварку встык & внахлест

PV02-V13*M14

1/4"

8

63

11

36

112

47.6

60

0.39

PV02-V13*I38

3/8"

10

63

12.7

36

112

47.6

60

0.38

PV02-V13*A12

1/2"

15

63

15

40

112

56

55

60

0.44

PV02-V13*B34

3/4"

20

63

20

42

138

73

70

0.82

PV02-V13*C10

1"

25

63

25

45

138

82

81

70

1.02

PV02-V13*D13

1 1/4"

32

63

32

55

160

91

88

1.79

PV02-V13*E15

1 1/2"

40

63

40

60

205

104

103

94

2.47

PV02-V13*F20

2"

50

63

50

68

205

120

100

3.47

PV02-V13*G25

2 1/2"

65

63

65

102

330

155

150

8.80

PV02-V13*H30

3"

80

63

80

112

330

182

165

12.40

PV02-V13*L40

4"

100

63

100

128

340

220

229

175

20.30
* Для комплектации заменить на G=газовая(BSP) резьба; N=трубная(NPT) резьба; B=сварка встык; S=сварка внахлест

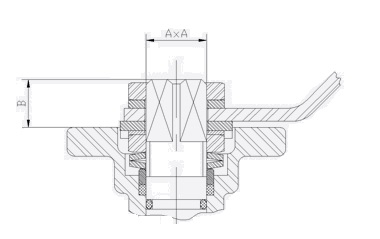

ПРИСОЕДИНЕНИЯ:


Модель

Размер

ISO 5211

AxA (мм)

B (мм)

Сварка встык

Сварка внахлёст

T (мм)

S (мм)

K (мм)

PV02-V13*M14

1/4"

F03

9 x 9

10

23

14.1

10

PV02-V13*I38

3/8"

F03

9 x 9

10

23

17.6

10

PV02-V13*A12

1/2"

F03-F04

9 x 9

11

24

21.7

10

PV02-V13*B34

3/4"

F04-F05

11 x 11

11

30

27.1

14

PV02-V13*C10

1"

F04-F05

11 x 11

11

33.5

33.8

14

PV02-V13*D13

1 1/4"

F05-F07

14 x 14

15

41.5

42.6

15

PV02-V13*E15

1 1/2"

F05-F07

14 x 14

15

51.5

48.7

15

PV02-V13*F20

2"

F05-F07

14 x 14

15

63

61.1

19

PV02-V13*G25

2 1/2"

F07-F10

17 x 17

19

83.5

73.8

21

PV02-V13*H30

3"

F07-F10

17 x 17

19

100

89.8

24

PV02-V13*L40

4"

F07-F10

17 x 17

19

118.5

115.5

35




















* Для комплектации заменить на G=газовая(BSP) резьба; N=трубная(NPT) резьба; B=сварка встык; S=сварка внахлест

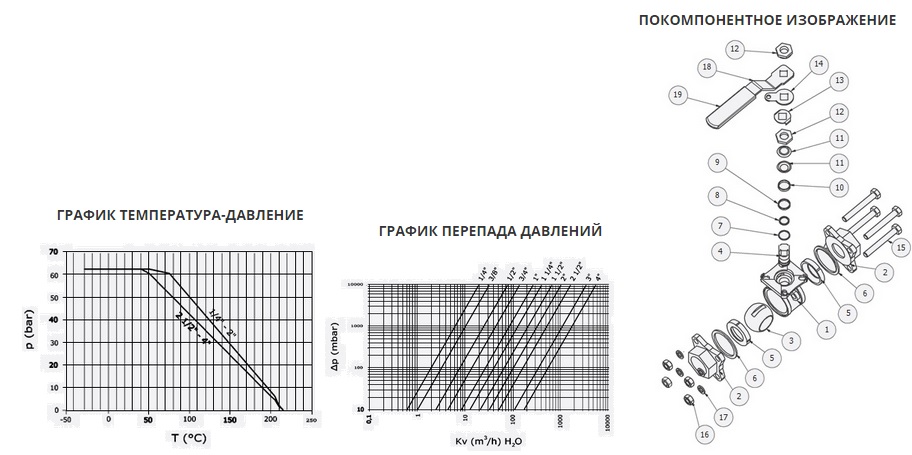

ИЗДЕЛИЯ:


Nº

Деталь

Материал

Item

1

Корпус

DIN 1.4408 (ASTM A351  CF8M)

Body

2

Крышка

DIN 1.4408 (ASTM A351  CF8M)

Cap

3

Шар

DIN 1.4401 (AISI 316)

Ball

4

Шток

DIN 1.4401 (AISI 316)

Stem

5

Седло шара

PTFE + 15% стекловолокно

Ball seat

6

Прокладка

PTFE + 15% GF / графит

Gasket

7

Прокладка кольцевая фрикционная

PTFE + 15% GF /графит

Trust Washer

8

Кольцо уплотнительное

VITON / ВИТОН

O-ring

9

Сальник штока

PTFE

Stem packing

10

Уплотнение штока

DIN 1.4301 (AISI 304)

Stem ring

11

Пружина тарельчатая

Нержавеющая сталь 301 / Stainless Steel

Belleville washer

Характеристики

Тип присоединенияпод приварку
Материал корпусанержавеющая сталь
Виддвухходовой
Диаметр DN, мм8:10:15:20:25:32:40:50:65:80:100
Давление PN, бар63
Тип управленияручной
