Шаровый кран, 2-ходовой, нерж. сталь, Dn8-80, Pn63 BSP/NPT
В наличии
Описание

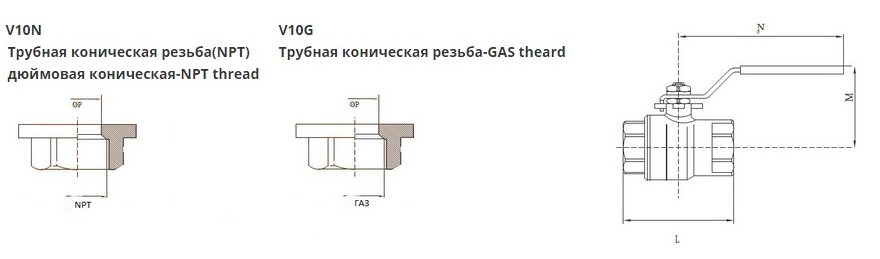

РАЗМЕРЫ:
|
Модель |
Размер |
DN (мм) |
PN |
P |
M (мм) |
L (мм) |
N (мм) |
Вес (кг) |
|
PV02-V10*M14 |
1/4" |
8 |
63 |
11 |
50 |
50 |
104 |
0.21 |
|
PV02-V10*I38 |
3/8" |
10 |
63 |
12.7 |
50 |
50 |
104 |
0.20 |
|
PV02-V10*A12 |
1/2" |
15 |
63 |
15 |
51.5 |
55 |
104 |
0.24 |
|
PV02-V10*B34 |
3/4" |
20 |
63 |
20 |
62 |
70 |
122 |
0.44 |
|
PV02-V10*C10 |
1" |
25 |
63 |
25 |
65 |
83 |
122 |
0.61 |
|
PV02-V10*D13 |
1 1/4" |
32 |
63 |
32 |
82 |
91 |
180 |
1.08 |
|
PV02-V10*E15 |
1 1/2" |
40 |
63 |
40 |
88 |
103 |
205 |
1.54 |
|
PV02-V10*F20 |
2" |
50 |
63 |
50 |
106 |
120 |
219 |
2.65 |
|
PV02-V10*G25 |
2 1/2" |
65 |
63 |
65 |
119 |
152 |
230 |
4.71 |
|
PV02-V10*H30 |
3" |
80 |
63 |
80 |
135 |
172 |
275 |
7.29 |
* Для комплектации заменить на G=газовая (BSP) резьба; N=трубная (NPT) резьба

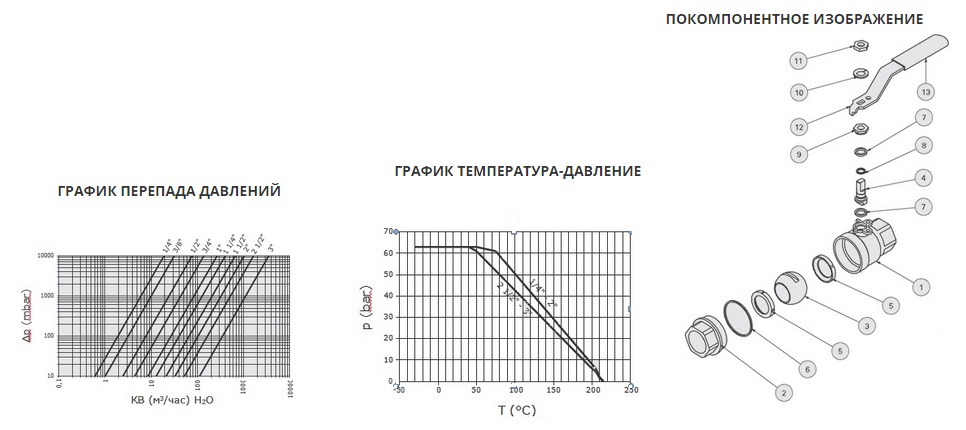

ИЗДЕЛИЯ:
|
Nº |
Деталь |
Материал |
Item |
|
1 |
Корпус |
DIN 1.4408 (ASTM A351 CF8M, SS 316) |
Body |
|
2 |
Крышка |
DIN 1.4408 (ASTM A351 CF8M, SS 316) |
Cap |
|
3 |
Шар |
DIN 1.4408 (ASTM A351 CF8M, SS 316) |
Ball |
|
4 |
Шток |
DIN 1.4401 (AISI 316) |
Stem |
|
5 |
Седлошара |
PTFE + 15% (G.F.) стекловолокно |
Ball seats |
|
6 |
Прокладка |
PTFE |
Gasket |
|
7 |
Прокладка кольцевая фрикционная |
PTFE |
Trust Washer |
|
8 |
Кольцо уплотнительное |
ВИТОН |
O-ring |
|
9 |
Сальник штока |
DIN 1.4301 (AISI 304) |
Stem Packing |
|
10 |
Шайба |
DIN 1.4301 (AISI 304) |
Washer |
|
11 |
Гайка |
DIN 1.4301 (AISI 304) |
Nut |
|
12 |
Рукоятка |
DIN 1.4301 (AISI 304) |
Handle |
|
13 |
Оплетка рукоятки |
ВИНИЛ |
Handle Sleeve |
Характеристики
| Тип присоединения | муфтовый |
|---|---|
| Материал корпуса | нержавеющая сталь |
| Вид | двухходовой |
| Диаметр DN, мм | 8:10:15:20:25:32:40:50:65:80 |
| Давление PN, бар | 63 |
| Тип управления | ручной |
