Шаровый кран, 2-ходовой,фланцевый, тип WAFER, нерж. сталь, Dn15-100, Pn16
В наличии
Описание
ХАРАКТЕРИСТИКИ:
1. Полнопроходной шаровой кран, межфланцевый.
2. Присоединение межфланцевое
3. Сделан из нержавеющей стали марки AISI 316.
4. Седло шара PTFE + 15 % F.V. (тефлон армированный стекловолокном)
5. Шток с защитой от протечек
6. Возможен прямой монтаж привода согласно стандарту ISO 5211 (начиная с Ду 25).
7. Система блокирования.
8. Макс. рабочее давление 16 Kg/cm2.
9. Рабочая температура –20 ºC + 180 ºC.
ТАРЕЛЬЧАТАЯ ШАЙБА:
Стандартные тарельчатые шайбы обеспечивают постоянную нагрузку на уплотнении штока, обеспечивая плотную изоляцию.
КОНТРШАЙБА:
Предотвращает перекос гайки штока при высокопроизводительных рабочих применениях.

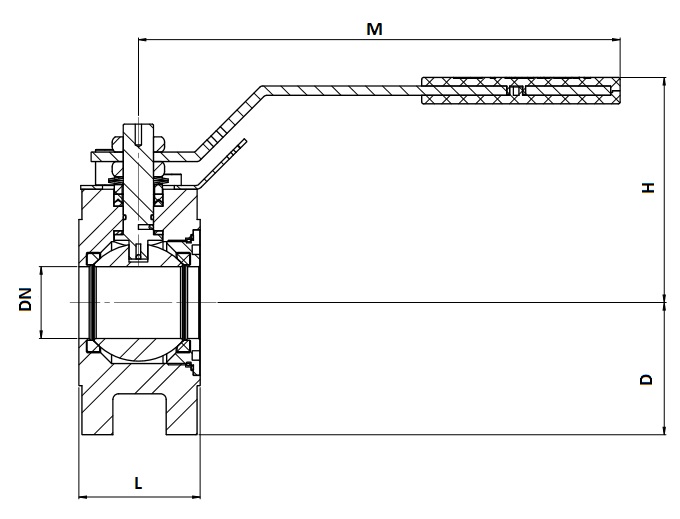

РАЗМЕРЫ И ПРИСОЕДИНЕНИЯ:
|
Модель |
Размер |
DN (мм) |
PN |
Монтажные отверстия |
D(мм) |
Н (мм) |
L (мм) |
M(мм) |
Вес (кг) |
|
PV02-V71SA12 |
1/2" |
15 |
16 |
4хМ12 |
88 |
90 |
32 |
130 |
1,4 |
|
PV02-V71SB34 |
3/4" |
20 |
16 |
4хМ12 |
98 |
90 |
42 |
180 |
2,2 |
|
PV02-V71SC10 |
1" |
25 |
16 |
4хМ12 |
108 |
90 |
45 |
180 |
2,75 |
|
PV02-V71SD13 |
1 1/4" |
32 |
16 |
4хМ16 |
128 |
110 |
54 |
270 |
4,64 |
|
PV02-V71SE15 |
1 1/2" |
40 |
16 |
4хМ16 |
138 |
110 |
65 |
280 |
6,35 |
|
PV02-V71SF20 |
2" |
50 |
16 |
4хМ16 |
148 |
125 |
72 |
280 |
7,9 |
|
PV02-V71SG25 |
2 1/2" |
65 |
16 |
4хМ16 |
175 |
150 |
98 |
360 |
13,9 |
|
PV02-V71SH30 |
3" |
80 |
16 |
4хМ16 |
188 |
160 |
118 |
360 |
20,9 |
|
PV02-V71SL40 |
4" |
100 |
16 |
4хМ16 |
210 |
180 |
140 |
470 |
31,3 |

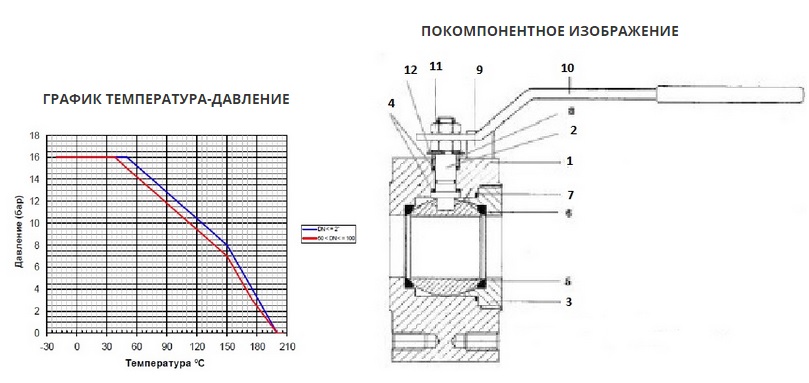

ИЗДЕЛИЯ:
|
№ |
Деталь |
Материал |
Обработка поверхности |
|
1 |
Корпус |
Нерж. Сталь ASI 316 |
- |
|
2 |
Шток |
Нерж. Сталь ASI 316 |
- |
|
3 |
Пробка |
Нерж. Сталь ASI 316 |
- |
|
4 |
Шайба |
PTEE |
- |
|
5 |
Шар |
Нерж. Сталь ASI 316 |
- |
|
6 |
Седло шара |
PTEE |
- |
|
7 |
Уплотнение |
PTEE |
- |
|
8 |
Уплотнение штока |
Нерж. Сталь ASI 316 |
- |
|
9 |
Стоппор |
Сталь |
Оцинкован |
|
10 |
Ручка |
Сталь |
Оцинкован |
|
11 |
Гайка |
Сталь |
Оцинкована |
|
12 |
Пружинная шайба |
Сталь |
Оцинкована |
Характеристики
| Тип присоединения | фланцевый |
|---|---|
| Материал корпуса | нержавеющая сталь |
| Вид | двухходовой |
| Диаметр DN, мм | 15:20:25:32:40:50:65:80:100 |
| Давление PN, бар | 16 |
| Тип управления | ручной |
