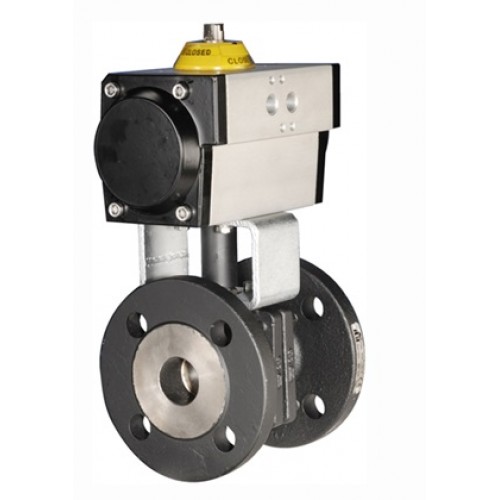

Шаровый кран, 2-ходовой, фланцевый, чугун, Dn15-200, Pn16 с пневмоприводом
В наличии
Нужна консультация?
ХАРАКТЕРИСТИКИ КРАНА:
1. Шаровый кран полнопроходной двухсоставной.
2. Изготовлен из высокопрочного чугуна GGG40
3. Фланцы DIN 2501 PN16
4. Седло шара: Тефлон + 15% стекловолокно
5. Уплотнительное кольцо штока: Витон
6. Защита штока от протечек
7. Антистатическая защита
8. Пожаробезопасное исполнение
9. Рабочая температура: -20°C +180°C.
ХАРАКТЕРИСТИКИ ПРИВОДА:
1. Приводы двойного действия/с пружинным возвратом
2. Изготовлены из технополимера, алюминия, или нержавеющей стали AISI 316
3. Рабочее давление: 2÷8 бар (для технополимера) – 2÷10 бар (для алюминия и нержавеющей стали)
4. Рабочая температура: -20°C +80°C.
ОПЦИИ:
• Исполнение для низких температур: -50°C
• Исполнение для высоких температур: +150 °C
• Никелированное покрытие
• Эпоксидное покрытие
• Электромагнитные распределители стандарта NAMUR
• Датчики положения
• Позиционеры
• Ручной дублер
• Пневмодроссель
• Фитинг под пневмотрубку
• Пневмотрубка.
Размеры под приводы двойного действия алюминиевые:
|
Модель |
Размер |
DN |
PN |
D |
E |
F |
|
MT07DE-V25DA12 |
1/2" |
15 |
16 |
70 |
149 |
165 |
|
MT07DE-V25DB34 |
3/4" |
20 |
16 |
70 |
154 |
165 |
|
MT07DE-V25DC10 |
1" |
25 |
16 |
70 |
159 |
165 |
|
MT07DE-V25DD13 |
1 1/4" |
32 |
16 |
70 |
173 |
165 |
|
MT15DE-V25DE15 |
1 1/2" |
40 |
16 |
81 |
190 |
175 |
|
MT20DE-V25DF20 |
2" |
50 |
16 |
96 |
215 |
186 |
|
MT20DE-V25DG25 |
2 1/2" |
65 |
16 |
96 |
227 |
186 |
|
MT25DE-V25DH30 |
3" |
80 |
16 |
96 |
243 |
248 |
|
MT35DE-V25DL40 |
4" |
100 |
16 |
131 |
321 |
261 |
|
MT40DE-V25DN50 |
5" |
125 |
16 |
131 |
350 |
305 |
|
MT45DE-V25DP60 |
6" |
150 |
16 |
145 |
390 |
367 |
|
MT55DE-V25DR80 |
8" |
200 |
16 |
181 |
462 |
428 |
Размеры под приводы с пружинным возвратом алюминиевые:
|
Модель |
Размер |
DN |
PN |
D |
E |
F |
|
MT07S4-V25DA12 |
1/2" |
15 |
16 |
70 |
149 |
165 |
|
MT07S4-V25DB34 |
3/4" |
20 |
16 |
70 |
154 |
165 |
|
MT20S3-V25DC10 |
1" |
25 |
16 |
96 |
189 |
186 |
|
MT20S4-V25DD13 |
1 1/4" |
32 |
16 |
96 |
203 |
186 |
|
MT25S4-V25DE15 |
1 1/2" |
40 |
16 |
96 |
207 |
248 |
|
MT30S4-V25DF20 |
2" |
50 |
16 |
114 |
234 |
241 |
|
MT35S3-V25DG25 |
2 1/2" |
65 |
16 |
131 |
283 |
261 |
|
MT40S4-V25DH30 |
3" |
80 |
16 |
131 |
299 |
305 |
|
MT45S4-V25DL40 |
4" |
100 |
16 |
145 |
336 |
367 |
|
MT55S4-V25DN50 |
5" |
125 |
16 |
181 |
398 |
428 |
|
MT55S5-V25DP60 |
6" |
150 |
16 |
181 |
423 |
428 |
|
MT65S5-V25DR80 |
8" |
200 |
16 |
230 |
517 |
525 |
| Характеристики | |
| Вид | двухходовой |
| Тип управления | пневмопривод |
| Тип присоединения | фланцевый |
| Материал корпуса | чугун |
| Диаметр DN, мм | 15:20:25:32:40:50:65:80:100:125:150:200 |
| Давление PN, бар | 16 |
