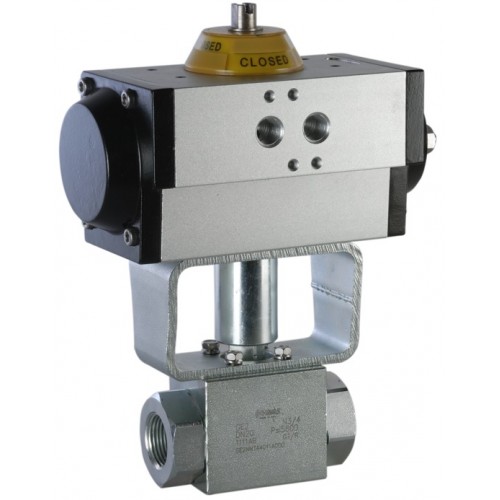

Шаровый кран, 2-ходовой, углерод. сталь, Dn8-50, Pn350-400 BSP/NPT/приварка встык/приварка внахлест с пневмоприводом

ХАРАКТЕРИСТИКИ КРАНА:

1.Шаровый кран двухходовой на высокое давление из углеродистой стали.
2.Присоединение от G3/8 до G1(внутренняя резьба по ГОСТ 6357, DIN ISO 228, DIN 259)
3.Условный проход DN: 10,15,20,25 мм
4.Рабочая температура от-10°…+100 °С
5.Материал корпуса – углеродистая сталь
6.Рабочее давление: 350-400 бар
7.Среда применения: масло, нефть, нефтехимические продукты.

ХАРАКТЕРИСТИКИ ПРИВОДА:

1. Приводы двойного действия/с пружинным возвратом
2. Изготовлены из технополимера, алюминия, или нержавеющей  стали AISI 316
3. Рабочее давление: 2÷8 бар (для технополимера) – 2÷10 бар (для алюминия и нержавеющей стали)
4. Рабочая температура: -20°C +80°C.

 ОПЦИИ:

•    Исполнение для низких температур: -50°C
•    Исполнение для высоких температур: +150 °C
•    Никелированное покрытие
•    Эпоксидное покрытие
•    Электромагнитные распределители стандарта NAMUR
•    Датчики положения
•    Позиционеры
•    Ручной дублер
•    Пневмодроссель
•    Фитинг под пневмотрубку
•    Пневмотрубка.

Размеры под приводы двойного действия алюминиевые:


Модель	Размер	DN (мм)	PN (мм)	D (мм)	E (мм)	F (мм)	Площадка ISO (кран/привод)
МТ07DE-V60*M14	1/4”	6	500	70	179	168	F05 - F03
МТ07DE-V60*I38	3/8”	10	500	70	181	168	F05 - F03
МТ07DE-V60*A12	1/2"	13	500	70	183	168	F05 - F03
МТ17DE-V60*B34	3/4"	20	400	81	203	207	F05 - F03
МТ20DE-V60*C10	1"	25	350	96	224	186	F07 - F05
МТ25DE-V60*D13	1 1/4"	25	350	96	224	248	F07-  F05
МТ35DE-V60*E15	1 1/2"	25	350	131	300	261	F07 - F05
МТ45DE-V60*F20	2"	50	350	145	330	367	F10 - F10 SP

* Для комплектации заменить на * G=резьба; N=NPT; B=сварка встык; S=сварка враструб

Размеры под приводы с пружинным возвратом алюминиевые:


Модель	Размер	DN (мм)	PN (мм)	D (мм)	E (мм)	F (мм)	Площадка ISO (кран/привод)
МТ07DE-V60*M14	1/4”	8	400	96	209	248	F05 - F03 SP
МТ07DE-V60*I38	3/8”	10	400	96	211	248	F05 - F03
МТ07DE-V60*A12	1/2"	15	350	96	213	248	F05 - F03
МТ07DE-V60*B34	3/4"	20	350	114	239	241	F05 - F03
МТ07DE-V60*C10	1"	25	350	131	280	261	F07 - F05
МТ07DE-V60*D13	1 1/4"	32	350	131	280	305	F07-  F05
МТ07DE-V60*E15	1 1/2"	40	350	181	348	380,5	F010 - F05
МТ07DE-V60*F20	2"	50	350	230	421	467	F10 - F10 SP
