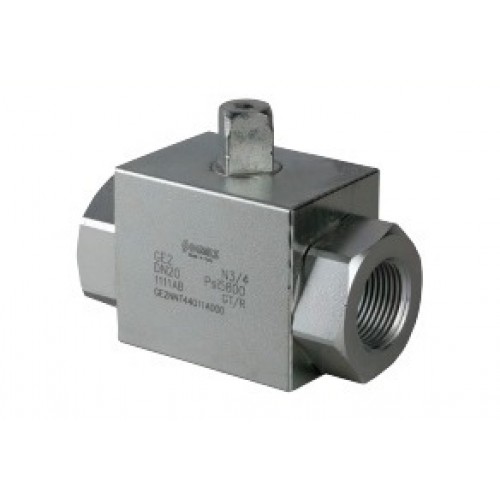

Шаровый кран, 2-ходовой, углерод. сталь, Dn8-50, Pn350-400 BSP/NPT/приварка встык/приварка внахлест
1.Шаровый кран двухходовой на высокое давление из углеродистой стали.
2.Присоединение от G3/8 до G1(внутренняя резьба по ГОСТ 6357, DIN ISO 228, DIN 259)
3.Условный проход DN: 10,15,20,25 мм
4.Рабочая температура от-10°…+100 °С
5.Материал корпуса – углеродистая сталь
6.Рабочее давление: 350-400 бар
7.Среда применения: масло, нефть, нефтехимические продукты.

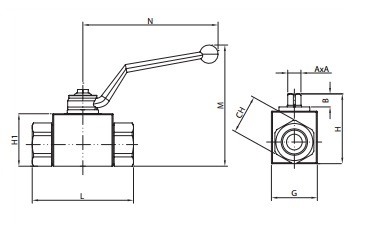

Модель |
Размер |
DN (мм) |
PN (кг/см2) |
H (мм) |
Н1 (мм) |
L мм) |
G (мм) |
PV02-V60*M14 |
1/4” |
8 |
400 |
49 |
35 |
71 |
30 |
PV02-V60*I38 |
3/8” |
10 |
400 |
54 |
40 |
73 |
35 |
PV02-V60*A12 |
1/2" |
15 |
350 |
57 |
43 |
83 |
37 |
PV02-V60*B34 |
3/4" |
20 |
350 |
73,5 |
55 |
95 |
45 |
PV02-V60*C10 |
1" |
25 |
350 |
83,5 |
65 |
112 |
55 |
PV02-V60*D13 |
1 1/4" |
32 |
350 |
83,5 |
65 |
120 |
55 |
PV02-V60*E15 |
1 1/2" |
40 |
350 |
83,5 |
65 |
124 |
55 |
PV02-V60*F20 |
2" |
50 |
350 |
125,5 |
107 |
131 |
102 |
Модель |
Размер |
М(мм) |
N(мм) |
В(мм) |
AxA (мм) |
СН(мм) |
Вес (кг) |
PV02-V60*M14 |
1/4” |
91,5 |
110 |
11 |
9 |
24 |
0,5 |
PV02-V60*I38 |
3/8” |
96,5 |
110 |
11 |
9 |
30 |
0,65 |
PV02-V60*A12 |
1/2" |
99,5 |
110 |
11 |
9 |
32 |
0,77 |
PV02-V60*B34 |
3/4" |
106,5 |
180 |
14 |
14 |
41 |
1,48 |
PV02-V60*C10 |
1" |
116,5 |
180 |
14 |
14 |
50 |
2,28 |
PV02-V60*D13 |
1 1/4" |
116,5 |
180 |
14 |
14 |
55 |
2,35 |
PV02-V60*E15 |
1 1/2" |
116,5 |
180 |
14 |
14 |
60 |
2,48 |
PV02-V60*F20 |
2" |
134,5 |
300 |
13,5 |
17 |
75 |
6,98 |

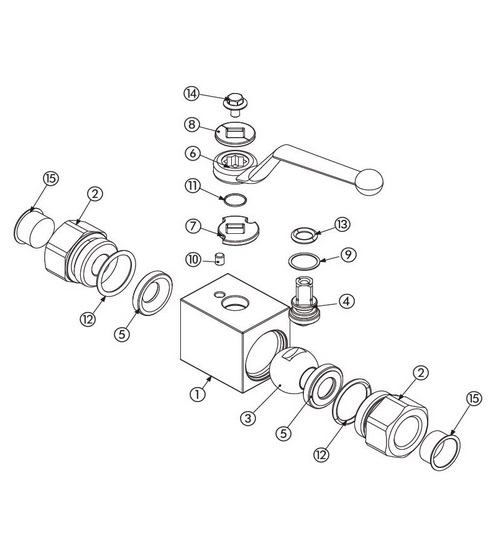

ПОКОМПОНЕНТНОЕ ИЗОБРАЖЕНИЕ
ИЗДЕЛИЯ:
Nº |
Деталь |
Материал/ Material |
Item |
1 |
Корпус |
Углеродистая сталь 1.0737 (*) |
Body |
2 |
Заглушка |
Углеродистая сталь 1.0737 (*) |
End Cap (Adapter) |
3 |
Шар |
Углеродистая сталь 1.0737 |
Ball |
4 |
Шток |
Углеродистая сталь 1.0737 |
Stem |
5 |
Уплотнение шара |
POM |
Ball seat |
6 |
Рукоятка |
Zinc |
Handle |
7 |
Шайба |
Fe 37 1.0116 |
Washer |
8 |
Уплотнительное кольцо штока |
POM |
Stem ring |
9 |
Стержень |
Углеродистая сталь 1.0737 |
Spine |
10 |
Seeger |
AISI 304 1.4301 |
Seeger |
11 |
Уплотнительное кольцо заглушки |
NBR |
Adapter O-Ring |
12 |
Уплотнительное кольцо стержня |
NBR |
Stem O-Ring |
13 |
Винт |
Din 6921 8.8 |
Screw |
14 |
Предохранительные колпачки |
PVC/ПВХ |
Caps |
Характеристики | |
Вид | двухходовой |
Тип управления | ручной |
Тип присоединения | под приварку |
Материал корпуса | углеродистая сталь |
Диаметр DN, мм | 8:10:15:20:25:32:40:50 |
Давление PN, бар | 350:400 |
