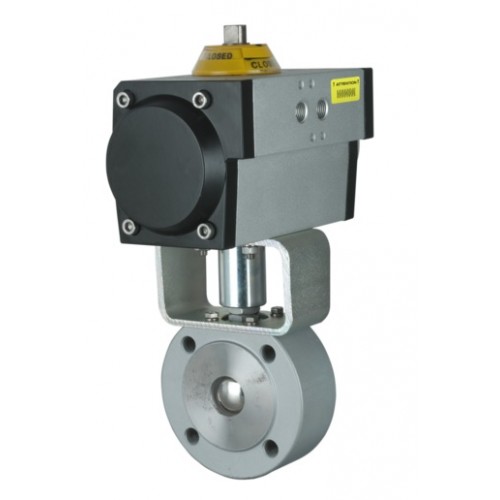

Шаровый кран, 2-ходовой,фланцевый, тип WAFER, углерод. сталь, Dn15-150, Pn16-40 с пневмоприводом
Двухходовой, шаровый кран
Корпус: углеродистая сталь A105
Размер: Dn15 – Dn150
Присоединение фланец: 1/2" – 6"
Ручка (угол поворота 0-90°)
Площадка под привод
Максимальное давление: 16-40 бар.
В наличии
Нужна консультация?
ХАРАКТЕРИСТИКИ КРАНА:
1. Полнопроходной шаровой кран.
2. Монтаж между фланцами DIN PN 16 - 40.
3. Выполнен из стали ASTM A 105.
4. Седло шара и уплотнение PTFE .
5. Максимальное рабочее давление 16 - 40 кг/см2.
6. Температура -20°C + 180°C.
ХАРАКТЕРИСТИКИ ПРИВОДА:
1. Приводы двойного действия/с пружинным возвратом
2. Изготовлены из технополимера, алюминия, или нержавеющей стали AISI 316
3. Рабочее давление: 2÷8 бар (для технополимера) – 2÷10 бар (для алюминия и нержавеющей стали)
4. Рабочая температура: -20°C +80°C.
ОПЦИИ:
• Исполнение для низких температур: -50°C
• Исполнение для высоких температур: +150 °C
• Никелированное покрытие
• Эпоксидное покрытие
• Электромагнитные распределители стандарта NAMUR
• Датчики положения
• Позиционеры
• Ручной дублер
• Пневмодроссель
• Фитинг под пневмотрубку
• Пневмотрубка.
Размеры под приводы двойного действия алюминиевые:
|
Модель |
Размер |
DN |
PN |
D |
H |
L |
Y |
ISO 5211 |
|
MT07DE-V70PA12 |
1/2" |
15 |
16 - 40 |
81 |
249 |
175 |
35 |
- - |
|
MT07DE-V70PB34 |
3/4" |
20 |
16 - 40 |
81 |
258 |
175 |
42 |
F04 |
|
MT15DE-V70PC10 |
1" |
25 |
16 - 40 |
81 |
262 |
175 |
46 |
F04 |
|
MT20DE-V70PD13 |
1 1/4" |
32 |
16 - 40 |
96 |
294 |
186 |
55 |
F05 |
|
MT20DE-V70PE15 |
1 1/2" |
40 |
16 - 40 |
96 |
299 |
186 |
66 |
F05 |
|
MT20DE-V70PF20 |
2" |
50 |
16 - 40 |
96 |
308 |
186 |
72 |
F05 |
|
MT25DE-V70PG25 |
2 1/2" |
65 |
16 - 40 |
96 |
345 |
248 |
98 |
F07 |
|
MT35DE-V70PH30 |
3" |
80 |
16 - 40 |
131 |
405 |
261 |
120 |
F07 |
|
MT40DE-V70PL40 |
4" |
100 |
16 - 40 |
131 |
425 |
305 |
140 |
F07 |
|
MT45DE-V70PN50 |
5" |
125 |
16 - 40 |
145 |
484 |
367 |
177 |
F10 |
|
MT50DE-V70PP60 |
6" |
150 |
16 - 40 |
181 |
532 |
381 |
210 |
F10 |
Размеры под приводы с пружинным возвратом алюминиевые:
|
Модель |
Размер |
DN |
PN |
D |
H |
L |
Y |
ISO 5211 |
|
MT07S4-V70PA12 |
1/2" |
15 |
16 - 40 |
81 |
249 |
175 |
35 |
- - |
|
MT15S4-V70PB34 |
3/4" |
20 |
16 - 40 |
81 |
258 |
175 |
42 |
F04 |
|
MT20S4-V70PC10 |
1" |
25 |
16 - 40 |
96 |
279 |
186 |
46 |
F04 |
|
MT30S4-V70PD13 |
1 1/4" |
32 |
16 - 40 |
114 |
328 |
241 |
55 |
F05 |
|
MT30S4-V70PE15 |
1 1/2" |
40 |
16 - 40 |
114 |
318 |
241 |
66 |
F05 |
|
MT35S3-V70PF20 |
2" |
50 |
16 - 40 |
131 |
364 |
261 |
72 |
F05 |
|
MT40S5-V70PG25 |
2 1/2" |
65 |
16 - 40 |
131 |
401 |
305 |
98 |
F07 |
|
MT45S4-V70PH30 |
3" |
80 |
16 - 40 |
145 |
420 |
367 |
120 |
F07 |
|
MT50S4-V70PL40 |
4" |
100 |
16 - 40 |
181 |
473 |
381 |
140 |
F07 |
|
MT60S4-V70PN50 |
5" |
125 |
16 - 40 |
181 |
517 |
428 |
177 |
F10 |
|
MT65S4-V70PP60 |
6" |
150 |
16 - 40 |
230 |
587 |
525 |
210 |
F10 |
| Характеристики | |
| Вид | двухходовой |
| Тип управления | пневмопривод |
| Тип присоединения | фланцевый |
| Материал корпуса | углеродистая сталь |
| Диаметр DN, мм | 15:20:25:32:40:50:65:80:100:125:150 |
| Давление PN, бар | 16:25:40 |
