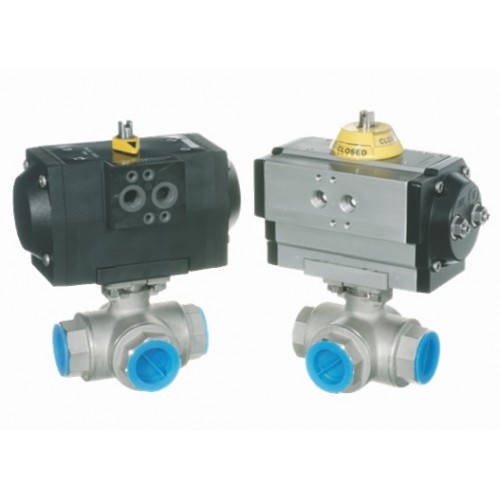

Шаровый кран, 3-ходовой, L-/T-порт, нерж. сталь, Dn8-65, Pn63 BSP/NPT c пневмоприводом

Шаровый кран, 3-ходовой, L-/T-порт, нерж. сталь, Dn8-65, Pn63 BSP/NPT c пневмоприводом

Трёхходовой, шаровый кран
Корпус: нерж. cталь AISI 316
Размер: Dn8 – Dn65
Присоединение: резьба 1/4" – 2"
Площадка под привод: ISO5211
Максимальное давление: 63 бар.
Резьба: BSP,NPT
Порт: L – T

Полное описание
В наличии
Код: MT/UT-V31/V32
Цена:
у нас существует оптовая и розничная цена
Оплата
Безналичный расчет
Гарантия итальянской компании
Обмен или возврат в течении 14 дн.

ХАРАКТЕРИСТИКИ КРАНА:

1. Шаровой кран 3-ходовой неполнопроходной из нержавеющей стали
2. Шар “L” или “T”-образный
3. Изготовлен из AISI 316 (CF8M)
4. Поставляется: под газовую резьбу (DIN 2999), трубную (NPT) резьбу (ANSI B 2.1)
5. 4 седла шара PTFE + 15% стекловолокно
6. Уплотнительное кольцо: Витон
7. Монтажная площадка  ISO 5211
8. Невыпадающий шток
9. Антистатическая защита
10. Блокирующая система
11. Макс. рабочее давление: 63 кг/см²
12. Рабочая температура: -25°C +180°C.

ХАРАКТЕРИСТИКИ ПРИВОДА:

1. Приводы двойного действия/с пружинным возвратом
2. Изготовлены из технополимера, алюминия, или нержавеющей  стали AISI 316
3. Рабочее давление: 2÷8 бар (для технополимера) – 2÷10 бар (для алюминия и нержавеющей стали)
4. Рабочая температура: -20°C +80°C.

 ОПЦИИ:

•    Исполнение для низких температур: -50°C
•    Исполнение для высоких температур: +150 °C
•    Никелированное покрытие
•    Эпоксидное покрытие
•    Электромагнитные распределители стандарта NAMUR
•    Датчики положения
•    Позиционеры
•    Ручной дублер
•    Пневмодроссель
•    Фитинг под пневмотрубку
•    Пневмотрубка.

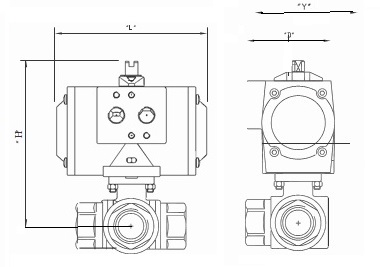

Размеры под приводы двойного действия алюминиевые:


Модель

Размер

DN

PN

D

H

L

Y

ISO 5211

MT05DE-V3*M14

1/4"

8

63

67

135

119

79

F03/F04

MT05DE-V3*I38

3/8"

10

63

67

135

119

79

F03/F04

MT05DE-V3*A12

1/2"

15

63

67

135

119

79

F03/F04

MT05DE-V3*B34

3/4"

20

63

67

144

119

88

F03/F04

MT15DE-V3*C10

1"

25

63

81

160

175

107

F04/F05

MT15DE-V3*D13

1 1/4"

32

63

81

169

175

125

F04/F05

MT15DE-V3*E15

1 1/2"

40

63

81

187

175

135

F05/F07

MT17DE-V3*F20

2"

50

63

81

200

207

164

F05/F07

* Для комплектации заменить на 1= “L”-образный кран; 2= “T”-образный кран

Размеры под приводы с пружинным возвратом алюминиевые:


Модель

Размер

DN

PN

D

H

L

Y

ISO 5211

MT05S2-V3*M14

1/4"

8

63

71

135

119

79

F03/F04

MT05S2-V3*I38

3/8"

10

63

71

135

119

79

F03/F04

MT15S4-V3*A12

1/2"

15

63

81

145

175

79

F03/F04

MT15S4-V3*B34

3/4"

20

63

81

154

175

88

F03/F04

MT17S5-V3*C10

1"

25

63

81

160

207

107

F04/F05

MT20S4-V3*D13

1 1/4"

32

63

96

186

186

125

F04/F05

MT25S4-V3*E15

1 1/2"

40

63

96

204

248

135

F05/F07

MT30S4-V3*F20

2"

50

63

114

236

241

164

F05/F07

* Для комплектации заменить на 1= “L”-образный кран; 2= “T”-образный кран

Размеры под приводы двойного действия из технополимера:


Модель

Размер

DN

PN

D

H

L

Y

ISO 5211

UT10DE-V3*M14

1/4"

8

63

67

125

119

79

F03/F04

UT10DE-V3*I38

3/8"

10

63

67

125

119

79

F03/F04

UT10DE-V3*A12

1/2"

15

63

67

125

119

79

F03/F04

UT10DE-V3*B34

3/4"

20

63

67

134

119

88

F03/F04

UT13DE-V3*C10

1"

25

63

86

159

160

107

F04/F05

UT13DE-V3*D13

1 1/4"

32

63

86

168

160

125

F04/F05

UT13DE-V3*E15

1 1/2"

40

63

86

186

160

135

F05/F07

UT18DE-V3*F20

2"

50

63

101

219

175

164

F05/F07

* Для комплектации заменить на 1= “L”-образный кран; 2= “T”-образный кран

Размеры под приводы с пружинным возвратом из технополимера:


Модель

Размер

DN

PN

D

H

L

Y

ISO 5211

UT10S2-VK3*M14

1/4"

8

63

67

125

119

79

F03/F04

UT10S2-VK3*I38

3/8"

10

63

67

125

119

79

F03/F05

UT13S4-VK3*A12

1/2"

15

63

86

145

160

79

F03/F06

UT13S4-VK3*B34

3/4"

20

63

86

154

160

88

F03/F07

UT18S4-VK3*C10

1"

25

63

101

181

175

107

F04/F05

UT18S4-VK3*D13

1 1/4"

32

63

101

190

175

125

F04/F05

MT25S4-VK3*E15**

1 1/2"

40

63

96

204

239

135

F05/F07

MT30S4-VK3*F20**

2"

50

63

114

236

230

164

F05/F07

* Для комплектации заменить на 1= “L”-образный кран; 2= “T”-образный кран
** Приводы алюминиевые



Характеристики
Вид трехходовой
Тип управления пневмопривод
Тип присоединения муфтовый
Материал корпуса нержавеющая сталь
Диаметр DN, мм 8:10:15:20:25:32:40:50:65
Давление PN, бар 63
