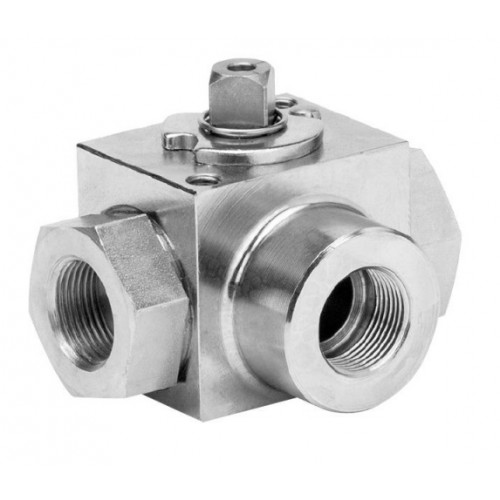

Шаровый кран, 3-ходовой, L-/Т-порт, углерод. сталь, Dn8-40, Pn350-400 BSP/NPT/под приварку встык/под приварку внахлест

Шаровый кран, 3-ходовой, L-/Т-порт, углерод. сталь, Dn8-40, Pn350-400 BSP/NPT/под приварку встык/под приварку внахлест

Высокое Давление
Трехходовой, шаровый кран
Корпус: углеродистая сталь A105
Размер: Dn8 – Dn40
Присоединение: резьба, приварка встык, приварка внахлест 1/4" – 1-1/2"
Ручка (угол поворота 0-90°)
Площадка под привод
Максимальное давление: 350 - 400 бар.
Резьба: BSP,NPT
Порт: L – T

Полное описание
В наличии
Код: PV02-V61/V62
Цена:
у нас существует оптовая и розничная цена
Оплата
Безналичный расчет
Гарантия итальянской компании
Обмен или возврат в течении 14 дн.
ХАРАКТЕРИСТИКИ:

1.Шаровый кран трехходовой на высокое давление из углеродистой стали.
2.Присоединение от G3/8 до G1(внутренняя резьба по ГОСТ 6357, DIN ISO 228, DIN 259)
3.Условный проход DN: 10,15,20,25 мм
4.Рабочая температура от-10°…+100 °С
5.Материал корпуса – углеродистая сталь
6.Рабочее давление: 350-400 бар
7.Среда применения: масло, нефть, нефтехимические продукты.

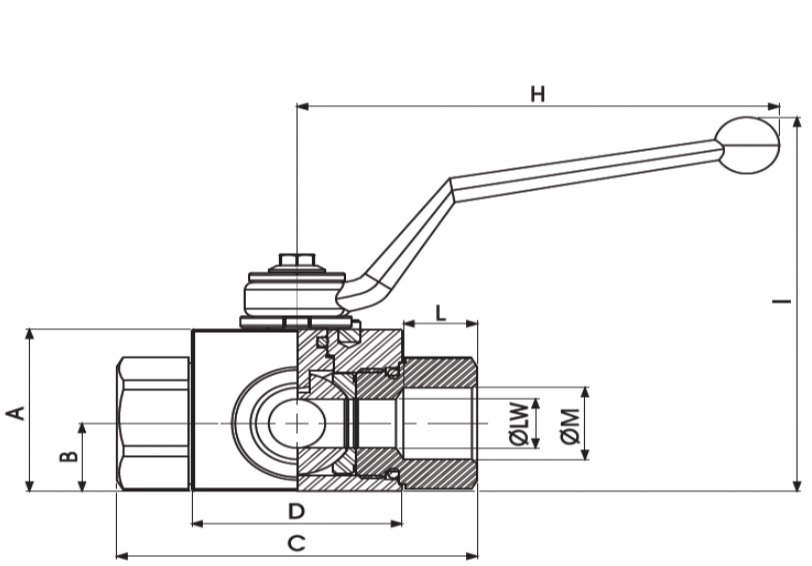

РАЗМЕРЫ:


Модель

Размер

PN

DN

A

B

C

D

E

F

G

G1

PV02-V6*M14

1/4

400

8

35

14,5

71

42,4

11

49

30

48,5

PV02-V6*I38

3/8

400

10

40

17,4

73

44,4

11

54,25

35

54,5

PV02-V6*A12

1/2

350

15

43

18

83

48,4

11

57

37

58,5

PV02-V6*B34

3/4

400

20

57

23,4

95

62,5

14

73,5

49

75

PV02-V6*C10

1

350

25

65

29,5

112

66,5

14

83,5

55

89

PV02-V6*D13

1 1/4

350

32

65

29,5

120

66,5

14

83,5

55

89

PV02-V6*E15

1 1/2

350

40

65

29,5

124

66,5

14

83,5

55

89

* Для комплектации заменить на 1= “L”-образный кран; 2= “T”-образный кран

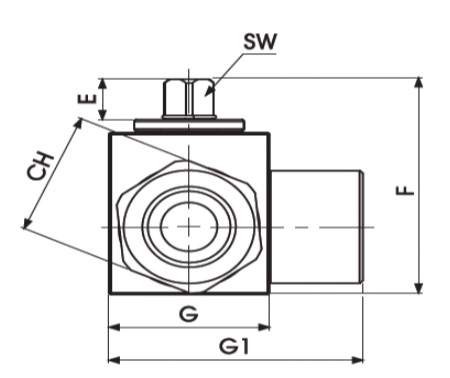

Модель

Размер

PN

DN

H

I

L

ØM

CH

SW

ØLW

Вес

PV02-V6*M14

1/4

400

8

110

91,5

15,5

1/4

24

9

6

0,536

PV02-V6*I38

3/8

400

10

110

96,5

15,5

3/8

30

9

1

0,695

PV02-V6*A12

1/2

350

15

110

99,5

17

1/2

32

9

13

0,825

PV02-V6*B34

3/4

400

20

180

106,5

21

3/4

41

14

20

1,583

PV02-V6*C10

1

350

25

180

116,5

24

1

50

14

25

2,421

PV02-V6*D13

1 1/4

350

32

180

116,5

24

1 1/4

55

14

25

2,601

PV02-V6*E15

1 1/2

350

40

180

116,5

24

1 1/2

60

14

25

2,756

* Для комплектации заменить на 1= “L”-образный кран; 2= “T”-образный кран

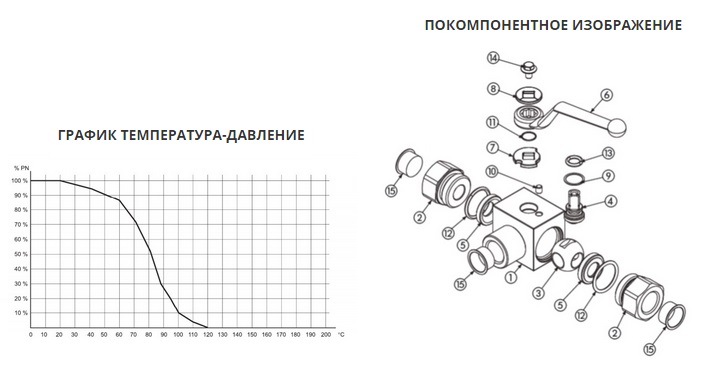

ИЗДЕЛИЯ:


Деталь

Материалы

Item

1

Корпус

Углеродистая сталь 1.0737 (*)

Body

2

Заглушка

Углеродистая сталь 1.0737 (*)

End Cap (Adapter)

3

Шар

Углеродистая сталь 1.0737

Ball

4

Шток

Углеродистая сталь 1.0737

Stem

5

Уплотнение шара

POM

Ball seat

6

Рукоятка

Zinc

Handle

7

Шайба

Fe 37    1.0116

Washer

8

Шайба

Fe 37    1.0117

Washer

9

Уплотнительное кольцо штока

POM

Stem ring

10

Стержень

Углеродистая сталь 1.0738

Spine

11

Seeger

AISI 304    1.4302

Seeger

12

Уплотнительное кольцо заглушки

NBR

Adapter O-Ring

13

Уплотнительное кольцо стержня

NBR

Stem O-Ring

14

Винт

Din 6921 8.9

Screw

15

Предохранительные колпачки

PVC/ПВХ

Caps



Характеристики
Вид трехходовой
Тип управления ручной
Тип присоединения под приварку
Материал корпуса углеродистая сталь
Диаметр DN, мм 8:10:15:20:25:32:40
Давление PN, бар 350:400
