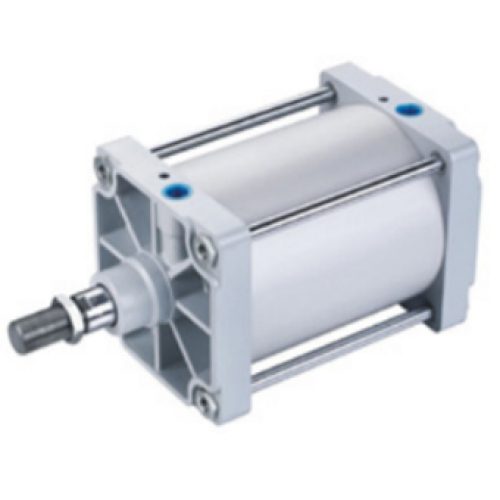

Цилиндры больших диаметров Серия KSB
Диаметр, мм: 250, 320, 400
Действие: Двухстороннее
Рабочая среда: Воздух (после фильтра 40 мкм)
Диапазон рабочего давления: 1 – 10 Бар
Соединение: Для диаметров, мм: 250, 320, 400 – G1"
Полное описание
В наличии
Нужна консультация?
KSB - это цилиндры больших диаметров от 250 до 400 мм. Данные цилиндры специально предназначены для работы в тяжелых условиях. Цилиндры поставляются с ходом до 2х метров.
ХАРАКТЕРИСТИКИ:
1. Диаметр, мм: 250, 320, 400
2. Действие: Двухстороннее
3. Рабочая среда: Воздух (после фильтра 40 мкм)
3. Диапазон рабочего давления: 1 – 10 Бар
4. Соединение: Для диаметров, мм: 250, 320, 400 – G1"
5. Диапазон рабочих температур: -10... +70 °C (при сухом воздухе без влаги)
6. Демпфирование: Регулируемое
КОНФИГУРАЦИЯ СЕРИИ KSB
| KSB | — | A | — | 250 | — | 2000 | — | ST | ||
| KSB | Серия | |||||||||
| — | ||||||||||
| B | A – цилиндр без демпфирования, D – цилиндр с демпфированием. |
|||||||||
| — | ||||||||||
| 250 | Диаметр поршня, мм 250 320 400 |
|||||||||
| — | ||||||||||
| 2000 | Ход цилиндра. | |||||||||
| — | ||||||||||
| ST | ST – стальная гильза; AL – алюминиевая гильза. |
|||||||||

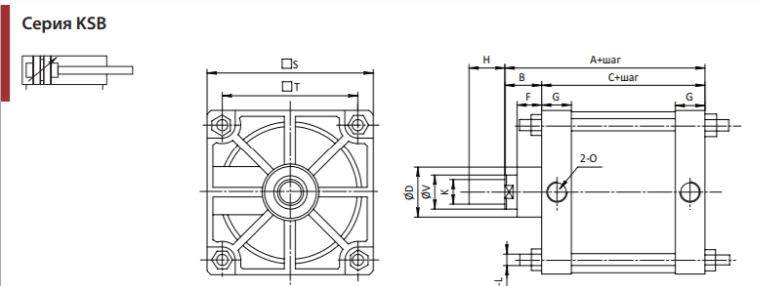

Габаритные и присоединительные размеры
|
Ø, мм |
A |
B |
C |
D |
F |
G |
H |
K |
L |
O |
S |
T |
V |
|
250 |
231 |
61 |
170 |
84 |
41 |
50 |
60 |
M42x2 |
M20 |
G1” |
270 |
225 |
55 |
|
320 |
325 |
110 |
215 |
105 |
75 |
60 |
75 |
M48x2 |
M24 |
G1” |
350 |
280 |
63 |
|
400 |
355 |
115 |
240 |
125 |
120 |
65 |
100 |
M60x2 |
M30 |
G1” |
430 |
350 |
80 |

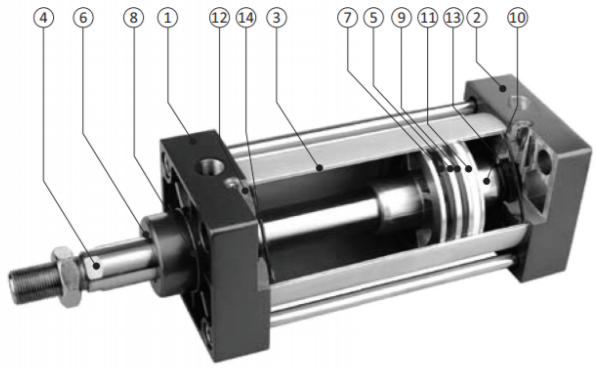

Внутренняя структура пневмоцилиндра серии KSB
|
Номер |
Название |
Материал |
Количество |
Код заказа |
|
1 |
Передняя крышка |
Окрашенный чугун |
1 |
KSB-A-Диаметр-A |
|
2 |
Задняя крышка |
Окрашенный чугун |
1 |
KSB-A-Диаметр-B |
|
3 |
Гильза |
Анодированный алюминий / Сталь |
1 |
KSB-A-Диаметр-C-ход |
|
4 |
Шток |
Хромированная углеродистая сталь / хромированная нержавеющая сталь |
1 |
KSB-A-Диаметр-C-ход |
|
5 |
Поршень |
Чугун |
1 |
KSB-A-Диаметр-E |
|
6 |
Уплотнение штока |
NBR |
1 |
KSB-A-Диаметр-F |
|
7 |
Уплотнение поршня |
NBR |
2 |
KSB-A-Диаметр-G |
|
8 |
Втулка |
Графитонаполненная бронза |
1 |
KSB-A-Диаметр-H |
|
9 |
Магнит |
PVC |
1 |
KSB-A-Диаметр-I |
|
10 |
Болт |
Сталь |
2 |
KSB-A-Диаметр-J |
|
11 |
Антифрикционное кольцо |
Фторопласт (PTFE) |
1 |
KSB-A-Диаметр-K |
|
12 |
Винт регулировки демпфирования |
Никелированная бронза |
2 |
KSB-A-Диаметр-L |
|
13 |
Демпферная манжета |
NBR |
2 |
KSB-A-Диаметр-M |
|
14 |
Уплотнение крышки (кольцо) |
NBR |
2 |
KSB-A-Диаметр-N |
* Пример заказа штока для цилиндра Ø250 мм и ходом 2000 мм – KSB-B-250-D-2000.
