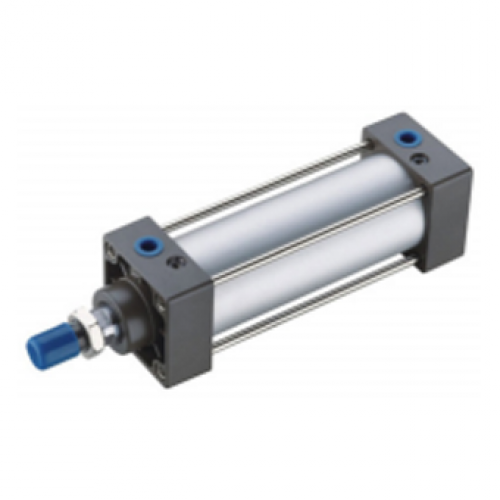

Цилиндры не по стандарту Серия KSA

Цилиндры не по стандарту Серия KSA

Диаметр, мм:32, 40, 50, 63, 80, 100, 125, 160, 200

Действие: Двухстороннее

Диапазон рабочего давления: 1 – 9 Бар

Максимальное входное давление: 12 Бар

Крепление: Резьба на корпусе

Полное описание
В наличии
Код: Серия KSA
Цена:
у нас существует оптовая и розничная цена
Оплата
Безналичный расчет
Гарантия итальянской компании
Обмен или возврат в течении 14 дн.

Пневмоцилиндры серии KSA - это цилиндры эконом серии. Цилиндры серии KSA поставляются в трех основных исполнениях: двустороннего действия с односторонни штоком, двустороннего действия с проходным штоком и регулировкой хода. Стандартные цилиндры поставляются с диаметром от 32 до 200 мм и ходом до 1500 мм.

ХАРАКТЕРИСТИКИ:

1. Диаметр, мм: 32, 40, 50, 63, 80, 100, 125, 160, 200
2. Действие: Двухстороннее
3. Рабочая среда: Воздух (после фильтра 40 мкм)
4. Диапазон рабочего давления: 1 – 9 Бар
5. Максимальное входное давление: 12 Бар
6. Крепление: Резьба на корпусе
7. Соединение: Для диаметров: 32 мм – G1/8"; 40, 50 мм – G1/4"; 63, 80 мм – G3/8"; 100, 125 мм – G1/2"; 160, 200 мм – G3/4"
8.Диапазон рабочих температур: -10... +70 °C (при сухом воздухе без влаги)
9. Демпфирование, мм: Для диаметров: 32, 40, 50, 63 мм – 20; 80, 100, 125, 1
10. Максимальная длина хода, мм: Для диаметров: 32 мм – 1000; 40, 50 мм – 1200; 63, 80, 100, 125, 160, 200 мм – 1500.
11. Тип магнитного датчика: DP-LT, DP-LV
12. Тип крепления для датчика: Для диаметров: 32 мм – KQ-32; 40 мм – KQ-40; 50 мм – KQ-50; 63 мм – KQ-63; 80 мм – KQ-80; 100 мм – KQ-100; 125 мм – KQ-125; 160 мм – KQ-160; 200 мм – KQ-200;

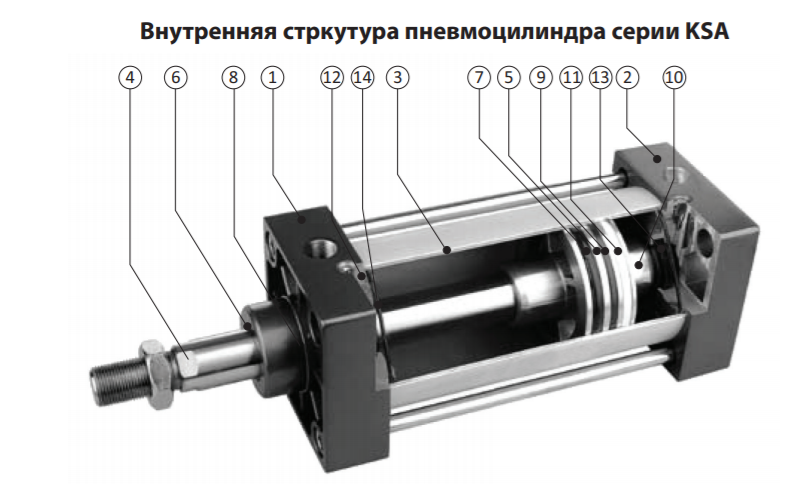

КОНФИГУРАЦИЯ СЕРИИ KSA

Номер

Название

Материал

Количество

Код заказа

1

Передняя крышка

Окрашенный алюминий

1

KSA-Диаметр-A

2

Задняя крышка

Окрашенный алюминий

1

KSA-Диаметр-B

3

Гильза

Анодированный алюминий

1

KSA-Диаметр-C-ход

4

Шток

Хромированная углеродистая сталь/ хромированная нержавеющая сталь

1

KSA-Диаметр-D-ход

5

Поршень

Алюминий

1

KSA-Диаметр-E

6

Уплотнение штока

NBR

1

KSA-Диаметр-F

7

Уплотнение поршня

NBR

1

KSA-Диаметр-G

8

Втулка

Графитонаполненная бронза

1

KSA-Диаметр-H

9

Магнит

PVC

1

KSA-Диаметр-I

10

Болт

Сталь

1

KSA-Диаметр-J

11

Антифрикционное кольцо

Фторопласт (PTFE)

1

KSA-Диаметр-K

12

Винт регулировки демпфирования

Никелированная бронза

2

KSA-Диаметр-L

13

Демпферная манжета

NBR

2

KSA-Диаметр-M

14

Уплотнение крышки(кольцо)

NBR

2

KSA-Диаметр-N

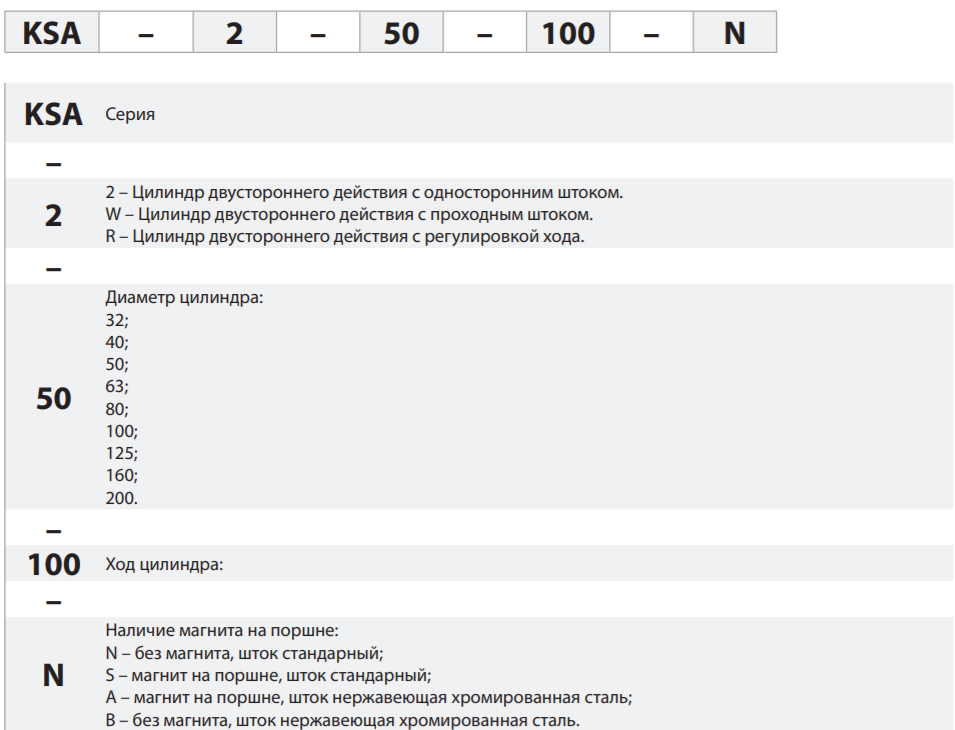

Пример заказа штока для цилиндра Ø100 и ходом 200 - KSA-100-D-200
