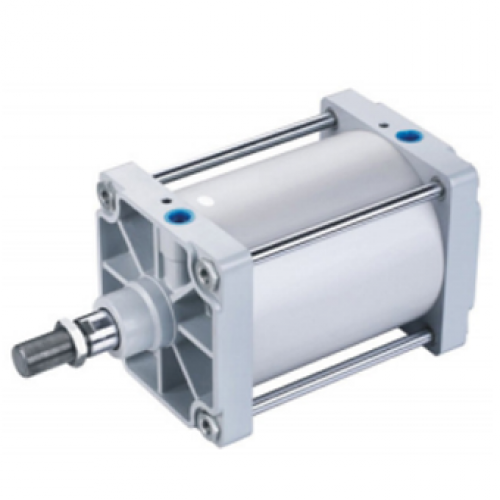

Цилиндры не по стандарту Серия KSE
Диаметр, мм: 160, 200, 250, 320
Действие: Двухстороннее
Рабочая среда: Воздух (после фильтра 40 мкм)
Диапазон рабочего давления: 1 – 9 Бар
Максимальное входное давление: 13.5 Бар
Полное описание
В наличии
Нужна консультация?
Цилиндры серии KSE поставляются в двух основных исполнениях: двустороннего действия с односторонним штоком, двустороннего действия с проходным штоком. Стандартные цилиндры поставляются с диаметром от 160 до 320 мм и ходом до 2000 мм.
ХАРАКТЕРИСТИКИ:
1. Диаметр, 160, 200, 250, 320
2. Действие: Двухстороннее
3. Рабочая среда: Воздух (после фильтра 40 мкм)
4. Диапазон рабочего давления: 1 - 9 Бар
5. Максимальное входное давление: 13.5 Бар
6. Соединение: Для диаметров, мм: 160, 200 мм – G3/4"; 250, 320 мм – G1".
7. Диапазон рабочих температур: -10... +70 °C (при сухом воздухе без влаги)
8. Демпфирование, мм: Для диаметров: 160, 200 мм – 36; 250 мм – 55; 320 мм – 60
9. Максимальная длина хода, мм: 2000
10. Тип магнитного датчика: DP-LV

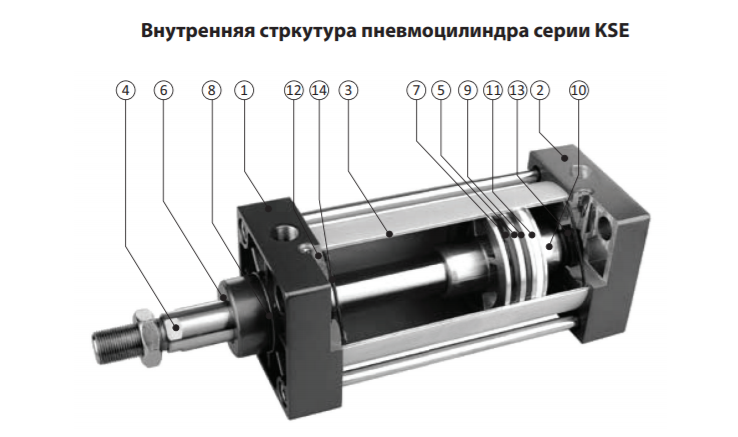

КОНФИГУРАЦИЯ СЕРИИ KSE
|
Номер |
Название |
Материал |
Количество |
Код заказа |
|
1 |
Передняя крышка |
Окрашенный алюминий |
1 |
KSE-Диаметр-A |
|
2 |
Задняя крышка |
Окрашенный алюминий |
1 |
KSE-Диаметр-B |
|
3 |
Гильза |
Анодированный алюминий |
1 |
KSE-Диаметр-C-ход |
|
4 |
Шток |
Хромированная углеродистая сталь/ хромированная нержавеющая сталь |
1 |
KSE-Диаметр-D-ход |
|
5 |
Поршень |
Алюминий |
1 |
KSE-Диаметр-E |
|
6 |
Уплотнение штока |
NBR |
1 |
KSE-Диаметр-F |
|
7 |
Уплотнение поршня |
NBR |
2 |
KSE-Диаметр-G |
|
8 |
Втулка |
Графитонаполненная бронза |
1 |
KSE-Диаметр-H |
|
9 |
Магнит |
PVC |
1 |
KSE-Диаметр-I |
|
10 |
Болт |
Сталь |
2 |
KSE-Диаметр-J |
|
11 |
Антифрикционное кольцо |
Фторопласт (PTFE) |
1 |
KSE-Диаметр-K |
|
12 |
Винт регулировки демпфирования |
Никелированная бронза |
2 |
KSE-Диаметр-L |
|
13 |
Демпферная манжета |
NBR |
2 |
KSE-Диаметр-M |
|
14 |
Уплотнение крышки(кольцо) |
NBR |
2 |
KSE-Диаметр-N |

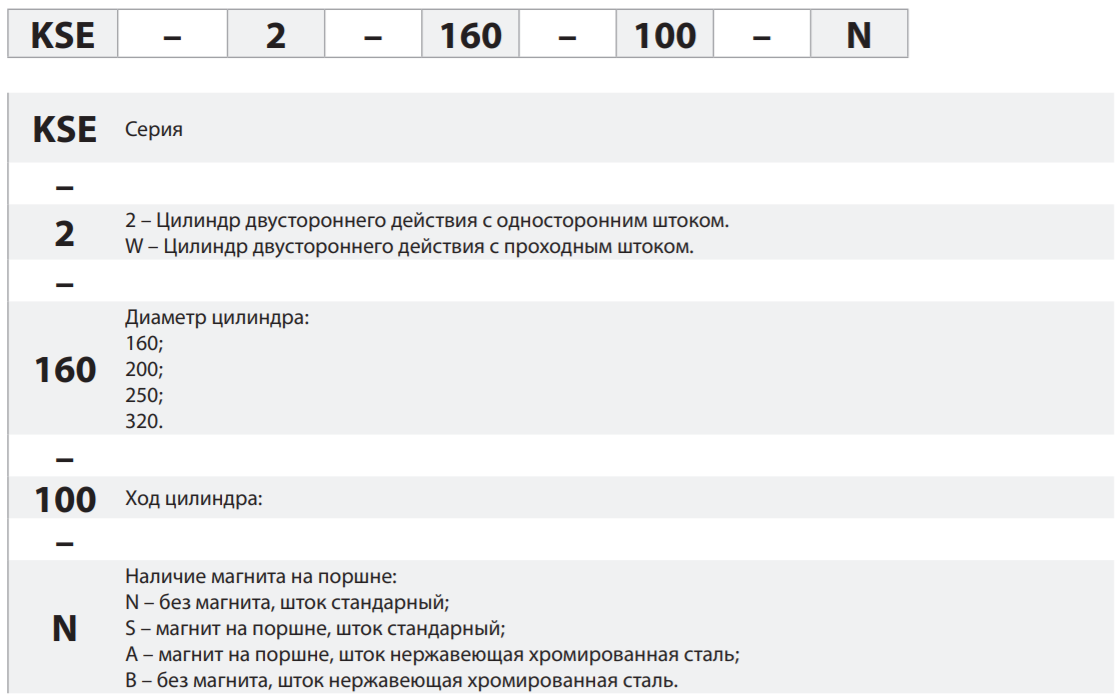

Пример заказа штока для цилиндра Ø100 и ходом 200 - KSE-100-D-200
* Уплотнение поршня у цилиндра без магнита - 2 манжеты;
Уплотнение поршня у цилиндра с магнитом - 1 кольцо.
