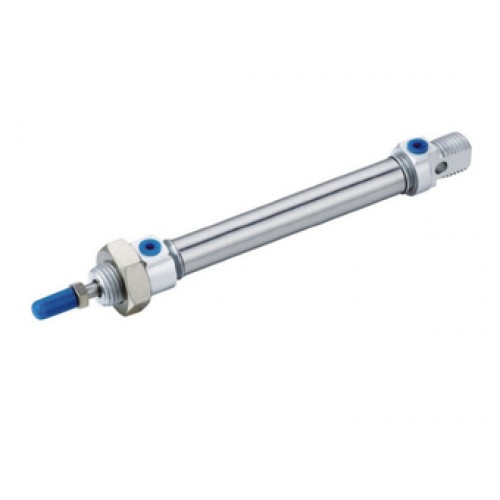

Цилиндры по стандарту ISO6432 СерияCS

Действие: Двухстороннее, одностороннее

Диаметр, мм: 8, 10, 12, 16, 20, 25, 32, 40

Рабочая среда: Воздух (после фильтра 40 мкм)

Диапазон рабочего давления: 1 – 9 Бар

Максимальное входное давление: 12 Бар

Полное описание

В наличии

Код: Серии CS

Цена:

у нас существует оптовая и розничная цена

Узнать цену

Нужна консультация?

Оплата

Безналичный расчет

Гарантия итальянской компании

Обмен или возврат в течении 14 дн.

Описание

ХАРАКТЕРИСТИКИ:

1. Диаметр, мм: 8, 10, 12, 16, 20, 25, 32, 40
2. Действие: Двухстороннее, одностороннее
3. Рабочая среда: Воздух (после фильтра 40 мкм)
4. Диапазон рабочего давления: 1-9 Бар
5. Максимальное входное давление: 12 Бар
6. Соединение: Для диаметров: 8, 10, 12, 16 мм - M5x0.8 и 20, 25, 32, 40 мм - G1/8"
7. Максимальная длина хода: Для диаметров: 8, 10, 12 мм - 200 мм. И 6, 20, 25, 32, 40 мм - 500 мм
8. Диапазон рабочих температур: -10... +70 °C (при сухом воздухе без влаги)
9. Демпфирование: 8, 10, 12 мм - шайбами; 16, 20, 25, 32, 40 мм - регулируемое
10. Тип магнитного датчика 12, 16, 20, 25, 32, 40 мм - DP-M
11. Тип крепления для датчика 12, 16, 20, 25, 32, 40 мм - CS-Q

Конфигурация серии CS

CS	—	D	—	10	—	50	—	AN

CS	Серия
—
D	Сборка: D — цилиндр двухстороннего действия; 1 — цилиндр одностороннего действия с пружиной в штоковой полости с односторонним штоком. Ход до 100 мм; W – цилиндр двустороннего действия с проходным штоком.
—
10	Диаметр поршня, мм: 10; 12; 16; 20; 25; 32; 40.
—
50	Ход цилиндра
—
AN	Наличие магнита на поршне для диаметра 12, 16, 20, 25, 32, 40. AN – без магнита, шток стандартный; AS – магнит на поршне, шток стандартный; BN – магнит на поршне, шток из нержавеющей хромированной стали; BS – без магнита, шток из нержавеющей хромированной стали.

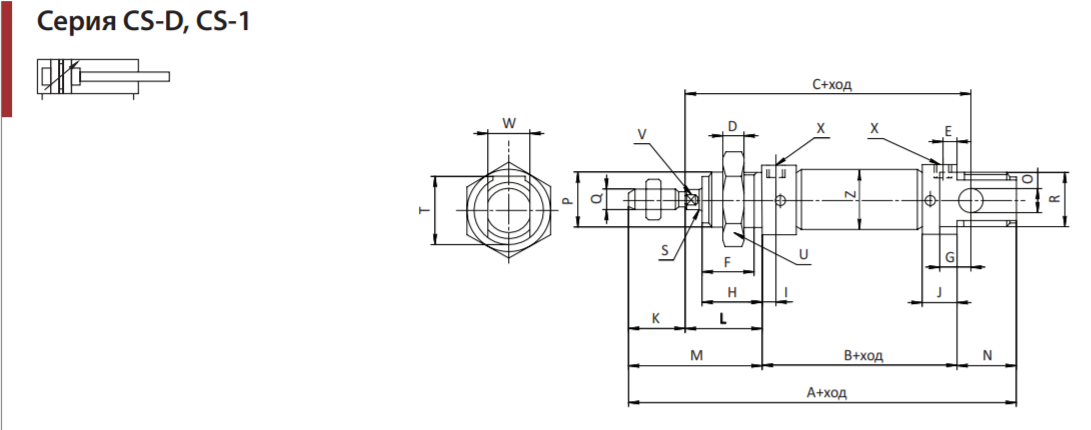

Габаритные и присоединительные размеры

Ø	A	B	C	D	E	F	G	H	K	I	J	L	M	N	O	P	R
8	102	46	28	7	—	MS	10	12	12	19	4.5	16	9	M12x1.25	4	M4x0.7	9.3
10	102	46	28	7	—	MS	10	12	12	19	4.5	16	9	M12x1.25	4	M4x0.7	11.3
12	126	50	38	8	5	MS	15	17	16	24	4.5	22	9	M16x1.5	6	M6x1	14
16	132	56	38	8	5	MS	15	17	16	24	4	22	10	M16x1.5	6	M6x1	18
20	156	68	44	10	7	G1/8	16	20	20	32	8	24	16	M22x1.5	8	M8x1.25	22
25	169.5	69.5	50	10	9	G1/8	16	22	22	32	8	28	16	M22x1.5	10	M10x1.25	27
32	174	72	51	10	10	G1/8		20	23	35		28	16	M27x2.0		M10x1.25
40	174	72	51	10	14	G1/8		20	23	41		28	16	M33x2.0		M12x1.25

* Габаритные размеры серии CS-1 начиная от 51 мм хода уточняйте у наших менеджеров.

Ø	A	B	C	D	E	F	G	H	K	I	J	L	M	N	O	P	R
8	102	46	28	7	—	MS	10	12	12	19	4.5	16	9	M12x1.25	4	M4x0.7	9.3
10	102	46	28	7	—	MS	10	12	12	19	4.5	16	9	M12x1.25	4	M4x0.7	11.3
12	126	50	38	8	5	MS	15	17	16	24	4.5	22	9	M16x1.5	6	M6x1	14
16	132	56	38	8	5	MS	15	17	16	24	4	22	10	M16x1.5	6	M6x1	18
20	156	68	44	10	7	G1/8	16	20	20	32	8	24	16	M22x1.5	8	M8x1.25	22
25	169.5	69.5	50	10	9	G1/8	16	22	22	32	8	28	16	M22x1.5	10	M10x1.25	27
32	174	72	51	10	10	G1/8		20	23	35		28	16	M27x2.0		M10x1.25
40	174	72	51	10	14	G1/8		20	23	41		28	16	M33x2.0		M12x1.25

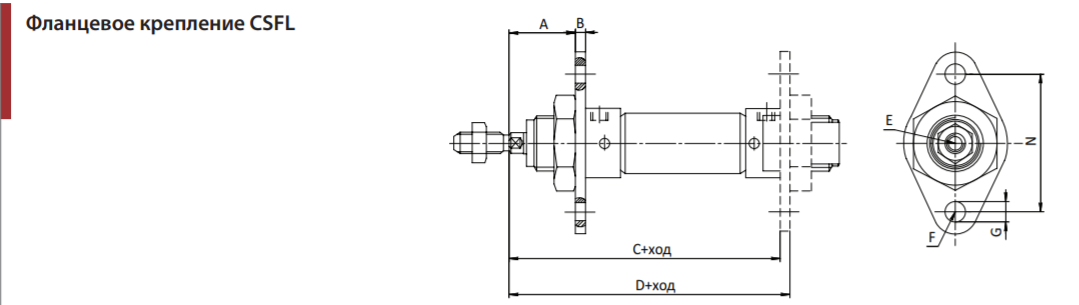

Модель	Ø	A	B	C	D	E	F	G	H	N	B	C	D	E	F	G	H	N
CSFL-8	8	13.5	2.5	62	64.5	12.5	5	4.5	30	30	2.5	62	64.5	12.5	5	4.5	30	30
CSFL-10	10	19	3	72	75	15	6.5	5.5	40	30	3	72	75	15	6.5	5.5	40	30
CSFL-12	12	19	3	78	81	15	6.5	5.5	40	40	3	78	81	15	6.5	5.5	40	40
CSFL-16	16	20	4	92	96	20	8	6.6	50	40	4	92	96	20	8	6.6	50	40
CSFL-20	20	24	4	97.5	101.5	20	8	6.6	50	50	4	97.5	101.5	20	8	6.6	50	50
CSFL-25	25	24	4	97.5	101.5	20	8	6.6	50	50	4	97.5	101.5	20	8	6.6	50	50

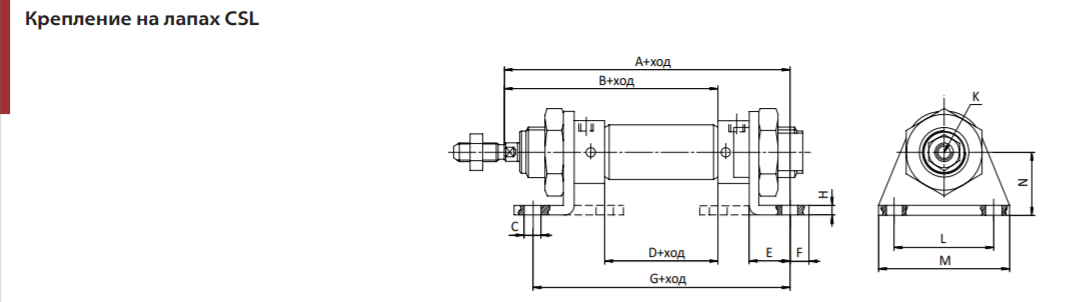

Модель	Ø	A	B	C	D	E	F	G	H	L	M	N	K
CSL-8	8	72.5	54	4.5	30	10.5	4.5	67	2.5	25	35	16	10
CSL-10	10	72.5	54	4.5	30	10.5	4.5	67	2.5	25	35	16	10
CSL-12	12	82.5	64	5.5	34	13	6	71	3	32	42	20	13
CSL-16	16	91	68	5.5	36	13	6	82	3	32	42	20	13
CSL-20	20	108	80	6.6	44	16	8	100	4	40	54	25	20
CSL-25	25	113.5	85.5	6.6	45.5	16	8	101.5	4	40	54	25	20

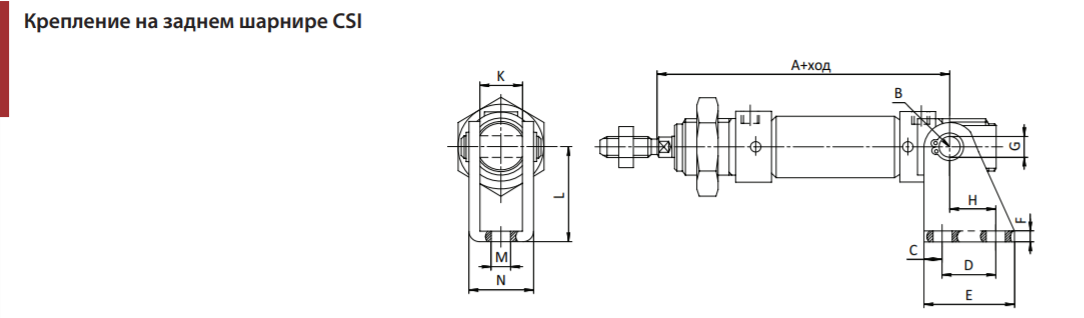

Модель	Ø	A	B	C	D	E	F	G	L	M	N	K	H
CSI-8	8	64	5	3.5	12.5	20	2.5	4	24	4.5	13.1	8	13.8
CSI-10	10	64	5	3.5	12.5	20	2.5	4	24	4.5	13.1	8	13.8
CSI-12	12	75	7	5	15	25	3	6	27	5.5	18.1	12	13
CSI-16	16	82	7	5	15	25	3	6	27	5.5	18.1	12	13
CSI-20	20	95	10	6	20	32	4	8	30	6.6	24.1	16	16
CSI-25	25	104	10	6	20	32	4	8	30	6.6	24.1	16	16

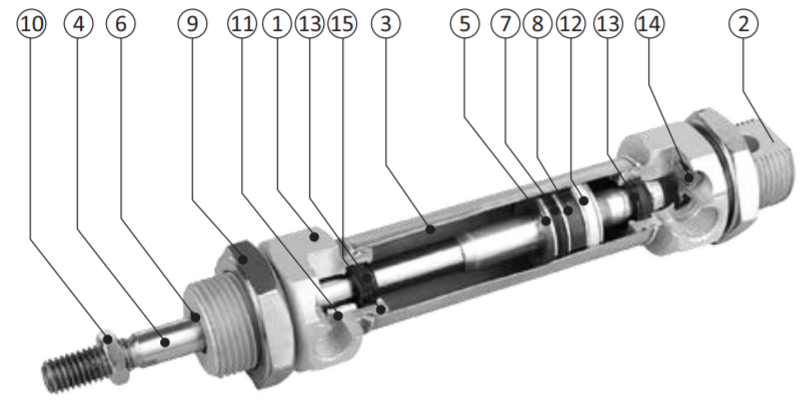

Внутренняя структура пневмоцилиндра серии CS

Номер	Название	Материал	Количество	Код заказа
1	Передняя крышка	Анодированный алюминий	-	-
2	Задняя крышка	Анодированный алюминий	-	-
3	Гильза	Нержавеющая сталь	-	-
4	Шток	Хромированная углеродистая сталь хромированная нержавеющая сталь	-	-
5	Поршень	Алюминий	-	-
6	Уплотнение штока	NBR	-	-
7	Уплотнение поршня	NBR	-	-
8	Магнит	PVC	-	-
9	Гайка цилиндра	Сталь	1	CSA-Диаметр
10	Гайка штока	Сталь	1	CSB-Диаметр
11	Антифрикционная втулка	Графитонаполненная бронза	-	-
12	Антифрикционное кольцо	PTFE	-	-
13	Демпферная манжета	NBR	-	-
14	Винт регулировки демпфирования	Медь	-	-
15	Уплотнение крышки(кольцо)	NBR	-	-

* Цилиндры серии СS не разборные
