Цилиндры со встроенными направляющими Серия DRMK

Цилиндры со встроенными направляющими Серия DRMK

Диаметр, мм: 6, 10, 16, 20, 25, 32

Действие: Двухстороннее

Рабочая среда: Воздух (после фильтра 40 мкм)

Максимальное рабочее давлени: 7 Бар

Минимальное рабочее давления: 6 мм – 1,5 Бара; 10, 16 мм – 1 Бар; 20, 25, 32 мм – 0.05 Бар

Полное описание
В наличии
Код: Серия DRMK
Цена:
у нас существует оптовая и розничная цена
Оплата
Безналичный расчет
Гарантия итальянской компании
Обмен или возврат в течении 14 дн.

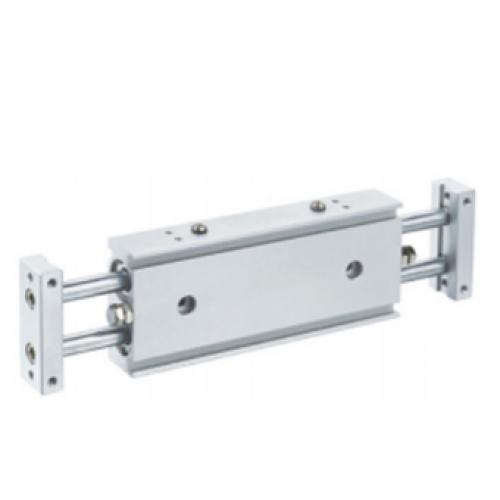

Сдвоенные компактные цилиндры с проходными штоками серии DRMK. Цилиндры данной серии поставляются шести типоразмеров и имеют регулировочный болт для регулировки крайних положений штоков. Цилиндры могут поставляться с линейными направляющими скольжения и качения. Для определения положения поршня используется геркон, установленный на корпус цилиндра.

ХАРАКТЕРИСТИКИ:

1. Диаметр, мм: 6, 10, 16, 20, 25, 32
2. Действие: Двухстороннее
3. Рабочая среда: Воздух (после фильтра 40 мкм)
4. Максимальное рабочее давления: 7 Бар
5. Минимальное рабочее давления: 6 мм – 1,5 Бара; 10, 16 мм – 1 Бар; 20, 25, 32 мм – 0.05 Барр
6. Диапазон регулирувания положения штока: 0 – 6 мм
7. Соединение: Для диаметров, мм: 6, 10, 16, 20 – М5х0.8; 25, 32 – G1/8"р
8. Диапазон рабочих температур: -10... +50 °C (при сухом воздухе без влаги)
9. Повторяемость, мм: 6 мм – втулка ±0.1, подшипник ±0.1; 10 мм – втулка ±0.15, подшипник ±0.1; 16 мм – втулка ±0.13, подшипник ±0.07; 20 мм – втулка ±0.11, подшипник ±0.05; 25 мм – втулка ±0.1, подшипник ±0.05; 32 мм – втулка ±0.08,

* При заказе выбирайте цилиндры стандартных ходов, приведенных в таблицах габаритных размеров

КОНФИГУРАЦИЯ СЕРИИ DRMK

DRMK S 10 15

DRMK Серия

S S – направляющая с втулкой скольжения;
K – направляющая с подшипниками качения.

10 Диаметр цилиндра, мм
6;
10;
16;
20;
25;
32.

15 Ход цилиндра.

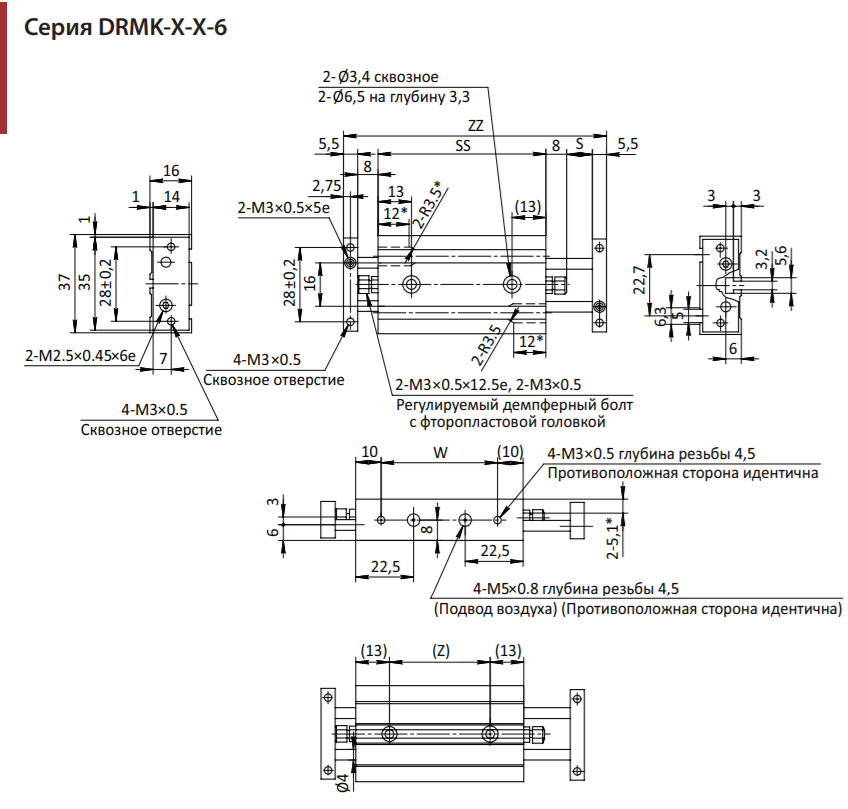

Габаритные и присоединительные размеры

Диаметр S(ход) SS ZZ Z W

6

10

66

103

40

46

6

20

76

123

50

56

6

30

86

143

60

66

6

40

96

163

70

76

6

50

106

183

80

86

* Только у моделей 6-10 и 6-20 есть паз для установки датчиков.
(Эти размеры отмечены “*”)

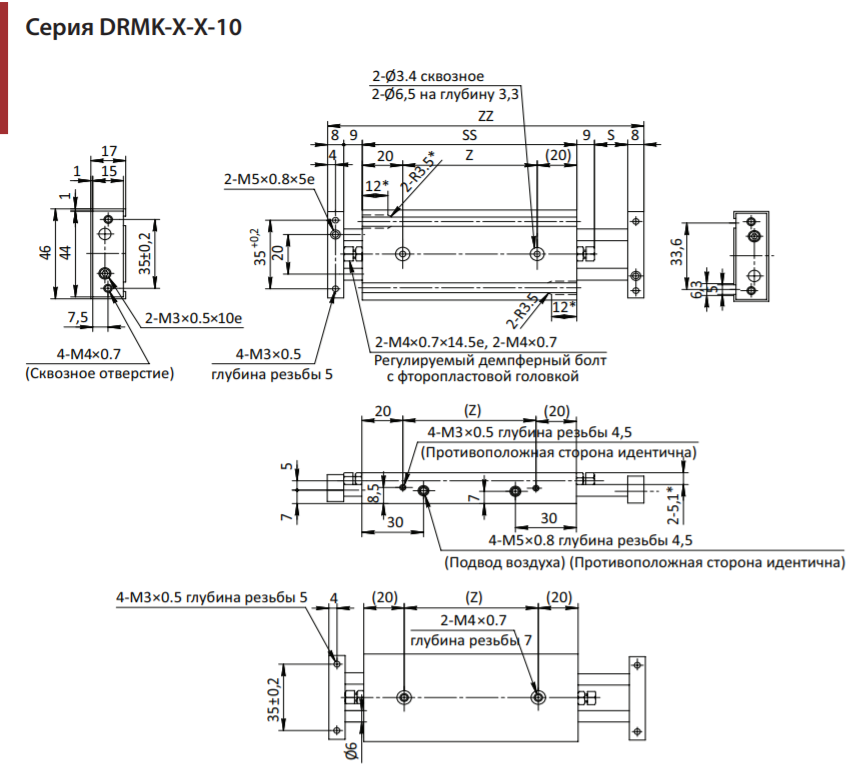

Диаметр S(ход) SS ZZ Z

10

10

92

136

52

10

20

102

156

62

10

30

112

176

72

10

40

122

196

82

10

50

132

216

92

10

75

157

266

117

10

100

182

316

142

10

125

207

366

167

10

150

232

416

192

* Только у моделей 10-10 и 10-20 есть паз для установки датчиков (Эти размеры отмечены “*”)

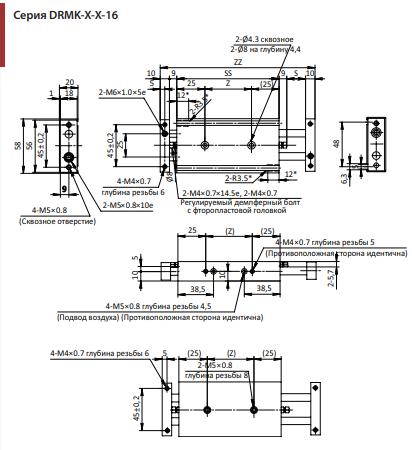

Диаметр S(ход) SS ZZ Z

16

10

105

153

55

16

20

115

173

65

16

30

125

193

75

16

40

135

213

85

16

50

145

233

95

16

75

170

283

120

16

100

195

333

145

16

125

220

383

170

16

150

245

433

195

* Только у моделей 16-10 и 16-20 есть паз для установки датчиков.
(Эти размеры отмечены “*”)

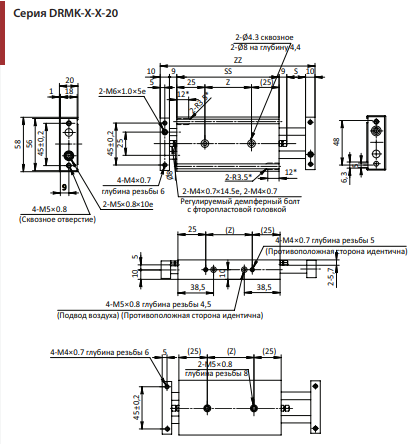

Диаметр S(ход) SS ZZ Z

20

10

120

178

60

20

20

130

198

70

20

30

140

218

80

20

40

150

238

90

20

50

160

258

100

20

75

185

308

125

20

100

210

358

150

20

125

235

408

175

20

150

260

458

200

20

175

285

508

225

20

200

310

558

250

* Только у моделей 20-10 есть паз для установки датчиков.
(Эти размеры отмечены “*”)

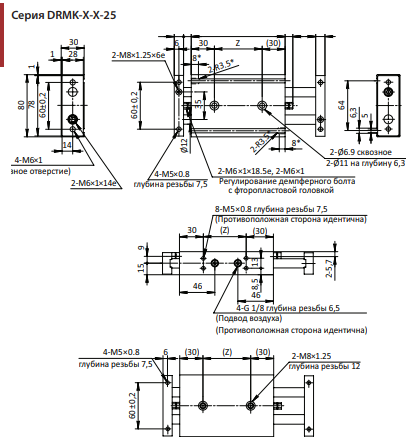

Диаметр S(ход) SS ZZ Z

25

10

122

62

180

25

20

132

72

200

25

30

142

82

220

25

40

152

92

240

25

50

162

102

260

25

75

187

127

310

25

100

212

152

360

25

125

237

177

410

25

150

262

202

460

25

175

287

227

510

25

200

312

252

560

* Только у моделей 25-10 есть паз для установки датчиков
(Эти размеры отмечены “*”)

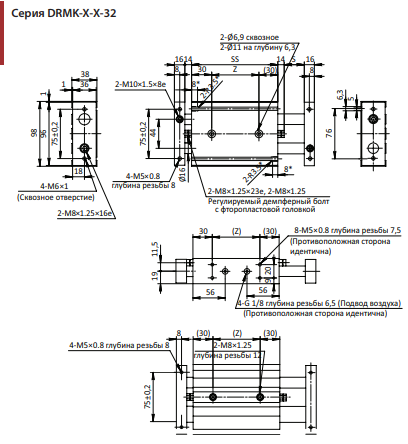

Диаметр S(ход) SS ZZ Z

32

10

143

213

83

32

20

153

233

93

32

30

163

253

103

32

40

173

273

113

32

50

183

293

123

32

75

208

343

148

25

100

233

393

173

32

125

258

443

198

32

150

283

493

223

32

175

308

543

248

32

200

333

593

273

* Только у моделей 32-10 есть паз для установки датчиков.
(Эти размеры отмечены “*”)
