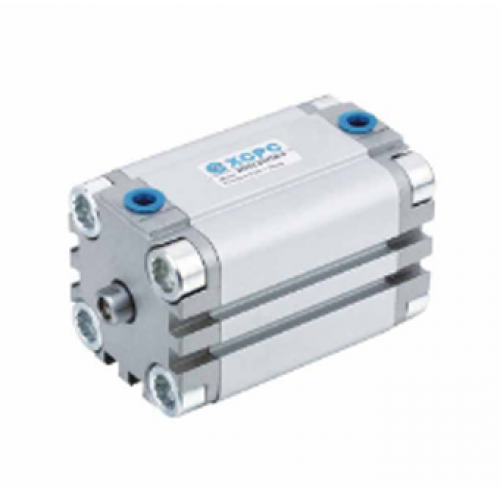

Компактные цилиндры Серии KSP

Диаметр, мм: 12, 16, 20, 25, 32, 40, 50, 60, 80, 100

Действие: Двухстороннее, одностороннее

Рабочая среда: Воздух (после фильтра 40 мкм)

Диапазон рабочего давления: 1 – 9 Бар

Соединение: Для диаметров, мм: 12, 16, 20, 25 – М5х0.8; 32, 40, 50, 60, 80 – G1/8"; 100 – G1/4"

Полное описание

В наличии

Код: Серия KSP

Цена:

у нас существует оптовая и розничная цена

Узнать цену

Нужна консультация?

Оплата

Безналичный расчет

Обмен или возврат в течении 14 дн.

Описание

Пневматические цилиндры серии KSP - это компактные цилиндры двустороннего действия без встроенного демпфера с диаметром поршня от 12 до 100 мм, поставляющиеся в различных исполнениях: с односторонним штоком, проходным штоком (с внутренней или наружной резьбой на штоке) и противоповоротной платформой. Гильза цилиндра имеет Т-образную канавку для установки датчика положения.

пневмоцилиндры компактные ХАРАКТЕРИСТИКИ:
1. Диаметр, мм: 12, 16, 20, 25, 32, 40, 50, 60, 80, 100
2. Действие: Двухстороннее, одностороннее
3. Рабочая среда: Воздух (после фильтра 40 мкм)
4. Диапазон рабочего давления: 1-9 Бар
5. Соединение: Для диаметров, мм: 12, 16, 20, 25 – М5х0.8; 32, 40, 50, 60, 80 – G1/8"; 100 – G1/4"
6. Диапазон рабочих температур: -10... +70 °C (при сухом воздухе без влаги)
7. Демпфирование: Резиновая шайба
8. Тип датчика DP-T

* По запросу цилиндры KSP могут поставляться в исполнениях: тандем 2KSP, трайдем 3KSP, а также мульти позиционный цилиндр
на 3 KSP3 и 4 KSP4 фиксированных позициях. Чертежи на данные исполнения предоставляются по запросу.

КОНФИГУРАЦИЯ СЕРИИ KSB

KSP	—	A	—	32	—	100	—	AN	—	A

KSP	Серия
—
A	A – Цилиндр двустороннего действия с односторонним штоком; P – Цилиндр двустороннего действия с противоповоротной платформой и односторонним штоком; W – Цилиндр двустороннего действия с проходным штоком; 1 – Цилиндр одностороннего действия, пружина в штоковой полости, ход до 50 мм; 2 – Цилиндр одностороннего действия, пружина в бесштоковой полости, ход до 50 мм; Q – Цилиндр одностороннего действия с проходным штоком.
—
32	Диаметр цилиндра, мм 12 16 20 25 32 40 50 60 80 100
—
100	Ход цилиндра.
—
AN	Наличие магнита на поршне: AN – без магнита, шток стандартный; AS – магнит на поршне, шток стандартный; BN – магнит на поршне, шток из нержавеющей хромированной стали; BS – без магнита, шток из нержавеющей хромированной стали.
—
A	Резьба на штоке: A – наружная резьба. B – внутренняя резьба;

УСИЛИЕ ВОЗВРАТНОЙ ПРУЖИНЫ, H

Ø	Ход. мм
	5	10	15	20	25	5	10	15	20	25
	Усилие. Н
	Пружина в состоянии покоя					Пружина сжата
12	7.5	6.8				8	8
16	12.3	10.8	9.5	7.8	6.5	13.3	13.3	13.3	13.3	13.3
20	15.7	14	12.2	10.4	8.7	17.4	17.4	17.4	17.4	17.4
25	19.5	18.5	17.3	16	15	22	22	22	22	22
32	27.8	25.3	22.8	20.2	17.7	30	30	30	30	30
40	36.4	34	31.7	29.5	27	36	36	36	36	36
50	32	30.5	29	27.8	26.5	35	35	35	35	35
63	61	58.5	56.3	53.5	51.5	64.8	64.8	64.8	64.8	64.8
80	91.3	88	85	82	78.7	94	94	94	94	94
100	150	145	140	134	129	156	156	156	156	156

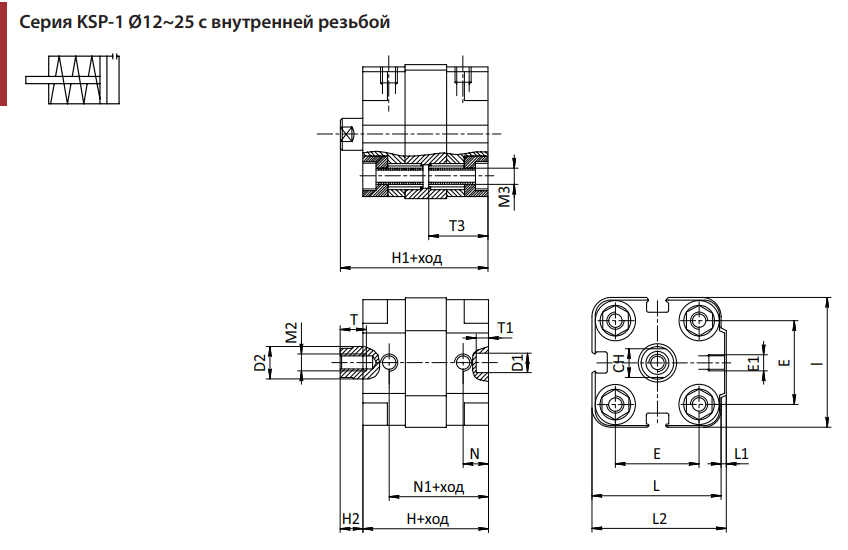

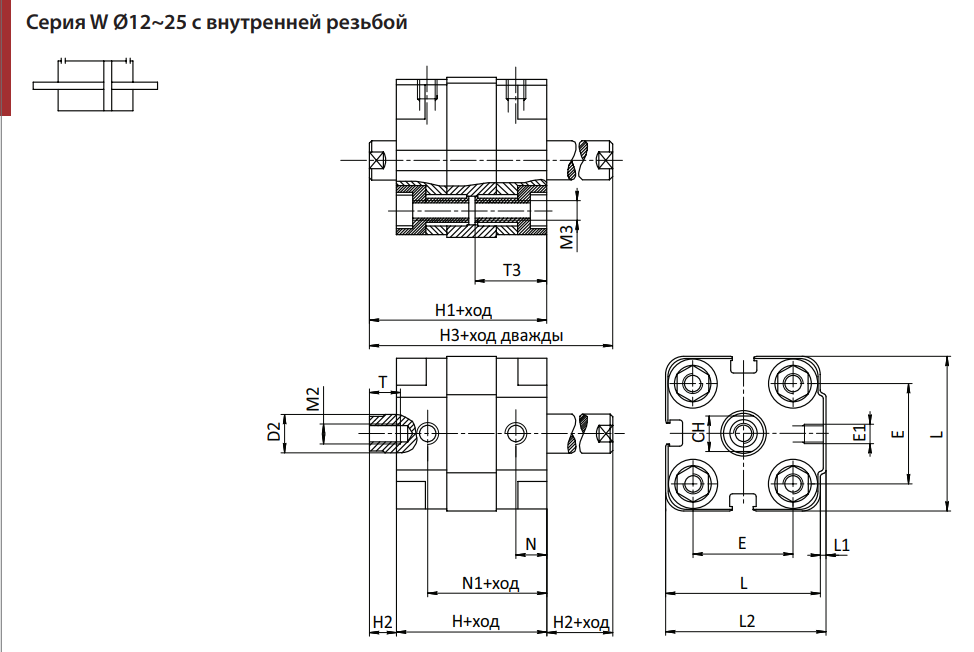

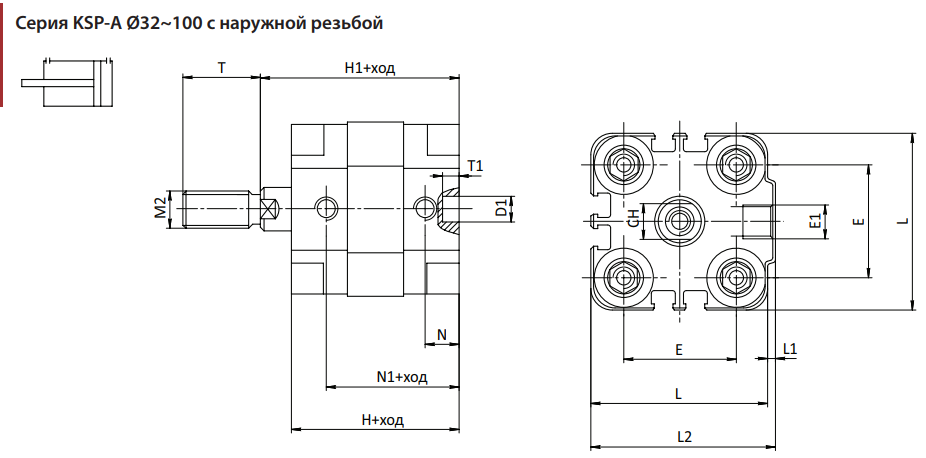

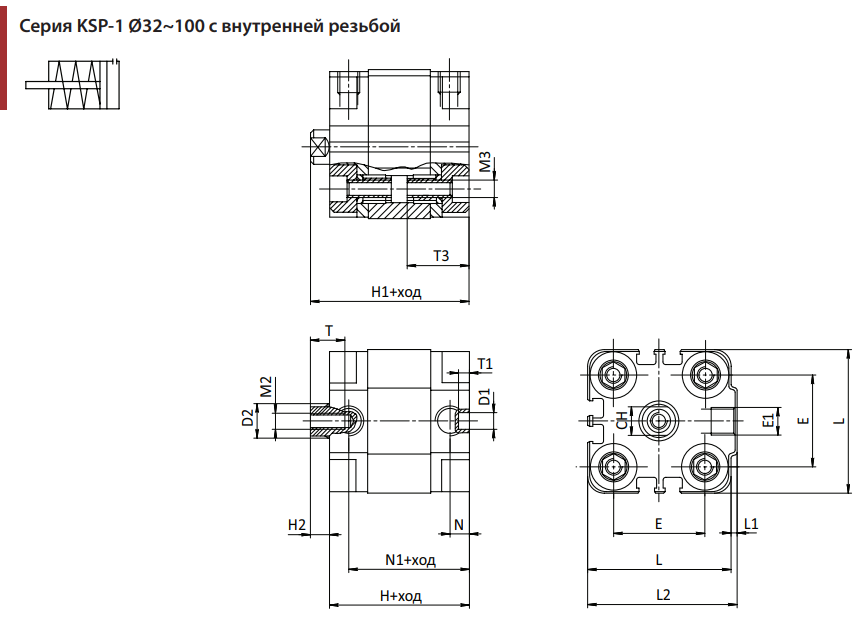

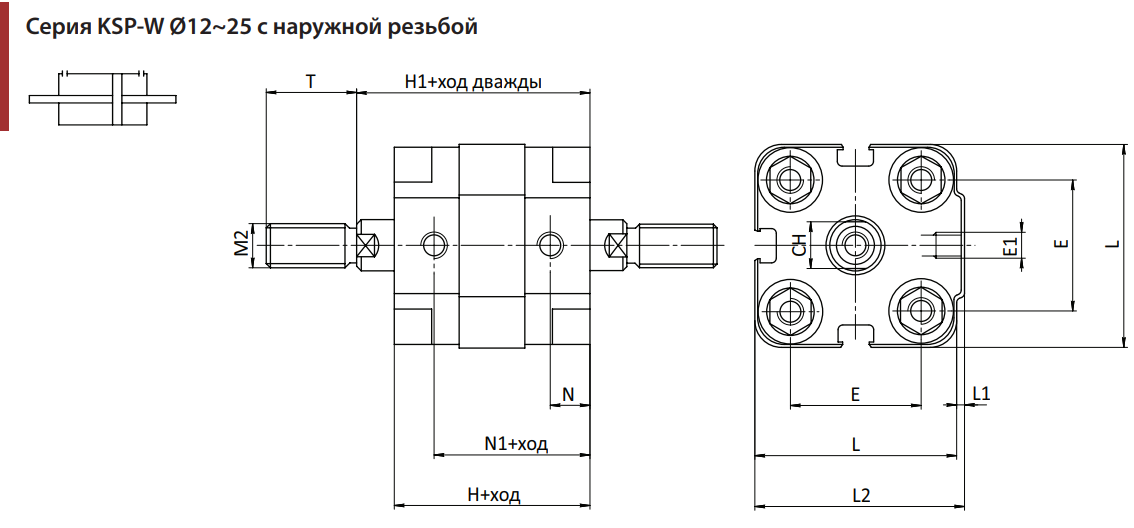

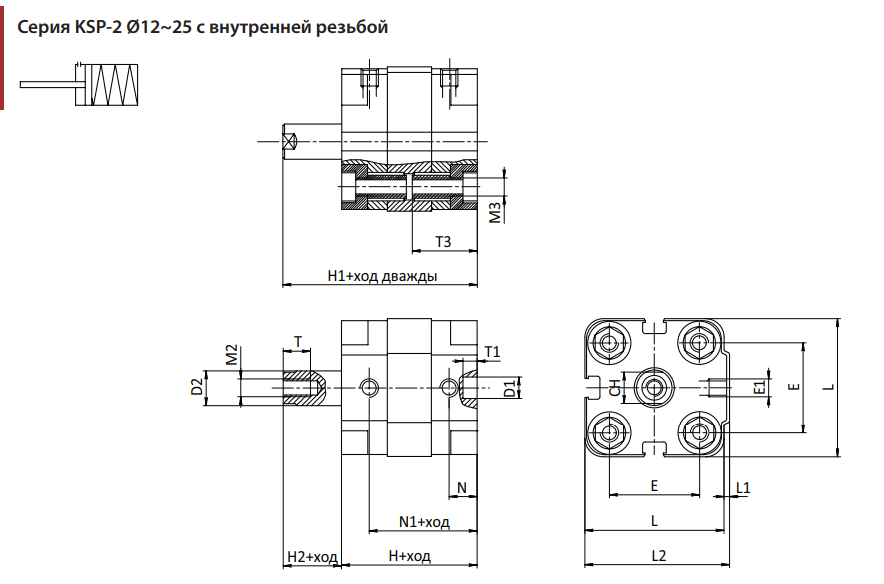

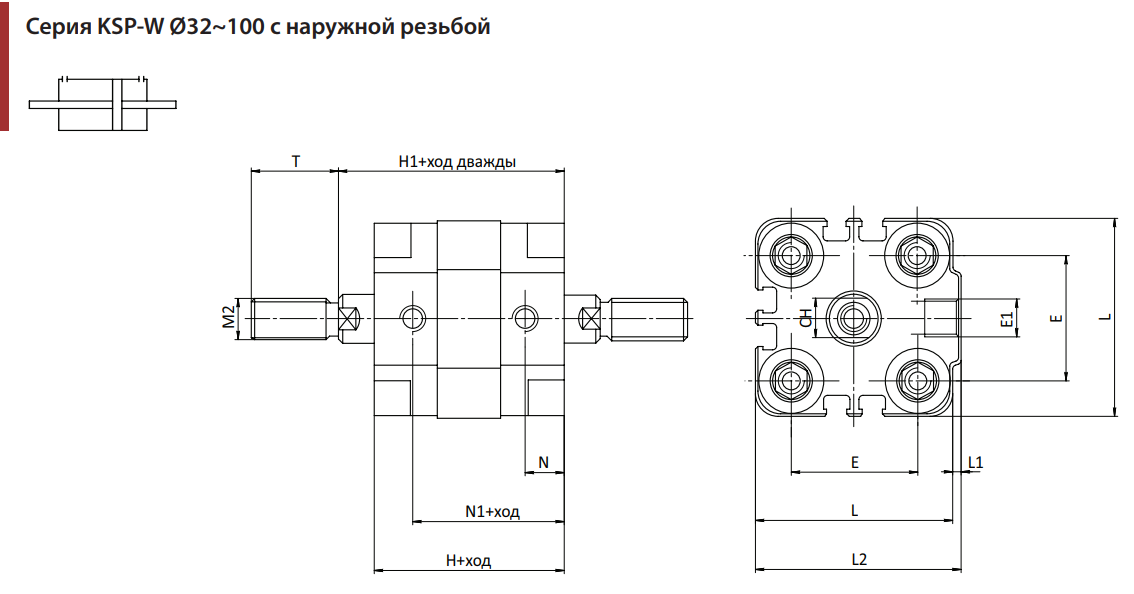

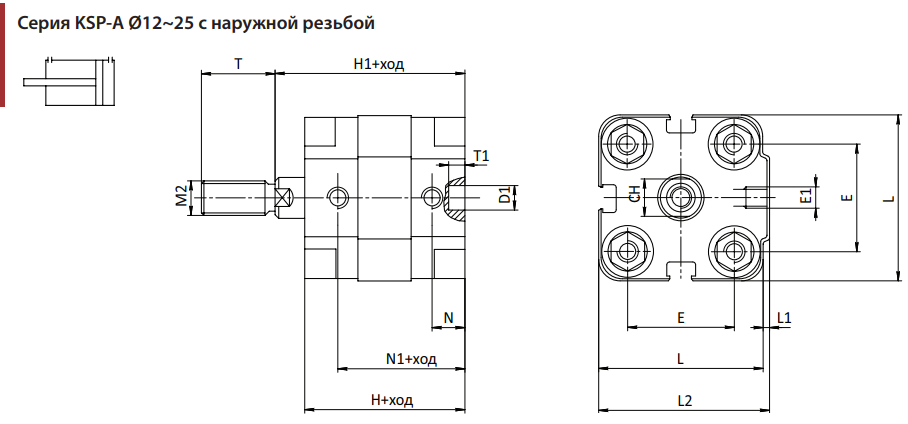

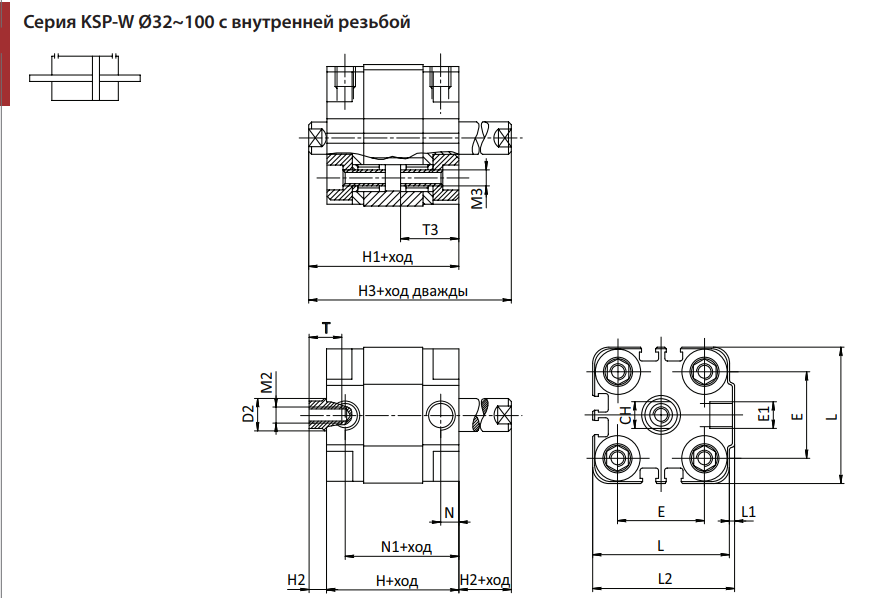

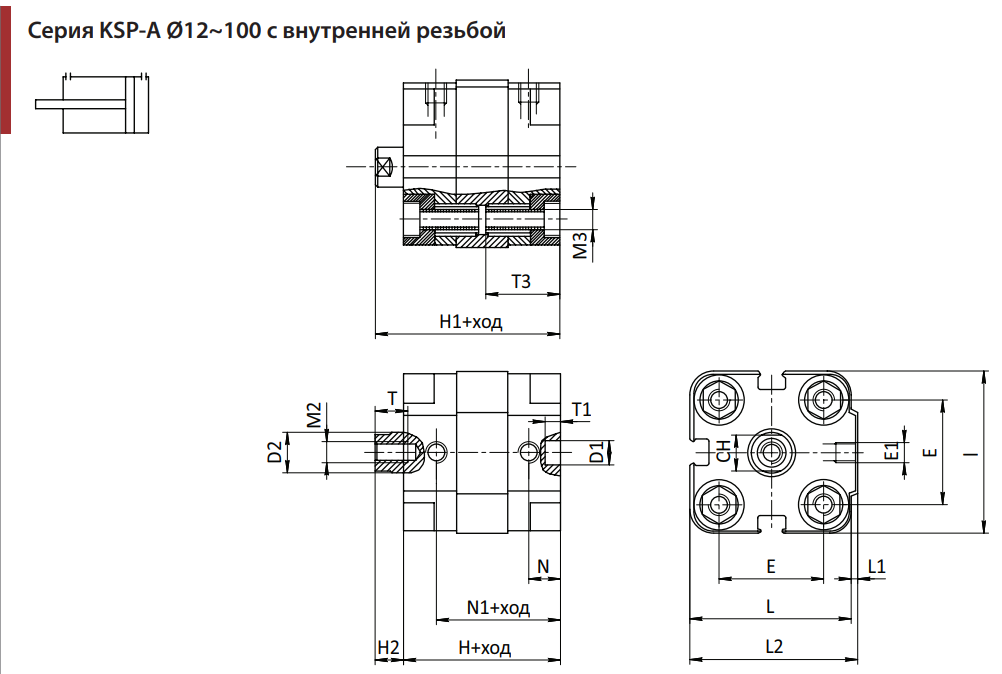

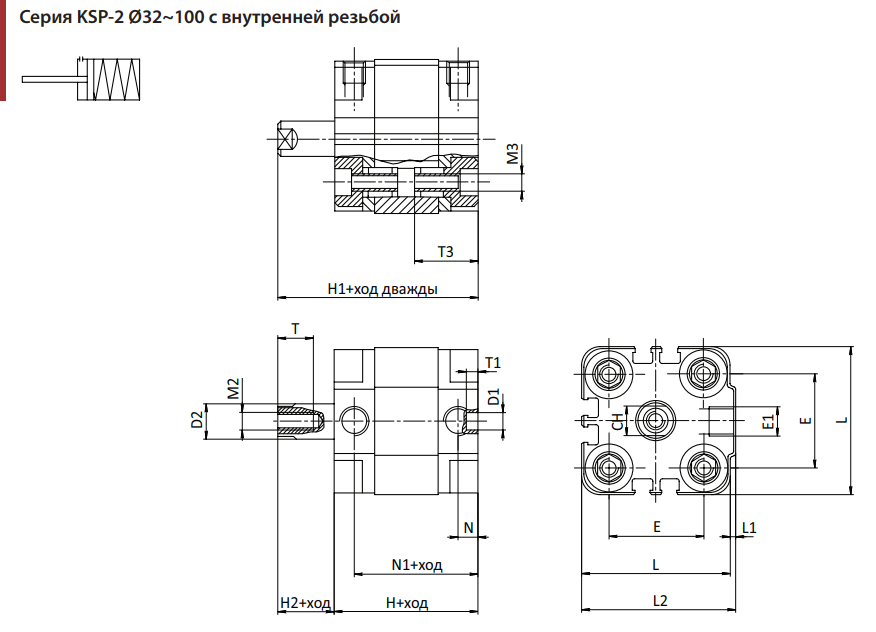

Габаритные и присоединительные размеры

Ø	T	T1	D1	L	E1	M3	T3	M2	H	H2	D2	N	N1	L2	E	L1	H1	CH
12	6	4	6	29	M5	M4	18.5	M3	38	4.5	6	8	30	30	18	1	42.5	5
16	8	4	6	29	M5	M4	18.5	M4	38	4.5	8	8	30	30	18	1	42.5	7
20	10	4	6	36	M5	M5	18.5	M5	38	4.5	10	8	30	37.5	22	1.5	42.5	8
25	10	4	6	40	M5	M5	18.5	M5	39.5	5.5	10	8	31.5	41.5	26	1.5	45	8
32	12	4	6	50	G1/8	M6	21.5	M6	44.5	6	12	8	36.5	52	32	2	50.5	10
40	12	4	6	60	G1/8	M6	21.5	M6	45.5	6.5	12	8	37.5	62.5	42	2.5	52	10
50	12	4	6	68	G1/8	M8	22.5	M8	45.5	7.5	16	8	37.5	71	50	3	53	13
63	12	4	8	87	G1/8	M10	24.5	M8	50	7.5	16	8	42	91	62	4	57.5	13
80	16	4	8	107	G1/8	M10	24.5	M10	56	8	20	8.5	47.5	111	82	4	64	17
100	20	4	8	128	G1/4	M10	31.5	M12	66.5	10	25	10.5	56	133	103	5	76.5	22

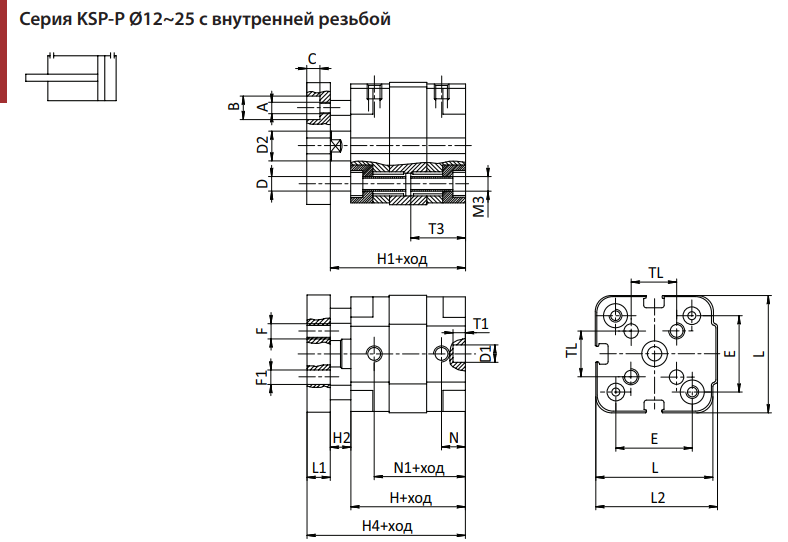

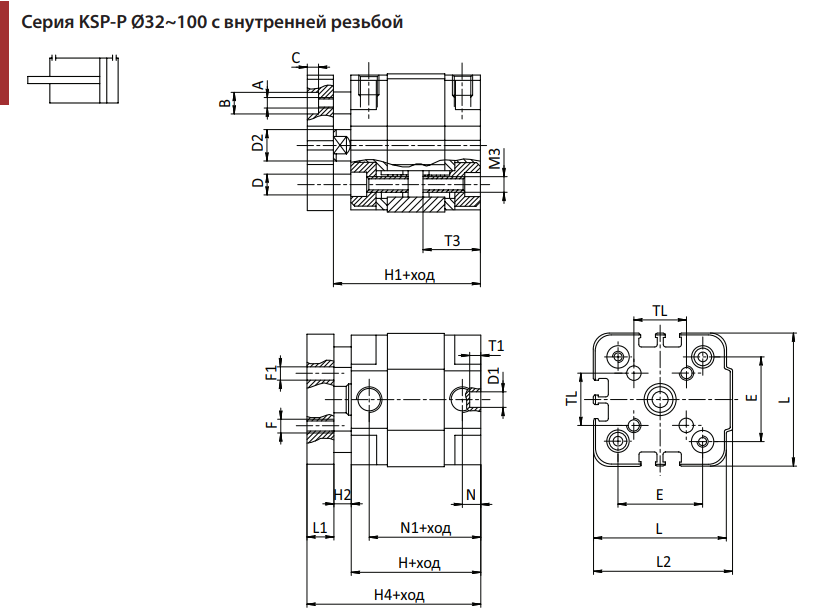

Ø	A	B	C	D	D1	D2	E	F	F1	H	H1	H2	H4	L	L1	L2	M3	N	N1	T1	T3	TL
12	M3	6	3.5	3.5	6	6	18	M3	3	38	42.5	4.5	48.5	29	6	30	M4	8	30	4	18.5	9.9
16	M3	6	3.5	3.5	6	8	18	M3	3	38	42.5	4.5	48.5	29	6	30	M4	8	30	4	18.5	9.9
20	M3	6	3.5	4.5	6	10	22	M4	4	38	42.5	4.5	50.5	36	8	37.5	M5	8	30	4	18.5	12
25	M4	8	4.5	4.5	6	10	26	M5	5	39.5	45	5.5	53	40	8	41.5	M5	8	31.5	4	18.5	15.6
32	M4	8	5.5	5.5	6	12	32	M5	5	44.5	50.5	6	60.5	50	10	52	M6	8	36.5	4	21.5	19.8
40	M4	8	5.5	5.5	6	12	42	M5	5	45.5	52	6.5	62	60	10	62.5	M6	8	37.5	4	21.5	23.3
50	M6	11	7	6.5	6	16	50	M6	6	45.5	53	7.5	65	68	12	71	M8	8	37.5	4	22.5	29.7
63	M6	11	7	8.5	8	16	62	M6	6	50	57.5	7.5	69.5	87	12	91	M10	8	42	4	24.5	35.4
80	M8	14	9	8.5	8	20	82	M8	8	56	64	8	78	107	14	111	M10	8.5	47.5	4	24.5	46
100	M8	14	9	8.5	8	25	103	M10	10	66.5	76.5	10	90.5	128	14	113	M10	10.5	56	4	31.5	56.6

Ø	A	B	C	D	D1	D2	E	F	F1	H	H1	H2	H4	L	L1	L2	M3	N	N1	T1	T3	TL
12	M3	6	3.5	3.5	6	6	18	M3	3	38	42.5	4.5	48.5	29	6	30	M4	8	30	4	18.5	9.9
16	M3	6	3.5	3.5	6	8	18	M3	3	38	42.5	4.5	48.5	29	6	30	M4	8	30	4	18.5	9.9
20	M3	6	3.5	4.5	6	10	22	M4	4	38	42.5	4.5	50.5	36	8	37.5	M5	8	30	4	18.5	12
25	M4	8	4.5	4.5	6	10	26	M5	5	39.5	45	5.5	53	40	8	41.5	M5	8	31.5	4	18.5	15.6
32	M4	8	5.5	5.5	6	12	32	M5	5	44.5	50.5	6	60.5	50	10	52	M6	8	36.5	4	21.5	19.8
40	M4	8	5.5	5.5	6	12	42	M5	5	45.5	52	6.5	62	60	10	62.5	M6	8	37.5	4	21.5	23.3
50	M6	11	7	6.5	6	16	50	M6	6	45.5	53	7.5	65	68	12	71	M8	8	37.5	4	22.5	29.7
63	M6	11	7	8.5	8	16	62	M6	6	50	57.5	7.5	69.5	87	12	91	M10	8	42	4	24.5	35.4
80	M8	14	9	8.5	8	20	82	M8	8	56	64	8	78	107	14	111	M10	8.5	47.5	4	24.5	46
100	M8	14	9	8.5	8	25	103	M10	10	66.5	76.5	10	90.5	128	14	113	M10	10.5	56	4	31.5	56.6

Ø	T	T1	D1	L	E1	M3	T3	M2	H	H2	D2	N	N1	L2	E	L1	H1	CH
12	6	4	6	29	MS	M4	18.5	M3	38	4.5	6	8	30	30	18	1	42.5	5
16	8	4	6	29	M5	M4	18.5	M4	38	4.5	8	8	30	30	18	1	42.5	7
20	10	4	6	36	M5	M5	18.5	M5	38	4.5	10	8	30	37.5	22	1.5	42.5	8
25	10	4	6	40	M5	M5	18.5	M5	39.5	5.5	10	8	31.5	41.5	26	1.5	45	8
32	12	4	6	50	G1/8	M6	21.5	M6	44.5	6	12	8	36.5	52	32	2	50.5	10
40	12	4	6	60	G1/8	M6	21.5	M6	45.5	6.5	12	8	37.5	62.5	42	2.5	52	10
50	12	4	6	68	G1/8	M8	22.5	M8	45.5	7.5	16	8	37.5	71	50	3	53	13
63	12	4	8	87	G1/8	M10	24.5	M8	50	7.5	16	8	42	91	62	4	57.5	13
80	16	4	8	107	G1/8	M10	24.5	M10	56	8	20	8.5	47.5	111	82	4	64	17
100	20	4	8	128	G1/4	M10	31.5	M12	66.5	10	25	10.5	56	133	103	5	76.5	22

Ø	T	T1	D1	L	E1	M3	T3	M2	H	H2	D2	N	N1	L2	E	L1	H1	CH
12	6	4	6	29	MS	M4	18.5	M3	38	4.5	6	8	30	30	18	1	42.5	5
16	8	4	6	29	M5	M4	18.5	M4	38	4.5	8	8	30	30	18	1	42.5	7
20	10	4	6	36	M5	M5	18.5	M5	38	4.5	10	8	30	37.5	22	1.5	42.5	8
25	10	4	6	40	M5	M5	18.5	M5	39.5	5.5	10	8	31.5	41.5	26	1.5	45	8
32	12	4	6	50	G1/8	M6	21.5	M6	44.5	6	12	8	36.5	52	32	2	50.5	10
40	12	4	6	60	G1/8	M6	21.5	M6	45.5	6.5	12	8	37.5	62.5	42	2.5	52	10
50	12	4	6	68	G1/8	M8	22.5	M8	45.5	7.5	16	8	37.5	71	50	3	53	13
63	12	4	8	87	G1/8	M10	24.5	M8	50	7.5	16	8	42	91	62	4	57.5	13
80	16	4	8	107	G1/8	M10	24.5	M10	56	8	20	8.5	47.5	111	82	4	64	17
100	20	4	8	128	G1/4	M10	31.5	M12	66.5	10	25	10.5	56	133	103	5	76.5	22

Ø	T	T1	D1	L	E1	M2	H	H1	N	N1	L2	E	L1	CH
12	16	4	6	29	M5	M6	38	42.5	8	30	30	18	1	5
16	20	4	6	29	M5	M8	38	42.5	8	30	30	18	1	7
20	22	4	6	36	M5	M10X1.25	38	42.5	8	30	37.5	22	1.5	8
25	22	4	6	40	M5	M10X1.25	39.5	45	8	31.5	41.5	26	1.5	8
32	22	4	6	50	G1/8	M10X1.25	44.5	50.5	8	36.5	52	32	2	10
40	22	4	6	60	G1/8	M10X1.25	45.5	52	8	37.5	62.5	42	2.5	10
50	24	4	6	68	G1/8	M12X1.25	45.5	53	8	37.5	71	50	3	13
63	24	4	8	87	G1/8	M12X1.25	50	57.5	8	42	91	62	4	13
80	32	4	8	107	G1/8	M16X1.5	56	64	8.5	47.5	111	82	4	17
100	40	4	8	128	G1/4	M20X1.5	66.5	76.5	10.5	56	133	103	5	22

Ø	T	T1	D1	L	E1	M2	H	H1	N	N1	L2	E	L1	CH
12	16	4	6	29	M5	M6	38	42.5	8	30	30	18	1	5
16	20	4	6	29	M5	M8	38	42.5	8	30	30	18	1	7
20	22	4	6	36	M5	M10X1.25	38	42.5	8	30	37.5	22	1.5	8
25	22	4	6	40	M5	M10X1.25	39.5	45	8	31.5	41.5	26	1.5	8
32	22	4	6	50	G1/8	M10X1.25	44.5	50.5	8	36.5	52	32	2	10
40	22	4	6	60	G1/8	M10X1.25	45.5	52	8	37.5	62.5	42	2.5	10
50	24	4	6	68	G1/8	M12X1.25	45.5	53	8	37.5	71	50	3	13
63	24	4	8	87	G1/8	M12X1.25	50	57.5	8	42	91	62	4	13
80	32	4	8	107	G1/8	M16X1.5	56	64	8.5	47.5	111	82	4	17
100	40	4	8	128	G1/4	M20X1.5	66.5	76.5	10.5	56	133	103	5	22

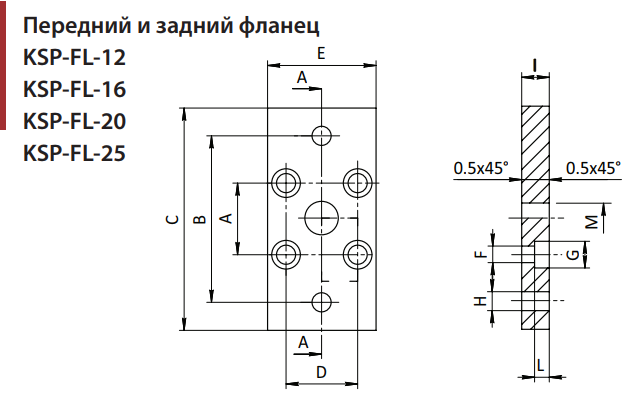

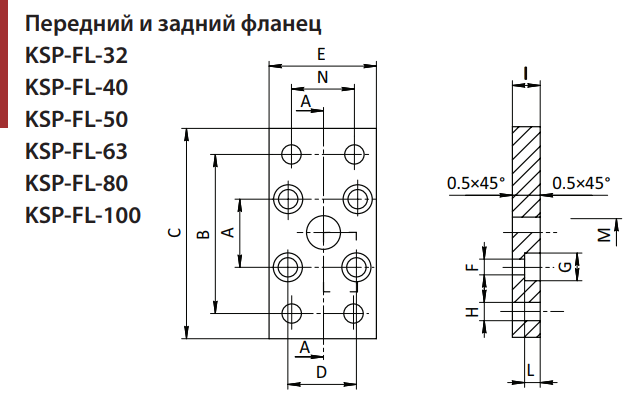

Модель	Ø	A	B	C	D	E	F	G	H	I	L	M
KSP-FL-12	12	18	43	55	18	29	4.5	9	5.5	10	5.4	10
KSP-FL-16	16	18	43	55	18	29	4.5	9	5.5	10	5.4	10
KSP-FL-20	20	22	55	70	22	36	5.5	10	6.6	10	5.4	12
KSP-FL-25	25	26	60	76	26	40	5.5	10	6.6	10	5.4	12

Модель	Ø	A	B	C	D	E	F	G	H	I	L	M	N
KSP-FL-32	32	32	65	80	32	50	6.6	11	7	10	6.4	14	32
KSP-FL-40	40	42	82	102	42	60	6.6	11	9	10	6.4	14	36
KSP-FL-50	50	50	90	110	50	68	9	15	9	12	8.6	18	45
KSP-FL-63	63	62	110	130	62	87	11	15	9	15	10.6	18	50
KSP-FL-80	80	82	135	160	82	107	11	18	12	15	10.6	23	63
KSP-FL-100	100	103	163	190	103	128	11	18	14	15	10.6	28	75

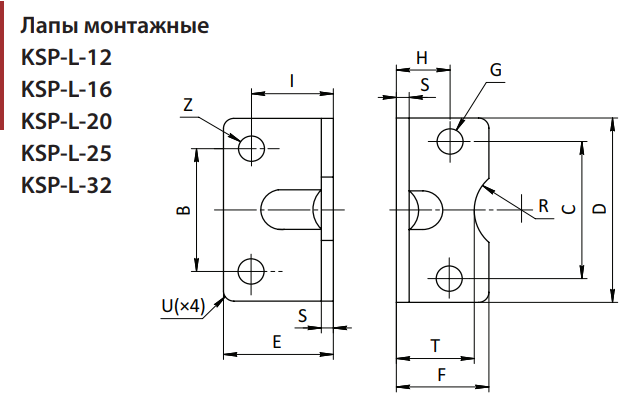

Модель	Ø	C	B	D	E	F	G	H	I	S	T	R	U	Z
KSP-L-12	12	18	18	30	17.5	17.5	4.4	13	13	3	15	9	2	5.5
KSP-L-16	16	18	18	30	17.5	17.5	4.4	13	13	3	15	9	2	5.5
KSP-L-20	20	22	22	36	22	22	5.4	16	16	4	17	10	2	6.6
KSP-L-25	25	26	26	40	22	23	5.4	17	16	4	19	11	2	6.6
KSP-L-32	32	32	32	50	26	24	6.6	16	18	5	20	12	2	6.6

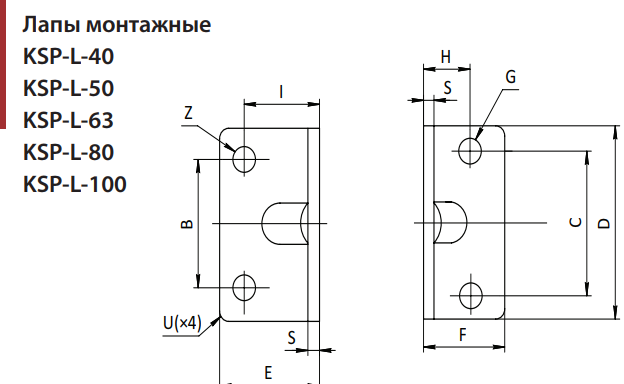

Модель	Ø	C	B	D	E	F	G	H	I	S	T	R	U	Z
KSP-L-40	40	42	42	60	28	29.5	6.6	21.5	20	5	5	9	2	5.5
KSP-L-50	50	50	50	68	32	30	9	22	24	6	5	9	2	5.5
KSP-L-63	63	62	62	84	39	39	9	28.5	27	6	5	11	2	6.6
KSP-L-80	80	82	82	102	36.5	36.5	11	24.5	30	8	5	11	2	6.6
KSP-L-100	100	103	103	123	38.5	38.5	11	26.5	33	8	5	13.5	2	6.6
