Направляющие Серия N

Направляющие серии N могут использоваться совместно с цилиндрами серии CS (ISO 6432) и KS-06, KS-07 (ISO 6431/ VDMA 24562).

Полное описание

В наличии

Код: Серия N

Цена:

у нас существует оптовая и розничная цена

Узнать цену

Нужна консультация?

Оплата

Безналичный расчет

Гарантия итальянской компании

Обмен или возврат в течении 14 дн.

Описание

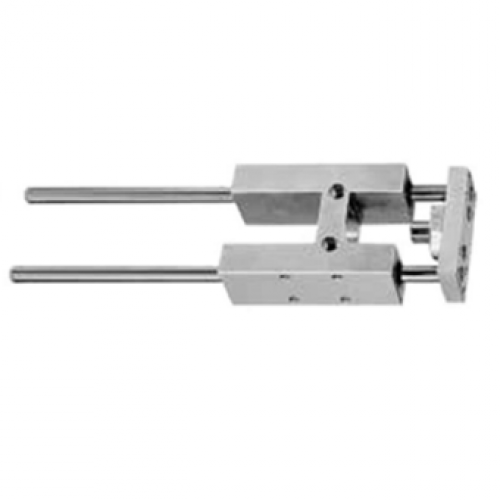

Направляющие серии N могут использоваться совместно с цилиндрами серии CS (ISO 6432) и KS-06, KS-07 (ISO 6431/ VDMA 24562). Использование направляющих позволяет повысить нагрузочную способность
пневматических цилиндров и их долговечность. Направляющие этой серии
поставляются в трех исполнениях:

CS – облегченная направляющая с подшипниками скольжения.
CG – усиленная направляющая с подшипниками скольжения.
CL – усиленная направляющая с подшипниками качения.

КОНФИГУРАЦИЯ СЕРИИ N

N	—	CS	—	32	—	50

N	Серия
—
CS	CS – облегченная направляющая с подшипником скольжения; CG – усиленная направляющая с подшипником скольжения; CL – усиленная направляющая с линейным шариковым подшипником.
—
32	Диаметр поршня стандарта ISO6432, мм: 20, 25; Диаметр поршня стандарта ISO6431, мм: 32, 40, 50, 63.
—
50	Ход цилиндра устанавливаемого в направляющую

Габаритные и присоединительные размеры

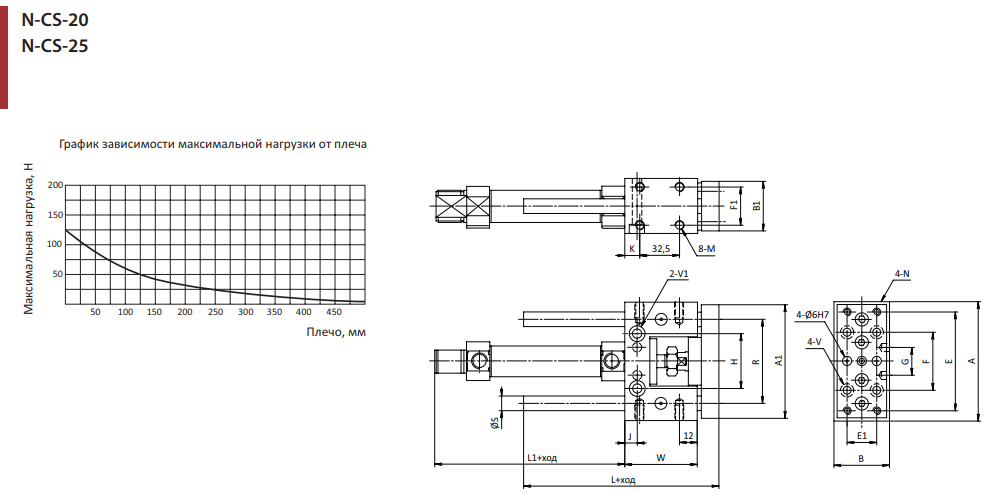

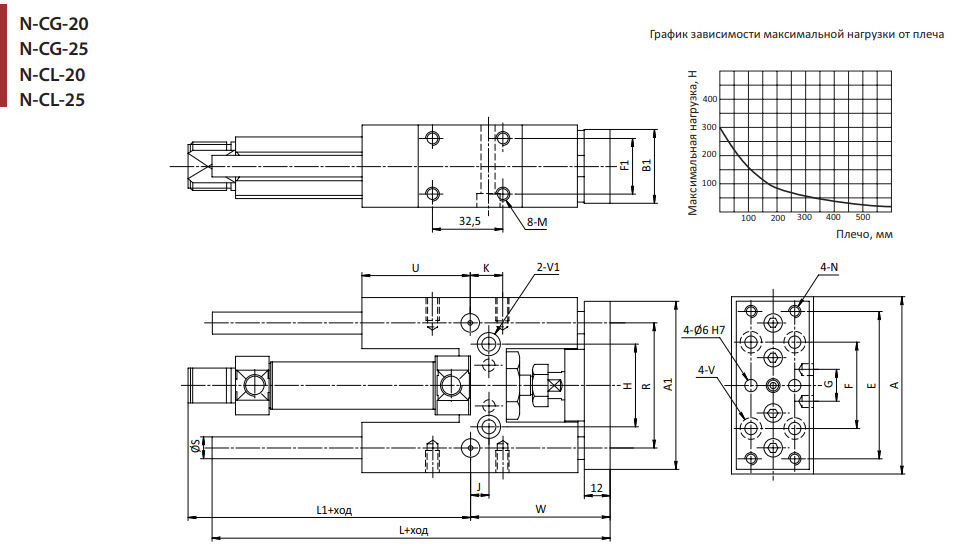

Модель	Ø	A	A1	B	B1	E	E1	F	F1	G	H	J	K	L	L1	M	N	R	S	V	W
N-CS-25	25	82	78	38	34	68	20	40	26	19	38	8.5	8.5	8.5	81	M6 глуб. 11мм	M6 глуб. 11мм	58	10	Ø6.5, Ø11	65
N-CS-20	20	82	78	38	34	68	20	40	26	19	38	8.5	8.5	8.5	81	M6 глуб. 11мм	M6 глуб. 11мм	58	10	Ø6.5, Ø11	65

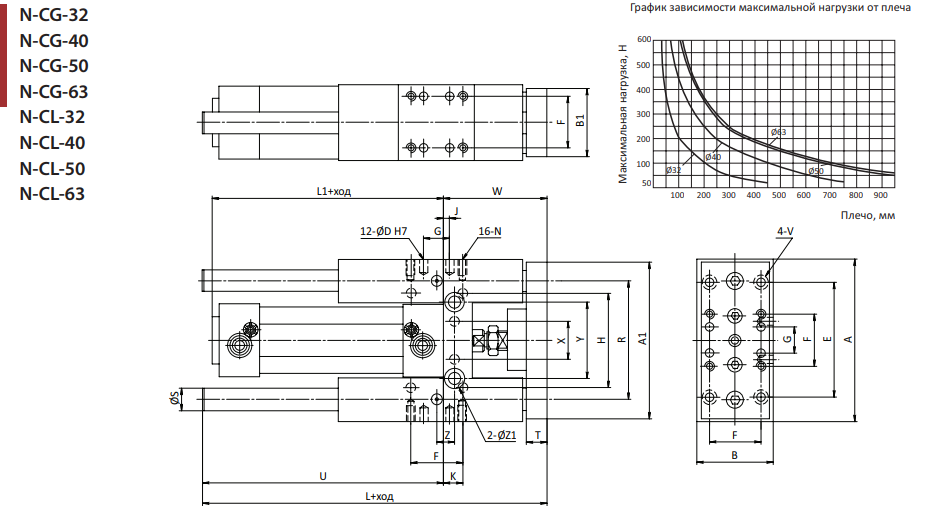

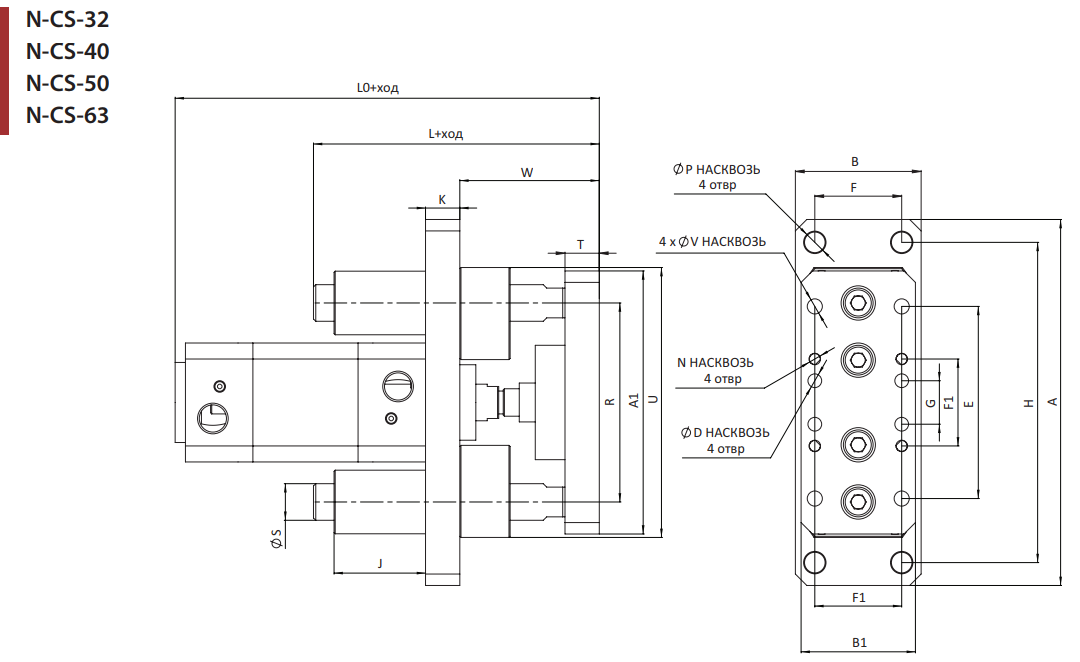

Модель	Ø	A	A1	B	B1	D	E	F	F1	G	H	J	K	L	LO	N	P	R	S	T	U	V	W
N-CS-32	32	130	95	50	45	Ø6	78	32.5	32.5	-	116	27	15	115	168.5	M6	Ø6.6	74	12	15	95	Ø6.5, Ø11	55
N-CS-40	40	160	115	55	50	Ø6	84	38	38	19	140	40	15	125	185.5	M6	Ø9	87	16	15	118	Ø6.5, Ø11	61
N-CS-50	50	180	135	70	65	Ø6	100	46.5	46.5	23	160	38	18	138	202	M8	Ø9	104	20	18	136	Ø9, Ø14	74
N-CS-63	63	180	145	85	80	Ø6	105	56.6	56.6	23	160	42	18	148	219.5	Ø6.8, M8	Ø9	110	20	18		Ø9, Ø15	74.5
