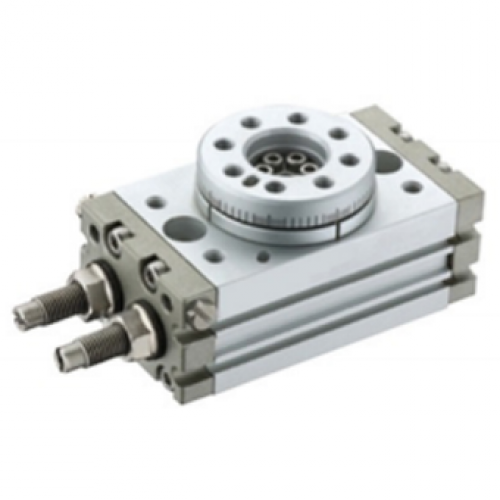

Поворотные цилиндры Серия PCR

Поворотные пневмоцилиндры серии PCR с регулируемым углом поворота от 0° до 190°. Для определения положения поршня используется геркон, установленный на корпус цилиндра. Для безударной остановки в крайних положениях и регулировки хода могут использоваться гидродемпферы, по умолчанию для регулировки хода используются регулировочные болты. Данная серия цилиндров сконструирована для использования в конструкцииповоротных столов.

ХАРАКТЕРИСТИКИ:

1. Диаметр, мм: 10, 20, 30, 50, 70, 100, 200
2. Действие: Двухстороннее
3. Рабочая среда: Воздух (после фильтра 40 мкм)
4. Диапазон рабочего давления: Для диаметров: 10, 20 мм: 2 – 7 Бар; 30, 50, 70, 100, 200 мм: 1 – 7 Бар
5. Регулирование угла поворота: 0 – 190°
6. Диаметр пневмоцилиндра: Для поршня 10 мм – 15 мм; 20 мм – 18 мм; 30 мм – 21 мм; 50 мм – 25 мм; 70 мм – 28 мм; 100 мм – 32 мм; 200 мм – 40 мм;
7. Крутящий момент: Для диаметров: 10 мм – 0.3; 15 мм – 0.75; 20 мм – 1.8; 30 мм – 3.1 40 мм – 5.3;
8. Тип гидродемпфера для моделей G: Для поршня: 10 мм – GD-08-05; 20, 30 мм – GD-10-06; 50 мм – GD-14-14; 70, 100 мм – GD-20-15; 200 мм – GD-27-25;
9. Максимальная кинетическая энергия при повороте для обычного исполнения, млДж: Для поршня: 10 мм – 7; 30 мм – 48; 50 мм – 81; 70 мм – 240; 100 мм – 320; 200 мм – 560;
10. Максимальная кинетическая энергия при повороте для исполнения G, млДж: Для поршня 10 мм – 39; 20 мм – 116; 30 мм – 116; 50 мм – 294; 70 мм – 1100; 100 мм – 1600; 200 мм – 2900;
11. Соединение: Для диаметров: 10, 20 мм – М5х0.8; 30, 50, 70, 100, 200 мм – G1/8"

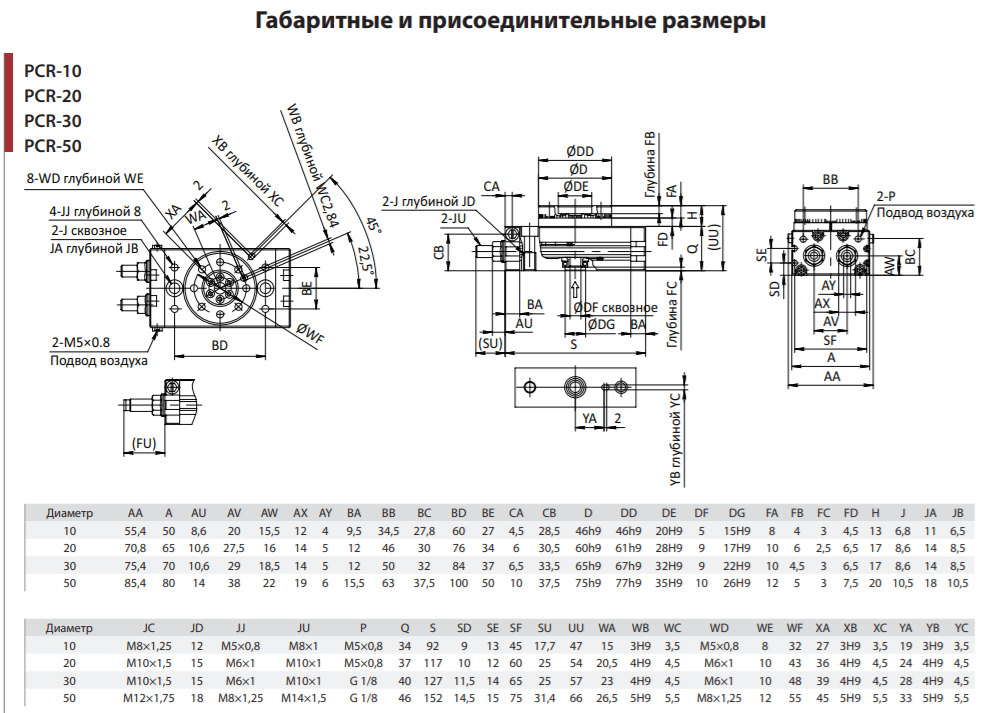

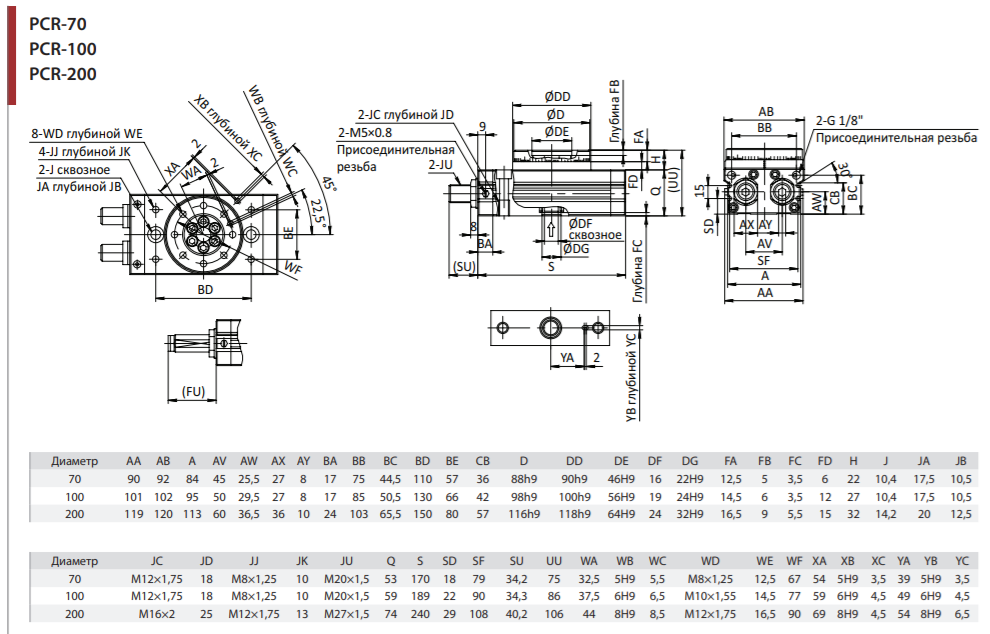

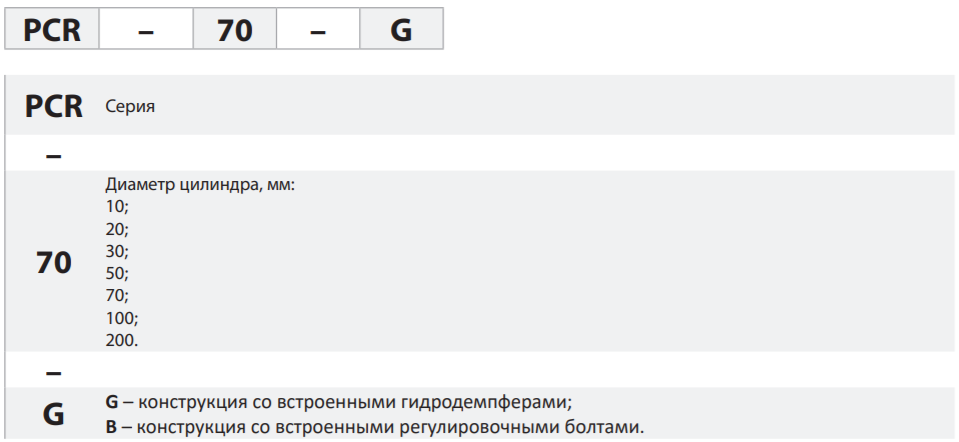

КОНФИГУРАЦИЯ СЕРИИ PCR
