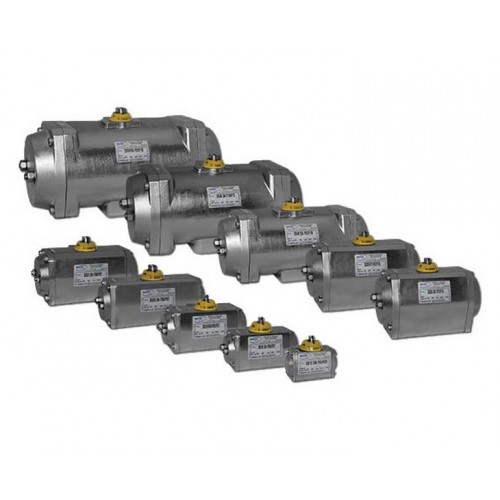

Пневматический привод из нержавеющей стали серии SТ

Скачать каталогПневмопривода из нержавеющей стали

Полное описание

В наличии

Код: ST

Цена:

у нас существует оптовая и розничная цена

Узнать цену

Нужна консультация?

Оплата

Безналичный расчет

Гарантия итальянской компании

Обмен или возврат в течении 14 дн.

Описание

Пневмопривода из нержавеющей стали самое надежное решение технологических задач.
Высокая стойкость к коррозии на протяжение всего срока службы. Приводы Max-Air изготовленные по стандартам ISO, обеспечивают легкость монтажа. Два ограничителя хода Max-Air Technology позволяют достичь диапазона хода до 110° в приводе с углом отклонения 90°.

ХАРАКТЕРИСТИКИ И ПРЕИМУЩЕСТВА:

• Шестерня из нержавеющей стали с противовыбросовой защитой в оба направления.
• Площадка крепления к арматуре по стандарту ISO 5211/DIN 3337.
• Верхние отверстия для вспомогательного оборудования стандартизированы по NAMUR VDI/VDE 3845 и ISO 5211.
• Пневмосоединения - 1/4” BSP.
• Питание: Воздух (при необходимости воздушно-масляная смесь), гидравлическое масло мин. 1 бар – макс. 8 бар.
• Стандартная температура эксплуатации: -20ºC / +80ºC.
• Серийный номер на корпусе

ОПЦИОНАЛЬНОЕ ИСПОЛНЕНИЕ:

Зеркальная полировка корпуса.

ДОПОЛНИТЕЛЬНОЕ ОСНАЩЕНИЕ:

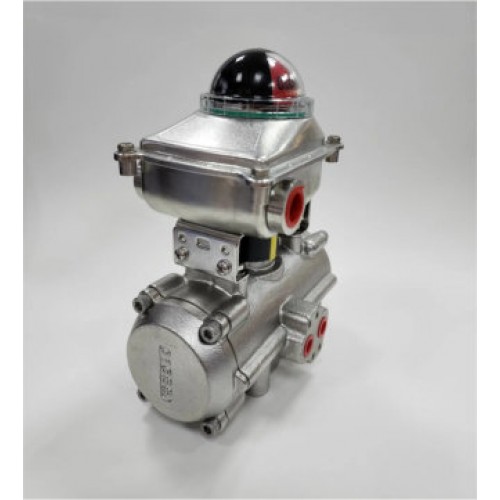

Концевые выключатели из нержавеющей стали;
Электромагнитные распределители к приводам из нержавеющей стали.

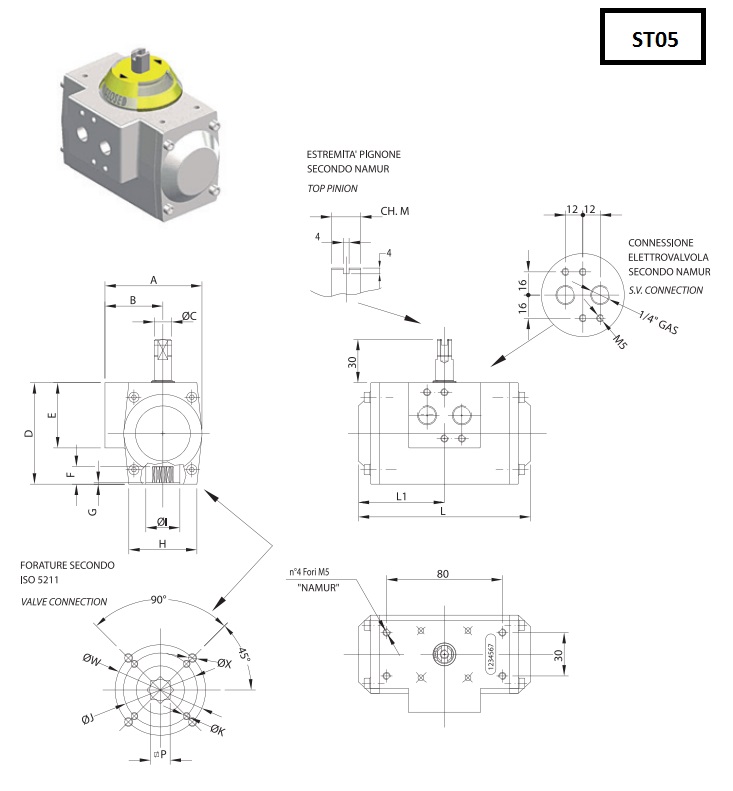

Размеры:

Модель

ØC

ØI

ØJ

ØW

DSQ P

ISO 5211

ST05

12,5

1,5

119

M5x9

M6x9

F03/F05

Расход воздуха:

	Модель	ST05	ST15	ST20	ST25	ST30	ST35	ST40	ST45	ST55	ST65
DA	N Lt	0,22	0,41	0,71	1,1	1,4	2,45	3,05	4,4	9	16,6
DA	Cu-In	13,5	25,6	44,4	68,7	88,9	153,1	190,6	275	565	1037,5
SR 7x5	N Lt	0,13	0,18	0,29	0,48	0,65	1,2	1,6	1,85	4,1	7,1
SR 7x5	Cu-In	8	11,2	18,1	30	40,6	75	100	115,6	256,3	443,8

Маса (кг):

	Модель	ST05	ST15	ST20	ST25	ST30	ST35	ST40	ST45	ST55	ST65
DA	кг	1,9	3,6	4,5	7,1	8,4	13,5	13,2	27	32,5	40
DA	Lbs	4,18	7,92	9,9	15,62	18,48	29,7	29	59,4	71,5	88
SR 7x5	кг	2	3,8	4,9	7,6	9,15	15	14,7	29,6	37,3	49,6
SR 7x5	Lbs	4,4	8,36	10,78	16,72	20,13	33	32,3	65,12	82,06	109,12

Размеры:

Модель	A	B	ØC	D	E	F	G	H	ØI	L	L1	M	ØJ	K	ØW	X	DSQ P	ISO 5211
ST15	81	47	12	81	45	19	2	64	33	175	82,5	10	50	M6x9	70	M8x12	14	F05/F07
ST20	96	54	14	98	45	19	2	76,5	35	186	88,5	10	50	M6x9	70	M8x12	17	F05/F07
ST25	96	54	22	98	45	23	2	76,5	40,5	248	119,5	14	50	M6x9	70	M8x12	17	F05/F07
ST30	114	62	19,5	117	45	23	2	90,5	40,5	241	115	14	50	M6x9	70	M8x12	17	F05/F07
ST35	131	62	19,5	154	45	30	3	90,5	40,5	261	123	14	70	M8x12	102	M10x115	22	F07/F10

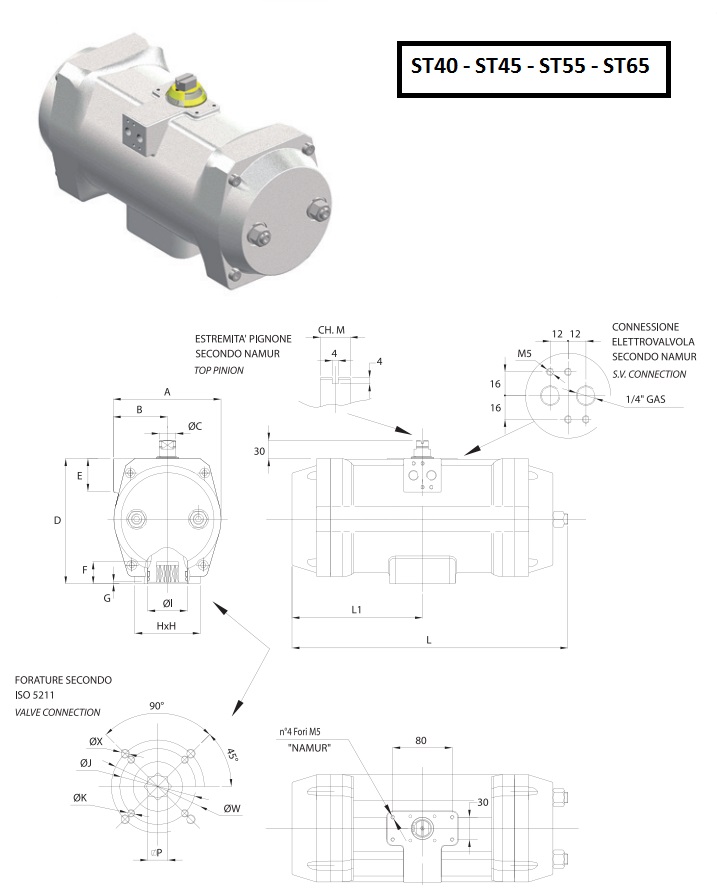

Размеры:

Модель	A	B	ØC	D	E	F	G	H	ØI	L	L1	M	ØJ	K	ØW	X	DSQ P	ISO 5211
ST40	131	66	19,5	154	45	30	3	88	45	305	145	14	70	M10x12	102	M10x15	22	F07/F10
ST45	145	73	28	168,5	45	30	3	88	56,5	367	175,5	20	70	M10x12	102	M10x15	22	F07/F10
ST55	181	91	28	202	48	37	3	124	66,5	428	209	20	102	M10x15	125	M12x18	27	F10/F12
ST65	230	114	28	257	48	50	4	140	80	525	251	20	102	M10x15	140	M12x18	36	F10/F14

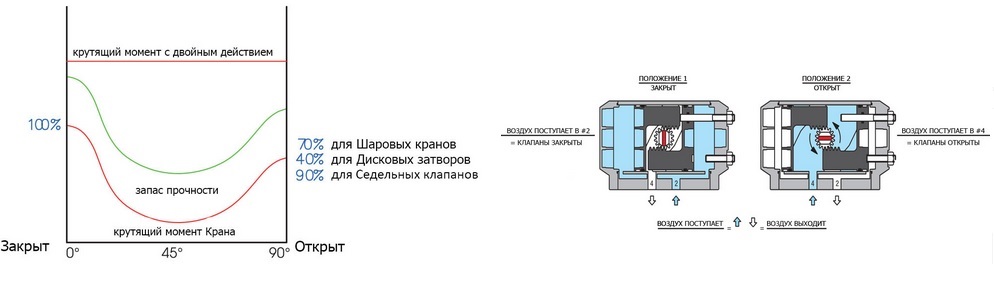

График 1

Таблица крутящего момента приводов двойного действия в Н·м

Модель	2 бар	3 бар	4 бар	5 бар	5,62 бар	6 бар	7 бар	8 бар	9бар	10 бар
ST05	5	7,6	10,1	12,6	14,1	15,1	17,6	20,2	22,7	25,2
ST15	11	16,5	22	27,5	30,9	33	38,5	44	49,5	55
ST20	20	30	40	50	56,5	60	70	80	90	100
ST25	30,2	45,3	60,4	75,5	84,5	90,6	105,7	120,8	135,9	151
ST30	40	60,3	80,4	100,5	112,7	120,6	140,7	160,8	180,9	201
ST35	64,4	96,6	128,8	161,1	180,4	193,3	225,5	257,7	289,9	322,1
ST40	80,4	120,9	161,2	201,5	225,7	241,8	282,2	322,5	362,8	403,1
ST45	125,8	188,7	251,6	314,5	352,7	377,4	440,3	503,2	566,1	629
ST55	241,6	362,3	483,1	603,9	676,4	724,7	845,5	966,3	1087,1	1207,8
ST65	483,2	724,8	966,4	1208	1357,8	1449,6	1691,2	1932,8	2174,4	2416

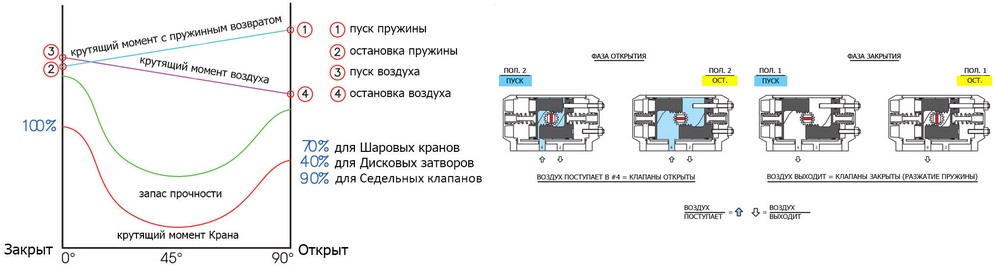

График 2

Таблица крутящего момента приводов с пружинным возвратом в Н·м

Модель	Кол-во пружин	Положение 1 Усилие пружинны		Положение 2 Усилие открытия
		Положение 1 Усилие пружинны		3 бар		4 бар		5 бар		5,62 бар		6 бар		7 бар		8 бар
		ПУСК	ОСТ.	ПУСК	ОСТ.	ПУСК	ОСТ.	ПУСК	ОСТ.	ПУСК	ОСТ.	ПУСК	ОСТ.	ПУСК	ОСТ.	ПУСК	ОСТ.
ST05	1+1	3,7	2,5	5,1	3,9	7,6	6,4	10,1	8,9	11,6	10,4	12,6	11,4	15,1	13,9	17,7	16,5
	2+2	7,4	5	2,6	0,2	5,1	2,7	7,6	5,2	9,1	6,7	10,1	7,7	12,6	10,2	15,2	12,8
	3+3	11,2	7,5	-	-	-	-	5,1	1,5	6,6	3	0,6	4	10,1	6,5	12,7	9,1
ST15	2+2	8,4	6	10,5	8,1	16	13,6	21,5	19,1	24,6	22,5	27	24,6	32,5	30,1	38	35,6
	3+3	12,6	9,1	7,4	3,9	12,9	9,4	18,4	14,9	21,8	18,3	23,9	20,4	29,4	25,9	34,9	31,4
	4+4	16,9	12,1	-	-	9,9	5,1	15,4	10,6	18,8	14	20,9	16,1	26,4	21,6	31,9	27,1
	5+5	21,1	15,1	-	-	6,9	0,9	12,4	6,4	15,8	9,8	17,9	11,9	23,4	17,4	28,9	22,9
	7+5	25,3	18,1	-	-	-	-	9,4	2,2	12,8	5,6	14,9	7,7	20,4	13,2	25,9	18,7
ST20	2+2	13,8	10,4	19,6	16,2	29,6	26,2	39,6	36,2	46,1	42,7	49,6	46,2	59,6	56,2	69,6	66,2
	3+3	20,8	15,6	14,4	9,2	24,4	19,2	34,4	29,2	40,9	35,7	44,4	39,2	54,4	49,2	64,4	59,2
	4+4	27,7	20,8	9,2	2,3	19,2	12,3	29,2	22,3	35,7	28,8	39,2	32,3	49,2	42,3	59,2	52,3
	5+5	34,6	26	-	-	14	5,4	24	15,4	30,5	21,9	34	25,4	44	35,4	54	45,4
	7+5	41,6	31,2	-	-	-	-	18,8	8,4	25,3	14,9	28,8	18,4	38,8	28,4	48,8	38,4
ST25	2+2	22,1	14	31,3	23,2	46,4	38,3	61,5	53,4	70,5	62,4	76,6	68,5	91,7	83,6	106,8	98,7
	3+3	33,2	20,9	24,4	12,1	39,5	27,2	54,6	42,3	63,6	51,3	69,7	57,4	84,8	72,5	99,9	87,6
	4+4	44,2	27,9	17,4	1,1	32,5	16,2	47,6	31,3	56,6	40,3	62,7	46,4	77,8	61,5	92,9	76,6
	5+5	55,3	34,9	-	-	25,5	5,1	40,6	20,2	49,6	29,2	55,7	35,3	70,8	50,4	85,9	65,6
	7+5	66,3	41,9	-	-	-	-	33,6	9,2	42,6	18,2	48,7	24,3	63,8	39,4	78,9	54,5
ST30	2+2	28,3	21,1	39,2	32	59,3	52,1	79,4	72,2	91,6	84,4	99,5	92,3	119,6	112,4	139,7	132,5
	3+3	42,4	31,6	28,7	17,9	48,58	38	68,9	58,1	81,4	70,3	89	79,2	109,1	98,3	129,2	118,4
	4+4	56,6	42,2	18,1	3,7	38,2	23,8	58,3	43,9	70,5	56,1	78,4	64	98,5	84,1	118,6	104,2
	5+5	70,7	52,7	-	-	27,7	9,7	47,8	29,8	60	42	67,9	49,9	88	70	108,1	90,1
	7+5	84,9	63,2	-	-	-	-	37,3	15,6	49,5	27,8	54,7	35,7	77,5	55,8	97,6	75,9
ST35	2+2	46,5	34,6	62	50,1	94,2	82,3	126,5	114,6	145,8	133,9	158,7	146,8	190,9	179	223,1	211,2
	3+3	69,7	52	44,6	26,9	76,8	59,1	109,1	91,4	128,4	110,7	141,3	123,6	173,5	155,8	205,7	188
	4+4	93	69,3	27,2	3,6	59,5	35,8	91,8	68,1	111,1	87,4	124	100,3	156,2	132,5	188,4	164,7
	5+5	116,2	86,6	-	-	42,2	12,6	74,5	44,9	93,8	64,2	106,7	77,1	138,9	109,3	171,11	141,4
	7+5	139,5	104	-	-	-	-	57,1	21,6	76,4	40,9	89,3	53,8	121,5	86	153,7	118,2
ST40	2+2	57	41,9	79	63,9	119,3	104,2	159,6	144,5	183,8	168,7	199,9	184,8	240,3	225,2	280,6	265,5
	3+3	85,5	62,8	58,1	35,4	98,4	75,7	138,7	116	162,9	140,2	179	156,3	219,4	196,7	259,7	237
	4+4	114,1	83,7	37,2	6,8	77,5	47,1	117,8	87,4	142	111,6	158,1	127,7	198,5	168,1	238,8	208,4
	5+5	142,6	104,7	-	-	56,5	18,6	96,8	58,9	121	83,1	137,1	99,2	177,5	139,6	217,8	179,9
	7+5	171,1	125,6	-	-	-		75,9	30,4	100,1	54,6	116,2	70,7	156,6	111,1	196,9	151,4
ST45	2+2	100,4	63,1	125,6	88,3	188,5	151,2	251,2	214,1	289,6	252,3	314,3	277	377,2	339,9	440,1	402,8
	3+3	150,6	94,7	94	38,1	156,9	101	219,8	163,9	258	202,1	282,7	226,8	345,6	289,7	408,5	352,6
	4+4	200,8	126,2	-	-	125,4	50,8	188,3	113,7	226,5	151,9	251,2	176,6	314,1	239,5	377	302,4
	5+5	251	157,8	-	-	-	-	156,7	63,5	194,9	101,7	219,6	126,4	282,5	189,3	345,4	252,2
	7+5	301,2	189,3	-	-	-	-	125,2	13,3	163,4	51,5	188,1	76,2	251	139,1	313,9	202
ST55	2+2	167,9	119,1	243,2	194,4	364	315,2	484,4	436	557,3	508,5	605,6	556,8	726,4	677,6	847,2	798,4
	3+3	251,8	178,7	183,6	110,5	304	231,3	425,2	352,1	497,7	424,6	546	472,9	66,8	593,7	787,6	714,5
	4+4	335,7	238,3	124	26,6	244,8	147,4	365,6	268,2	438,1	340,7	486,4	389	607,2	509,8	728	630,6
	5+5	419,7	297,8	-	-	185,3	63,4	306,1	184,2	378,6	256,7	426,8	305	547,7	425,8	668,5	546,6
	7+5	503,6	357,4	-	-	-	-	246,5	100,3	319	172,8	367,3	221,1	488,1	341,9	608,9	462,7
ST65	2+2	317,1	235,2	489,6	404,7	731,2	649,3	972,8	890,9	1122,6	1040,7	1214,4	1132,5	1456,5	1374	1697,6	1615,5
	3+3	475,7	352,8	372	249,1	613,6	490,7	855,2	732,3	1005	882,1	1096,8	973,9	1338,4	1216	1580	1457,1
	4+4	634,2	470,5	254,3	90,6	495,9	332,2	737,5	573,8	887,3	723,6	979,1	815,4	1220,7	1057	1462,3	1298,6
	5+5	792,8	588,1	-	-	378,3	173,6	619,9	415,2	769,7	565	861,5	656,8	1103,1	898,4	1344,7	1140
	7+5	951,6	705,6	-	-	260,8	14,8	502,4	256,4	652,2	406,2	744	498	985,6	739,6	1227,2	981,2
