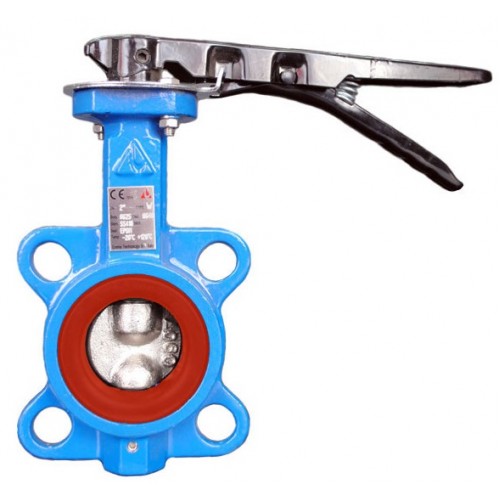

Дисковый затвор WAFER с уплотнением СИЛИКОН с ручным управлением

Дисковый затвор WAFER с уплотнением СИЛИКОН с ручным управлением

Корпус: чугун, углеродистая сталь, нержавеющая сталь
Диск: никелированный чугун, нержавеющая сталь
Давление: Pn 10-16 Бар
Присоединение: межфланцевое
Размеры: Dn 40 – Dn 1000
Температура – 30 С ° до + 150 С°
Уплотнение: СИЛИКОН

Площадка под привод ISO 5211

Полное описание
В наличии
Код: PV-BF
Цена:
у нас существует оптовая и розничная цена
Оплата
Безналичный расчет
Гарантия итальянской компании
Обмен или возврат в течении 14 дн.

Дисковые затворы изготавливаются уже несколько десятилетий, но популярность они начали завоевывать сравнительно недавно, благодаря преимуществам, по сравнению с шаровыми кранами и обратными клапанами. Дисковые затворы Max-Air Technology  возможно применять в таких отраслях,  как химическая промышленность, нефте-/газо- добыча, водоочистные сооружения и пищевая промышленность и другие.

ПРЕИМУЩЕСТВА:

- Высокая коррозийная стойкость - контакт рабочей среды происходит только с диском и уплотнением. Эпоксидная окраска корпуса затвора.
- Малый вес, небольшие габаритные размеры.
- Отсутствие необходимости постоянного обслуживания затвора.
- Легкая замена уплотнений.
- Присоединительная площадка по стандарту ISO5211 позволяет напрямую смонтировать на затвор электрический, или пневматический привод.
- Без силиконовой смазки.
- Возможность работы в вакуумных системах.

Совместимость и применимость седел из эластомеров:

Эластомеры Общее применение Диапазон температур Несовместим с:




СИЛИКОН

Напитки – Пищевые продукты.  -30° C ÷ +150°C  углеводородами,
растворителями,
парами.





Таблица материалов

Пункт

Деталь

Материал

ASTM

Примечание

1

Корпус

Высокопрочный чугун

A536 GR.65-45-18



Углеродистая сталь

ASTM A216



Нержавеющая сталь

A351



2 & 4

Шток

Нержавеющая сталь



Нижний шток

Сталь

ASTM A476



3

Диск

Нержавеющая сталь



Высокопрочный чугун (Никелированное покрытие)









5 & 7

Верхняя и нижняя втулки

PTFE + Графит



6,8 & 13

Уплотнительное кольцо

Витон



9

Уплотнение



Натуральная резина(NBR, BUNA)



-10°C ÷ +80°C

ХАЙПАЛОН



-18°C ÷ +100°C

НЕОПРЕН



-20°C ÷ +100°C

Этиленопропиленовая резина (EPDM)



-20°C ÷ +120°C

Этиленопропиленовая резина EPDM HT (EPT)



-20°C +140°C

PTFE поверх EPDM



-20°C +120°C

СИЛИКОН



-30°C +150°C

Фтористый каучук (ВИТОН)



-18°C +200°C

10

Винт, фиксирующий нижний шток

Нержавеющая сталь



11

Заглушка

Нержавеющая сталь



12 & 15

Винты

Нержавеющая сталь



14

Площадка фиксации штока

Нержавеющая сталь




Условный объемный расход

Размер

10°

20°

30°

40°

50°

60°

70°

80°

90°

DN40

1 1/2"

0,1

1,8

7

16

32

41

59

76

99

DN50

2"

0,1

2

11

22

42

58

86

120

132

DN65

2  1/2"

0,2

4

20

37

65

98

142

202

256

DN80

3"

0,3

8

21

38

86

125

198

392

505

DN100

4"

0,4

14

35

77

140

232

401

702

936

DN125

5"

0,9

29

62

132

232

392

625

922

1109

DN150

6"

2,1

42

96

203

372

611

1105

2009

2521

DN200

8"

3,2

65

191

401

726

1211

1901

3555

4812

DN250

10"

3,9

151

321

695

1232

2065

3740

6183

7498

DN300

12"

5

234

495

1065

1909

3178

5905

8805

9928

DN350

14"

5,8

338

712

1554

2771

4560

7220

10854

12915

DN400

16"

8

460

980

2133

3780

6289

9909

14961

16626

DN450

18"

10

613

1301

2822

5029

8325

13178

19743

23705

DN500

20"

12

790

1678

3623

6468

10698

16938

25396

27915

DN600

24"

21

860

2521

5567

9807

16550

26128

39206

43212

DN700

28"

29

1.255

3645

6654

11001

18680

29709

44366

49500

DN800

32"

42

2.387

4761

8712

13709

20612

31401

48189

68251

DN900

36"

58

3.006

6069

11125

17412

26089

39742

60895

86355

DN1000

40"

88

3.409

8391

15317

24134

36133

55021

84425

119750


Техническое описание

Диаметры

DN40 до DN1000



Соответствие стандарту

EN593, BS5155, MSSSP67 и API609



Межфланцевое расстояние в соответствии с

DIN EN 558-1Basic Series 20 (DIN3202K1) API609 ISO5272



Присоединительная площадка

По стандарту ISO 5211



Максимальное рабочее давление

16 Бар - DN40 - DN300



10 Бар - DN350 - DN1000



Тестирование

DIN3230, API598



Температурный режим

Натуральная резина(NBR, BUNA)

 -10°C до +80°C

EPDM

 -20°C до +120°C

EPDM HT(EPT)

 -20°C до +140°C

PTFE поверх EPDM

 -20°C до +120°C

СИЛИКОН

 -30°C до +150°C

ВИТОН

 -18°C до +200°C


Крутящий момент (Нм)

Размер

PN10

PN16

Размер

PN6

PN10

DN40/1,5"

18

20

DN350/14"

608

695

DN50/2"

18

20

DN400/16"

860

960

DN65/2,5"

20

26

DN450/18"

1095

1290

DN80/3"

29

40

DN500/20"

1370

1690

DN100/4"

38

50

DN600/24"

1580

1800

DN125/5"

75

85

DN700/28"

2650

2900

DN150/6"

95

110

DN800/32"

3500

3835

DN200/8"

160

180

DN900/36"

4450

4865

DN250/10"

265

292

DN1000/40"

8200

10125

DN300/12"

452

496




МЕЖФЛАНЦЕВЫЕ ЗАТВОРЫ



Габаритно-присоединительные размеры



Размер затвора

 Присоединительная площадка

D

4-h/M

Верхний

фланец ISO5211

DN

дюйм

L

H1

H2

H3

□S

ANSI

PN10

PN16

ANSI

PN10

PN16

125/150

125/150

40

1½"

33

63

125

32

9

98,4

110

110

16

18

18

F05

50

2

42

66

130

32

9/11

120,7

125

125

19

18

18

F05

65

45

82

141

32

9/11

139,7

145

145

19

18

18

F05

80

3

45

90

148

32

9/11

152,4

160

160

19

18

18

F05

100

4

52

108

170

33

11

190,5

180

180

19

18

18

F07

125

5

54

123

187

33

14

215,9

210

210

22

18

18

F07

150

6

56

138

202

33

14

241,3

240

240

22

22

22

F07

200

8

60

170

238

39

17

298,5

295

295

22

22

22

F10

250

10

66

200

272

39

22

362

350

355

25

22

26

F10

300

12

77

236

305

39

22

431,8

400

410

25

22

26

F10

350

14

77

266

368

40

22

476,3

460

470

29

22

26

F10

400

16

86

301

400

42

33*

539,8

515

525

29

26

30

F14

450

18

105

317

422

42

37*

577,9

565

585

32

26

30

F14

500

20

130

361

480

55

39*

635

620

650

32

26

33

F16

600

24

152

459

562

60

48*

749,3

725

770

35

30

36

F16

700

28

165

520

624

75

55*

863,6

840

840

35

30

36

F25

800

32

190

591

672

75

55*

977,9

950

950

UNC 1½”

33

39

F25

900

36

207

656

720

96

70*

1085,9

1050

1050

UNC 1½”

M30

M36

F25

1000

40

216

721

800

102

78*

1200

1160

1170

UNC 1½”

M33

M39

F30


РУЧКА(РЫЧАГ)



DN

Размер

A

B

C

D

4-d

DN40-DN80

1 1/2" - 3"

220

24

50

74

7

DN100

4"

260

25

70

101

10

DN125-DN150

5"-6"

260

25

70

101

10

DN200

8"

360

31

102

150

12

DN250-300

10"-12"

360

31

102

150

12


РУЧНОЙ ДУБЛЕР



Размер затвора

Крутящий момент на выходе

Крутящий момент на входе

Соотношение

Количество оборотов

A

B

С

K

h1

h2

H

Присоединительная площадка ISO5211

1,5”-4”

150

18

40:01:00

10

45

42,5

80

11X11

48

22

100

F05/F07

5”-6”

250

22

37:01:00

9,25

65

50

100

17X17

55

28

120

F07

8”-12”

500

45

42:01:00

10,5

57

53

118

22X22

69

36

200

F07/F10

14"

1000

90

42:01:00

10,5

76

66

152

27X27

78

42

300

F10/F12/F14

16"-18"

1800

110

60:01:00

15

100

89

200

60*

87

50

300

F12/F14/F16

20"

3400

165

68:01:00

17

118

123

252

80*

91

50

400

F14/F16

24"

4500

165

88:01:00

22

145

153

315

80*

100

50

400

F16/F25

28"-32"

7900

150

184:01:00

46

155

50

310

86*

131

66

400

F16/F25

36"

10100

150

250:01:00

62,5

178

95

360

100*

166

80

400

F25/F30

40"

16 500

150

720:01:00

180

210

240

470

128*

158

75

500

F25/F3

* Примечание: размеры с пометкой “*” – макс. диаметр отверстия вала

БОЛТОВОЕ КРЕПЛЕНИЕ ПРИ МОНТАЖЕ


Размеры болтов и шпилек для установки



Размер

PN10

PN16

Шпильки (WAFER тип)

Болты (LUG тип)

Шпильки (WAFER тип)

Болты (LUG тип)

(мм)

(дюйм)

К-во

Ø.xL1

Длина

К-во

Ø.xL1

К-во

Ø.xL1

Длина

К-во

Ø.xL1

40

1.5"

4

M6x100

120

-

-

4

M6x100

120

-

-

50

2"

4

M16x110

130

4x2

M16x40

4

M16x110

130

4x2

M16x40

65

2.5"

4

M16x120

140

4x2

M16x45

4

M16x120

140

4x2

M16x45

80

3"

8

M16x120

140

8x2

M16x45

8

M16x120

140

8x2

M16x45

100

4"

8

M16x130

150

8x2

M16x50

8

M16x130

150

8x2

M16x50

125

5"

8

M16x130

150

8x2

M16x50

8

M16x130

150

8x2

M16x50

150

6"

8

M20x140

165

8x2

M20x50

8

M20x140

165

8x2

M20x50

200

8"

8

M20x150

175

8x2

M20x55

12

M20x150

175

12x2

M20x55

250

10"

12

M20x160

185

12x2

M20x60

12

M24x160

185

12x2

M24x60

300

12"

12

M20x170

195

12x2

M20x65

12

M24x170

200

12x2

M24x65

350

14"

16

M20x170

195

16x2

M20x65

16

M24x170

200

16x2

M24x65

400

16"

16

M24x190

220

16x2

M24x75

16

M27x200

230

16x2

M27x75

450

18"

20

M24x220

250

20x2

M24x80

20

M27x220

254

20x2

M27x80

500

20"

20

M24x260

290

20x2

M24x90

20

M30x260

294

20x2

M30x90

600

24"

20

M27x290

324

20x2

M27x100

20

M33x290

334

20x2

M33x100

700

28"

24

M27x300

334

-

-

20

M33x300

341

4x2

M33x90

800

32"

24

M30x330

364

-

-

24

M36x330

375

-

-

900

36"

24

M30x350

388

4x2

M30x100

-

-

-

-

-

1000

40"

24

M33x370

411

4x2

M30x100

-

-

-

-

-

Характеристики
Вид WAFER
Тип управления ручной
Материал корпуса чугун:углеродистая сталь:нержавеющая сталь
Материал диска никелированный чугун:нержавеющая сталь
Уплотнение СИЛИКОН
Давление PN, бар 10:16
Заказать звонок
Имя
Номер телефона
Сообщение

Нажимая «Получить» я соглашаюсь с обработкой персональных данных.
