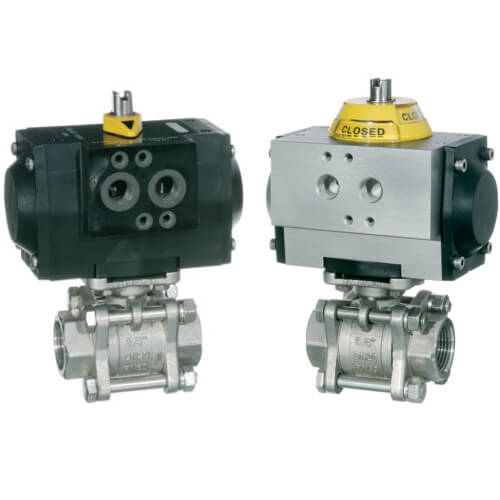

Шаровый кран, 2-ходовой, 3-х составной, нерж. сталь, Dn8-100, Pn63 BSP/ NPT/под приварку встык/под приварку внахлест с пневмоприводом

Шаровый кран, 2-ходовой, 3-х составной, нерж. сталь, Dn8-100, Pn63 BSP/ NPT/под приварку встык/под приварку внахлест с пневмоприводом

Двухходовой, трехсоставной, шаровый кран
Корпус и шар: нерж./сталь AISI316
Корпус: с проушиной
Размер: Dn8 – Dn100
Присоединение: резьба, под приварку встык, под приварку внахлёст 1/4" – 4"
Уплотнение: PTFE
Площадка под привод: ISO5211
Максимальное давление: 63 бар.
Среда применения: вода, воздух, газ, масло, химические и нефтехимические продукты, агрессивные среды.

Полное описание
В наличии
Код: MT/UT-V13
Цена:
у нас существует оптовая и розничная цена
Оплата
Безналичный расчет
Гарантия итальянской компании
Обмен или возврат в течении 14 дн.
ХАРАКТЕРИСТИКИ КРАНА:

1. Кран шаровой полнопроходной из нержавеющей стали, из 3 частей
2. Трубная коническая резьба: (DIN 2999), трубная дйюмовая (NPT), коническая резьба (ANSI B 2.1), под сварку внахлёст (ANSI B 16.11), под сварку встык (ANSI B 16.25)
3. Изготовлен из AISI 316 (CF8M)
4. Седло шара: PTFE + 15% стекловолокно
5. Уплотнительное кольцо штока: VITON
6. Прокладка штока: PTFE + 15% графит
7. Блокирующая система
8. Привод непосредственного монтажа ISO 5211
9. Невыпадающий шток
10. Макс. рабочее давление: 63 кг/см2
11. Рабочая температура: -25°C +180°C.

ХАРАКТЕРИСТИКИ ПРИВОДА:

1. Приводы двойного действия/с пружинным возвратом
2. Изготовлены из технополимера, алюминия, или нержавеющей  стали AISI 316
3. Рабочее давление: 2÷8 бар (для технополимера) – 2÷10 бар (для алюминия и нержавеющей стали)
4. Рабочая температура: -20°C +80°C.

 ОПЦИИ:

•    Исполнение для низких температур: -50°C
•    Исполнение для высоких температур: +150 °C
•    Никелированное покрытие
•    Эпоксидное покрытие
•    Электромагнитные распределители стандарта NAMUR
•    Датчики положения
•    Позиционеры
•    Ручной дублер
•    Пневмодроссель
•    Фитинг под пневмотрубку
•    Пневмотрубка.

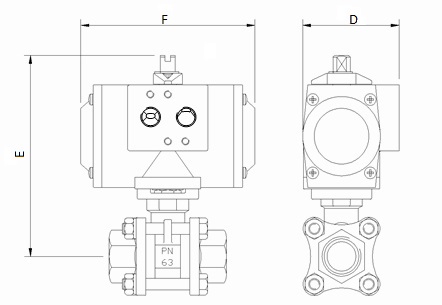

Размеры под приводы двойного действия алюминиевые:


Модель

Размер

DN

PN

D

E

F

MT05DE-V13*M14

1/4"

8

63

67

138

119

MT05DE-V13*I38

3/8"

10

63

67

138

119

MT05DE-V13*A12

1/2"

15

63

67

141

119

MT05DE-V13*B34

3/4"

20

63

67

143

119

MT05DE-V13*C10

1"

25

63

67

146

119

MT07DE-V13*D13

1 1/4"

32

63

70

153

168

MT15DE-V13*E15

1 1/2"

40

63

81

172

175

MT17DE-V13*F20

2"

50

63

81

179

207

MT20DE-V13*G25

2 1/2"

65

63

96

230

186

MT25DE-V13*H30

3"

80

63

96

240

248

MT35DE-V13*L40

4"

100

63

131

312

261

* Для комплектации заменить на G=газовая(BSP) резьба; N=трубная(NPT) резьба; B=сварка встык; S=сварка внахлест

Размеры под приводы с пружинным возвратом алюминиевые:


Модель

Размер

DN

PN

D

E

F

MT05S2-V13*M14

1/4"

8

63

67

138

119

MT05S2-V13*I38

3/8"

10

63

67

138

119

MT07S4-V13*A12

1/2"

15

63

70

138

168

MT15S4-V13*B34

3/4"

20

63

81

154

175

MT17S4-V13*C10

1"

25

63

81

157

207

MT20S4-V13*D13

1 1/4"

32

63

96

183

186

MT25S4-V13*E15

1 1/2"

40

63

96

189

248

MT30S4-V13*F20

2"

50

63

114

215

241

MT35S3-V13*G25

2 1/2"

65

63

131

286

261

MT40S4-V13*H30

3"

80

63

131

296

305

MT45S4-V13*L40

4"

100

63

145

328

367

* Для комплектации заменить на G=газовая(BSP) резьба; N=трубная(NPT) резьба; B=сварка встык; S=сварка внахлест

Размеры под приводы двойного действия из технополимера:


Модель

Размер

DN

PN

D

E

F

UT10DE-V13*M14

1/4"

8

63

67

128

119

UT10DE-V13*I38

3/8"

10

63

67

128

119

UT10DE-V13*A12

1/2"

15

63

67

131

119

UT10DE-V13*B34

3/4"

20

63

67

133

119

UT10DE-V13*C10

1"

25

63

67

136

119

UT13DE-V13*D13

1 1/4"

32

63

86

166

160

UT13DE-V13*E15

1 1/2"

40

63

86

172

160

UT18DE-V13*F20

2"

50

63

101

201

175

UT18DE-V13*G25

2 1/2"

65

63

101

235

175

* Для комплектации заменить на G=газовая(BSP) резьба; N=трубная(NPT) резьба; B=сварка встык; S=сварка внахлест

Размеры под приводы с пружинным возвратом из технополимера:


Модель

Размер

DN

PN

D

E

F

UT10S2-V13*M14

1/4"

8

63

67

128

119

UT10S2-V13*I38

3/8"

10

63

67

128

119

UT13S3-V13*A12

1/2"

15

63

86

151

160

UT13S3-V13*B34

3/4"

20

63

86

153

160

UT18S3-V13*C10

1"

25

63

101

178

175

UT18S4-V13*D13

1 1/4"

32

63

101

188

175

* Для комплектации заменить на G=газовая(BSP) резьба; N=трубная(NPT) резьба; B=сварка встык; S=сварка внахлест



Характеристики
Вид двухходовой
Тип управления пневмопривод
Тип присоединения под приварку
Материал корпуса нержавеющая сталь
Диаметр DN, мм 8:10:15:20:25:32:40:50:65:80:100
Давление PN, бар 63
