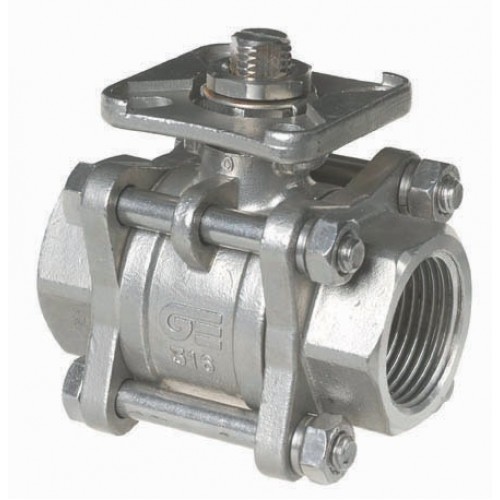

Шаровый кран, 2-ходовой, 3-х составной,нерж. сталь, Dn8-100, Pn63 BSP/ NPT/под приварку внахлест/под приварку встык

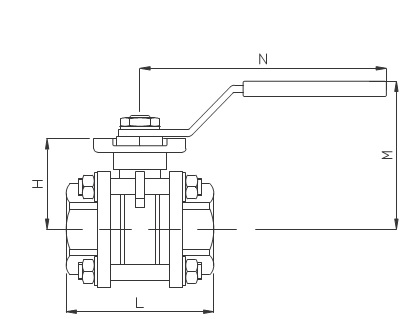

Модель |
Размер |
DIN |
PN |
Р |
Н |
N |
L (мм) |
М |
Вес |
|
Газ & NPT |
Под сварку встык & внахлест |
|||||||||
PV02-V13*M14 |
1/4" |
8 |
63 |
11 |
36 |
112 |
47.6 |
60 |
0.39 |
|
PV02-V13*I38 |
3/8" |
10 |
63 |
12.7 |
36 |
112 |
47.6 |
60 |
0.38 |
|
PV02-V13*A12 |
1/2" |
15 |
63 |
15 |
40 |
112 |
56 |
55 |
60 |
0.44 |
PV02-V13*B34 |
3/4" |
20 |
63 |
20 |
42 |
138 |
73 |
70 |
0.82 |
|
PV02-V13*C10 |
1" |
25 |
63 |
25 |
45 |
138 |
82 |
81 |
70 |
1.02 |
PV02-V13*D13 |
1 1/4" |
32 |
63 |
32 |
55 |
160 |
91 |
88 |
1.79 |
|
PV02-V13*E15 |
1 1/2" |
40 |
63 |
40 |
60 |
205 |
104 |
103 |
94 |
2.47 |
PV02-V13*F20 |
2" |
50 |
63 |
50 |
68 |
205 |
120 |
100 |
3.47 |
|
PV02-V13*G25 |
2 1/2" |
65 |
63 |
65 |
102 |
330 |
155 |
150 |
8.80 |
|
PV02-V13*H30 |
3" |
80 |
63 |
80 |
112 |
330 |
182 |
165 |
12.40 |
|
PV02-V13*L40 |
4" |
100 |
63 |
100 |
128 |
340 |
220 |
229 |
175 |
20.30 |
ПРИСОЕДИНЕНИЯ:

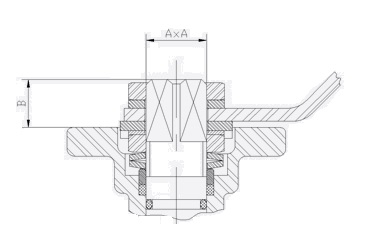

Модель |
Размер |
ISO 5211 |
AxA (мм) |
B (мм) |

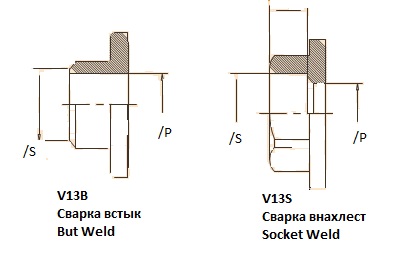

Сварка встык |
Сварка внахлёст |
|
T (мм) |
S (мм) |
K (мм) |
|||||
PV02-V13*M14 |
1/4" |
F03 |
9 x 9 |
10 |
23 |
14.1 |
10 |
PV02-V13*I38 |
3/8" |
F03 |
9 x 9 |
10 |
23 |
17.6 |
10 |
PV02-V13*A12 |
1/2" |
F03-F04 |
9 x 9 |
11 |
24 |
21.7 |
10 |
PV02-V13*B34 |
3/4" |
F04-F05 |
11 x 11 |
11 |
30 |
27.1 |
14 |
PV02-V13*C10 |
1" |
F04-F05 |
11 x 11 |
11 |
33.5 |
33.8 |
14 |
PV02-V13*D13 |
1 1/4" |
F05-F07 |
14 x 14 |
15 |
41.5 |
42.6 |
15 |
PV02-V13*E15 |
1 1/2" |
F05-F07 |
14 x 14 |
15 |
51.5 |
48.7 |
15 |
PV02-V13*F20 |
2" |
F05-F07 |
14 x 14 |
15 |
63 |
61.1 |
19 |
PV02-V13*G25 |
2 1/2" |
F07-F10 |
17 x 17 |
19 |
83.5 |
73.8 |
21 |
PV02-V13*H30 |
3" |
F07-F10 |
17 x 17 |
19 |
100 |
89.8 |
24 |
PV02-V13*L40 |
4" |
F07-F10 |
17 x 17 |
19 |
118.5 |
115.5 |
35 |

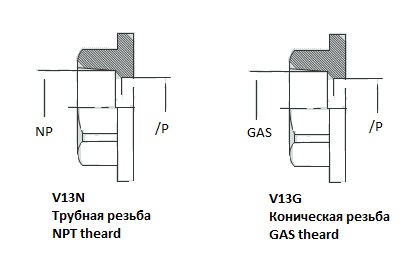

* Для комплектации заменить на G=газовая(BSP) резьба; N=трубная(NPT) резьба; B=сварка встык; S=сварка внахлест

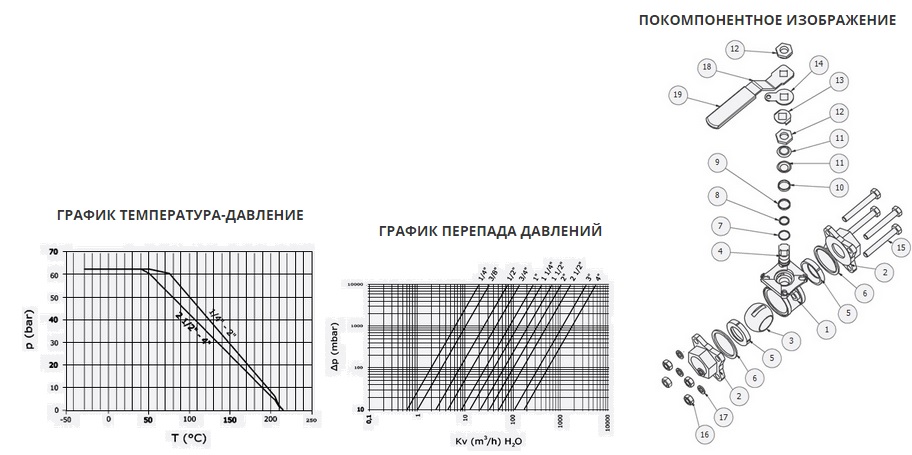

ИЗДЕЛИЯ:
Nº |
Деталь |
Материал |
Item |
1 |
Корпус |
DIN 1.4408 (ASTM A351 CF8M) |
Body |
2 |
Крышка |
DIN 1.4408 (ASTM A351 CF8M) |
Cap |
3 |
Шар |
DIN 1.4401 (AISI 316) |
Ball |
4 |
Шток |
DIN 1.4401 (AISI 316) |
Stem |
5 |
Седло шара |
PTFE + 15% стекловолокно |
Ball seat |
6 |
Прокладка |
PTFE + 15% GF / графит |
Gasket |
7 |
Прокладка кольцевая фрикционная |
PTFE + 15% GF /графит |
Trust Washer |
8 |
Кольцо уплотнительное |
VITON / ВИТОН |
O-ring |
9 |
Сальник штока |
PTFE |
Stem packing |
10 |
Уплотнение штока |
DIN 1.4301 (AISI 304) |
Stem ring |
11 |
Пружина тарельчатая |
Нержавеющая сталь 301 / Stainless Steel |
Belleville washer |
12 |
Гайка |
DIN 1.4301 (AISI 304) |
Nut |
13 |
Шайба пружинная |
DIN 1.4301 (AISI 304) |
Lock Washer |
14 |
Ограничитель |
DIN 1.4301 (AISI 304) |
Stopper |
15 |
Болт |
DIN 1.4301 (AISI 304) |
Bolt |
16 |
Гайка |
DIN 1.4301 (AISI 304) |
Nut |
17 |
Шайба Гровера |
DIN 1.4301 (AISI 304) |
Grover |
18 |
Рукоятка |
DIN 1.4301 (AISI 304) |
Handle |
19 |
Оплетка рукоятки |
VINYL / ВИНИЛ |
Handle sleeve |
Характеристики | |
Вид | двухходовой |
Тип управления | ручной |
Тип присоединения | под приварку |
Материал корпуса | нержавеющая сталь |
Диаметр DN, мм | 8:10:15:20:25:32:40:50:65:80:100 |
Давление PN, бар | 63 |
