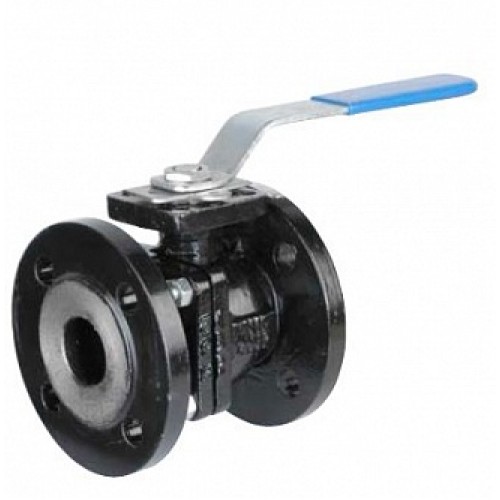

Шаровый кран, 2-ходовой, фланцевый, чугун, Dn15-200, Pn16

Шаровый кран, 2-ходовой, фланцевый, чугун, Dn15-200, Pn16

Двухходовой, шаровый кран
Корпус: чугун,
Размер: Dn15 – Dn200
Присоединение фланец: 1/2" – 8"
Ручка (угол поворота 0-90°)
Температура: -20 С° до + 120 С°
Площадка под привод: ISO5211
Максимальное давление: 16 бар.
Полное описание
В наличии
Код: PV02-V25
Цена:
у нас существует оптовая и розничная цена
Оплата
Безналичный расчет
Гарантия итальянской компании
Обмен или возврат в течении 14 дн.
  ХАРАКТЕРИСТИКИ:

1. Шаровый кран полнопроходной двухсоставной
2. Изготовлен из высокопрочного чугуна GGG40
3. Фланцы DIN 2501 PN16
4. Седло шара: Тефлон + 15% стекловолокно
5. Уплотнительное кольцо штока: Витон
6. Защита штока от протечек
7. Антистатическая защита
8. Пожаробезопасное исполнение
9. Рабочая температура: -20°C +180°C.

ТАРЕЛЬЧАТЫЕ ПРУЖИНЫ:

Сглаживают возникающие «временные нагрузки» на уплотнение штока, обеспечивают герметичность даже при изменении параметров обслуживания.

ПРУЖИННАЯ ШАЙБА:

Не допускает развинчивания гайки штока при высокоцикловой эксплуатации.



РАЗМЕРЫ:


Модель

Размер

DN (мм)

PN(кг/cм²)

L (мм)

M (мм)

N (мм)

H (мм)

ØQ (мм)

ØR (мм)

G (мм)

Вес (кг)

PV02-V25DA12

1/2"

15

16

115

80

130

50

95

65

14

2,3

PV02-V25DB34

3/4"

20

16

120

80

130

55

105

75

14

2,9

PV02-V25DC10

1"

25

16

125

90

170

60

115

85

16

4

PV02-V25DD13

1 1/4"

32

16

130

102

170

74

140

100

17

5,4

PV02-V25DE15

1 1/2"

40

16

140

110

220

78

150

110

18

7

PV02-V25DF20

2"

50

16

150

120

220

86

165

125

18

9,4

PV02-V25DG25

2 1/2"

65

16

170

140

284

98

185

145

20

14,2

PV02-V25DH30

3"

80

16

180

150

284

114

200

160

20

17,7

PV02-V25DL40

4"

100

16

190

180

360

136

220

180

20

25,3

PV02-V25DN50

5"

125

16

325

215

447

165

250

210

20

36

PV02-V25DP60

6"

150

16

350

240

560

190

285

240

20

49,5

PV02-V25DR80

8"

200

16

400

320

1000

229

340

295

23

98,5


ПРИСОЕДИНЕНИЯ:


Модель

Размер

ISO 5211

AxA (мм)

B (мм)

PV02-V25DA12

1/2″

F03-F04

9

9,5

PV02-V25DB34

3/4″

F03-F04

9,5

PV02-V25DC10

1″

F04-F05

11

11,5

PV02-V25DD13

1 1/4″

F04-F05

11

11,5

PV02-V25DE15

1 1/2″

F05-F07

14

15,5

PV02-V25DF20

2″

F05-F07

14

15,5

PV02-V25DG25

2 1/2″

F07-F10

17

18,5

PV02-V25DH30

3″

F07-F10

17

18,5

PV02-V25DH40

4″

F07-F10

17

18,5

PV02-V25DH50

5″

F07-F10

17

18,5

PV02-V25DH60

6″

F10-F12

22

23

PV02-V25DH80

8″

F12-F14

22

25


ВЕЛИЧИНЫ КВ:


Размер

1/2"

3/4"

1"

1 1/4"

1 1/2"

2"

2 1/2"

3"

4"

5"

6"

8"

КВ (м³/ч) H2O

20

40

65

110

180

365

495

970

1620

2530

4050

8650

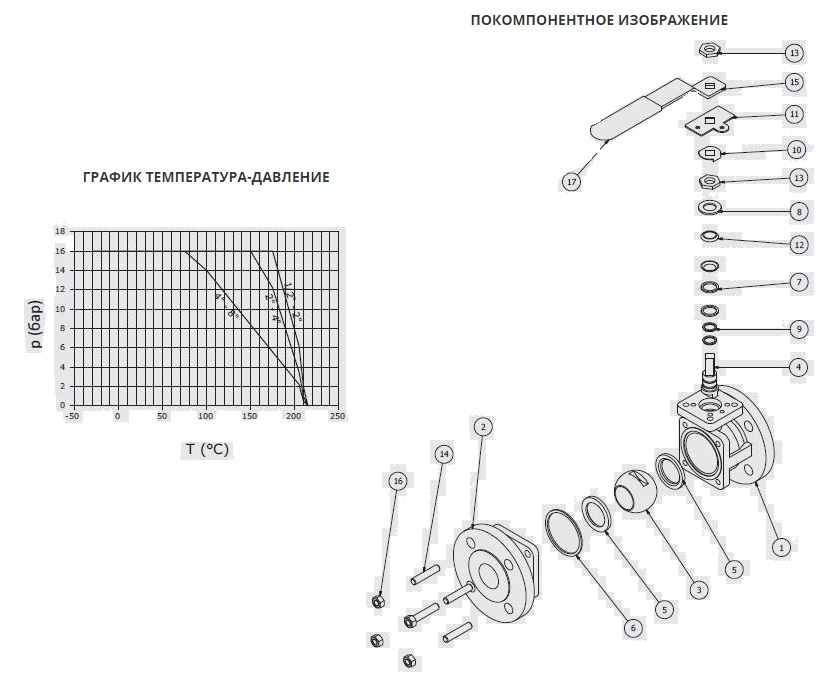

ИЗДЕЛИЯ:


Деталь

Материал

Item

1

Корпус

ВЧШГ (GGG40) Ductile Iron

Body

2

Крышка

ВЧШГ (GGG40) Ductile Iron

Cap

3

Шар

Нерж.сталь AISI 304 Stainless Steel

Ball

4

Шток

Нерж.сталь AISI 304 Stainless Steel

Stem

5

Седло шара

PTFE + 15% стекловолокно

Ball Seat

6

Прокладка

PTFE

Gasket

7

Прокладка кольцевая фрикционная

PTFE

Trust Washer

8

Уплотнение штока

Нерж.сталь AISI 304 Stainless Steel

Stem Ring

9

Кольцо уплотнительное

Витон

O-ring

10

Шайба пружинная

Нерж.сталь AISI 304 Stainless Steel

Lock Washer

11

Ограничитель

Нерж.сталь AISI 304 Stainless Steel

Stop Plate

12

Пружина тарельчатая

Нерж.сталь AISI 304 Stainless Steel

Belleville washer

13

Гайка рукоятки

Нерж.сталь AISI 304 Stainless Steel

Handle Nut

14

Шпилька

Нерж.сталь AISI 304 Stainless Steel

Stud Bolt

15

Рукоятка

Сталь

Handle

16

Гайка

Нерж.сталь AISI 304 Stainless Steel

Nut

17

Оплетка рукоятки

Винил

Handle sleeve



Характеристики
Вид двухходовой
Тип управления ручной
Тип присоединения фланцевый
Материал корпуса чугун
Диаметр DN, мм 15:20:25:32:40:50:65:80:100:125:150:200
Давление PN, бар 16
