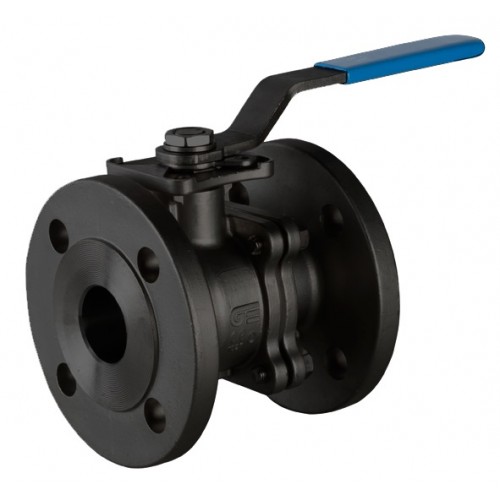

Шаровый кран, 2-ходовой, фланцевый, корпус - углерод. сталь, шар - нерж. сталь, Dn15-150, Pn20

Шаровый кран, 2-ходовой, фланцевый, корпус - углерод. сталь, шар - нерж. сталь, Dn15-150, Pn20

Двухходовой, шаровый кран
Корпус: углеродистая сталь,
Размер: Dn15 – Dn150
Присоединение: фланец 1/2" – 6"
Ручка: (угол поворота 0-90°)
Площадка под привод: ISO5211
Максимальное давление: 20 бар.
Температура: -20 С° до + 220 С°

Полное описание
В наличии
Код: PV02-V26
Цена:
у нас существует оптовая и розничная цена
Оплата
Безналичный расчет
Гарантия итальянской компании
Обмен или возврат в течении 14 дн.
ХАРАКТЕРИСТИКИ:

1. Шаровой кран полнопроходной из 2 частей
2. Шаровой кран с фланцем ISO 5211 непосредственного монтажа
3. Изготовлен из углеродистой стали WCB
4. Фланцы: ASME B 16.5 ANSI Class 150
5. Строительная длина: ASME B 16.10
6. Конструктивное исполнение: ASME B 16.34
7. Шар и шток изготовлены из нержавеющей стали AISI 316
8. Седло штока: PTFE + 15% графит
9. Сальник корпуса PTFE + графит (½” - 1 ¼”) и AISI 304 + графит (1 ½” a 6”)
10. Невыпадающий шток
11. Блокирующая система
12. Антистатическая защита
13. Испытания и контроль: стандарт API 598, API 6D
14. Макс. рабочее давление: 20 бар
15. Рабочая температура: -30°C ÷ +220°C – рекомендуется использовать наборы монтажных инструментов

ТАРЕЛЬЧАТЫЕ ПРУЖИНЫ:

Сглаживают возникающие «временные нагрузки» на уплотнение штока, обеспечивают герметичность даже при изменении параметров обслуживания.

ПРУЖИННАЯ ШАЙБА:

Не допускает развинчивания гайки штока при высокоцикловой эксплуатации.

АНТИСТАТИЧЕСКАЯ ЗАЩИТА:

Обеспечивает электрическую связь между шаром, штоком и корпусом, Не допускает аккумулирования статического заряда. Необходима при работе с горючими жидкостями.


РАЗМЕРЫ:


Модель

Размер

DN (мм)

L (мм)

M (мм)

N (мм)

H (мм)

ØQ (мм)

ØR (мм)

G (мм)

Вес (кг)

PV02-26WA12

1/2"

15

108

90

165

46,5

88,9

60,3

11,1

1,5

PV02-26WB34

3/4"

20

117

95

165

51,5

98,4

69,8

12,7

2,15

PV02-26WC10

1"

25

127

95

165

57,5

107,9

79,4

14,3

2,87

PV02-26WD13

1 1/4"

32

140

106

165

71,5

117,5

88,9

15,9

3,95

PV02V26WE15

1 1/2"

40

165

110

200

76,5

127

98,4

17,5

5,8

PV02-26WF20

2"

50

178

118

200

83,5

152,4

120,6

19

8,4

PV02-26WG25

2 1/2"

65

190

160

400

119

177,8

139,7

22,2

13,5

PV02-26WH30

3"

80

203

170

400

130

190,5

152,4

23,8

17,8

PV02-26WL40

4"

100

229

186

400

145

228,6

190,5

23,8

30,5

PV02-26WP60

6"

150

394

280

800

180

279,4

241,3

25,4

58


ПРИСОЕДИНЕНИЯ:

Модель

Размер

ISO 5211

AxA (мм)

B (мм)

PV02-V26WA12

1/2"

F04

9

9,5

PV02-V26WB34

3/4"

F04-F05

9

10

PV02-V26WC10

1"

F04-F05

11

11

PV02-V26WD13

1 1/4"

F05-F07

14

15,5

PV02-V26WE15

1 1/2"

F05-F07

14

15,5

PV02-V26WF20

2"

F05-F07

14

15,5

PV02-V26WG25

2 1/2"

F07-F10

17

21

PV02-V26WH30

3"

F07-F10

17

21

PV02-V26WL40

4"

F07-F10

17

21

PV02-V26WP60

6"

F10-F12

27

34


ВЕЛИЧИНЫ  КВ:

Размер

1/2"

3/4"

1"

1 1/4"

1 1/2"

2"

2 1/2"

3"

4"

6"

КВ (м3/ч)  H2O

17

38

62

115

150

250

410

900

1450

3700

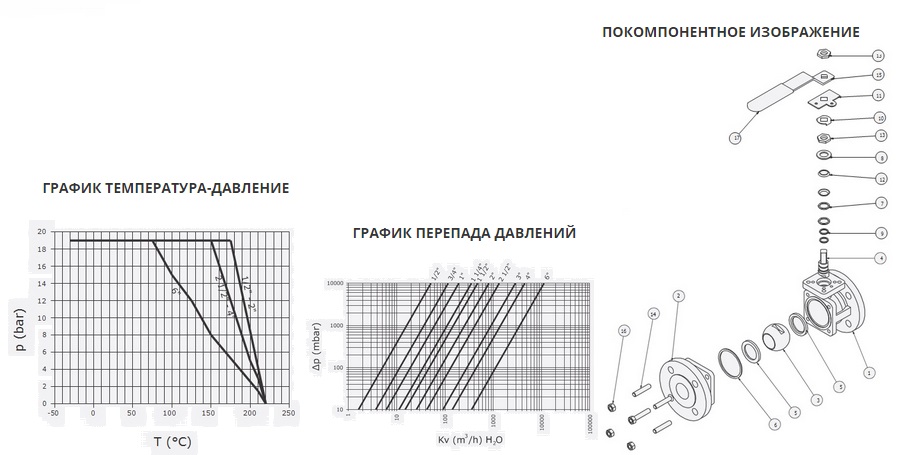

ИЗДЕЛИЯ:



Деталь

Материал

Item

1

Корпус

Углеродистая сталь WCB

Body

2

Крышка

Углеродистая сталь WCB

Cap

3

Шар

Нержавеющая сталь AISI 316

Ball

4

Шток

Нержавеющая сталь AISI 316

Stem

5

Седло шара

Тефлон + 15% графит

Ball Seat

6

Прокладка

PTFE + графит или AISI 304 + графит

Gasket

7

Прокладка кольцевая фрикционная

PTFE + графит

Trust Washer

8

Уплотнение штока

Нержавеющая сталь AISI 304

Stem Ring

9

Кольцо уплотнительное

Витон

O-ring

10

Шайба пружинная

Нержавеющая сталь AISI 304

Lock Washer

11

Ограничитель

Нержавеющая сталь AISI 304

Stop Plate

12

Пружина тарельчатая

Нержавеющая сталь AISI 301

Belleville washer

13

Гайка

Нержавеющая сталь AISI 304

Nut

14

Шпилька резьбовая

A193 - B8

Stud Bolt

15

Рукоятка

Сталь

Handle

16

Гайка

Нержавеющая сталь AISI 304

Nut

17

Оплетка рукоятки

Винил

Handle sleeve



Характеристики
Вид двухходовой
Тип управления ручной
Тип присоединения фланцевый
Материал корпуса углеродистая сталь
Диаметр DN, мм 15:20:25:32:40:50:65:80:100:150
Давление PN, бар 20
