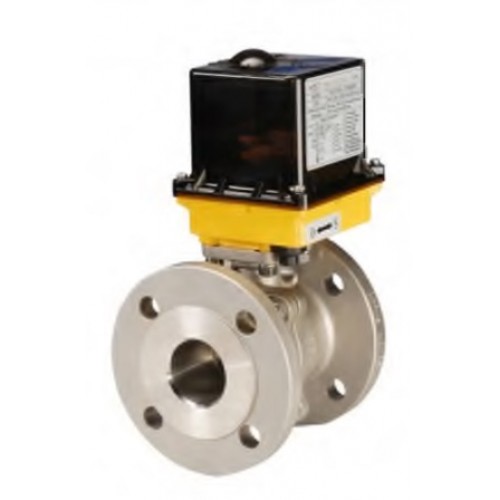

Шаровый кран, 2-ходовой, фланцевый, нерж. сталь CF8M/316, Dn15-200, Pn16-40 с электроприводом
Двухходовой, шаровый кран
Корпус – нерж. Сталь AISI 316
Размер: Dn15 – Dn200
Присоединение фланец: 1/2" – 8"
Ручка: (угол поворота 0-90°)
Площадка под привод: ISO5211
Максимальное давление: 16 - 40 бар.
Полное описание
В наличии
Код: AE-V27
Цена:
у нас существует оптовая и розничная цена
Оплата
Безналичный расчет
Обмен или возврат в
течении 14 дн.
ХАРАКТЕРИСТИКИ КРАНА:
1. Кран шаровой полнопроходной из 2 частей
2. Кран шаровой с фланцем ISO 5211 непосредственного монтажа
3. Изготовлен из нж. стали CF8M/316
4. Присоединительные фланцы: DIN 2501 а. PN40 для DN15-DN50 б. PN16 для DN65-DN200
5. Строительная длина ASME В 16.10
6. Конструктивное исполнение: ASME В 16.34
7. Шар и шток изготовлены из нерж.стали AISI 316
8. Седло штока PTFE + GRAPHITE+G.F.
9. Сальник корпуса VITON
10. Невыпадающий шток
11. Блокирующая система
12.Антистатическая защита
13.Испытания и контроль: стандарт API 598, API 6D
14. Макс. рабочее давление: 40/16 кг/см2
15. Рабочая температура: -30°С +180°С.
ХАРАКТЕРИСТИКИ ПРИВОДА:
1. Компактная конструкция
2. Все датчики на данном устройстве выполнены из металлокерамики.
3. Степень защиты IP67
4. Ручной дублер
5. 2 концевых выключателя в комплекте
6. Рабочая температура: -10°C +60°C.
ОПЦИИ:
• 2 дополнительных переключателя;
• Встроенное пропорциональное управление(позиционер), при заказе 220V;
• Возможность 100% нагрузки рабочего цикла;
• Исполнение 0-180°, 0-270°.
РАЗМЕРЫ ПОД ЭЛЕКТРОПРИВОД:
1. Кран шаровой полнопроходной из 2 частей
2. Кран шаровой с фланцем ISO 5211 непосредственного монтажа
3. Изготовлен из нж. стали CF8M/316
4. Присоединительные фланцы: DIN 2501 а. PN40 для DN15-DN50 б. PN16 для DN65-DN200
5. Строительная длина ASME В 16.10
6. Конструктивное исполнение: ASME В 16.34
7. Шар и шток изготовлены из нерж.стали AISI 316
8. Седло штока PTFE + GRAPHITE+G.F.
9. Сальник корпуса VITON
10. Невыпадающий шток
11. Блокирующая система
12.Антистатическая защита
13.Испытания и контроль: стандарт API 598, API 6D
14. Макс. рабочее давление: 40/16 кг/см2
15. Рабочая температура: -30°С +180°С.
ХАРАКТЕРИСТИКИ ПРИВОДА:
1. Компактная конструкция
2. Все датчики на данном устройстве выполнены из металлокерамики.
3. Степень защиты IP67
4. Ручной дублер
5. 2 концевых выключателя в комплекте
6. Рабочая температура: -10°C +60°C.
ОПЦИИ:
• 2 дополнительных переключателя;
• Встроенное пропорциональное управление(позиционер), при заказе 220V;
• Возможность 100% нагрузки рабочего цикла;
• Исполнение 0-180°, 0-270°.

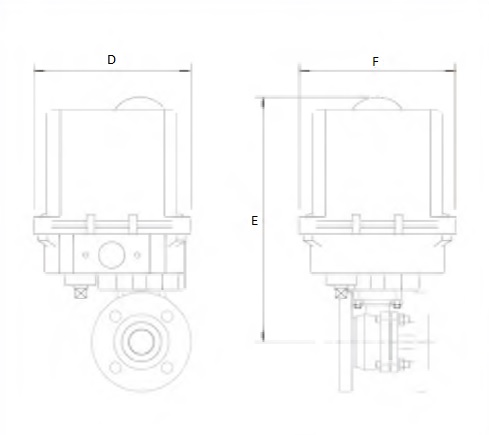

РАЗМЕРЫ ПОД ЭЛЕКТРОПРИВОД:
Модель |
Размер |
DN (мм) |
PN |
D(мм) |
M (мм) |
E (мм) |
F(мм) |
AE01*-V27SA12 |
1/2" |
15 |
40 |
115 |
85 |
170 |
95 |
AE01*-V27SB34 |
3/4" |
20 |
40 |
120 |
85 |
170 |
105 |
AE01*-V27SC10 |
1" |
25 |
40 |
125 |
95 |
170 |
116 |
AE01*-V27SD13 |
1 1/4" |
32 |
40 |
130 |
106 |
200 |
140 |
AE01*-V27SE15 |
1 1/2" |
40 |
40 |
140 |
110 |
200 |
150 |
AE02*-V27SF20 |
2" |
50 |
40 |
150 |
118 |
200 |
165 |
AE03*-V27SG25 |
2 1/2" |
65 |
16 |
170 |
170 |
380 |
185 |
AE03*-V27SH30 |
3" |
80 |
16 |
180 |
170 |
380 |
200 |
AE03*-V27SL40 |
4" |
100 |
16 |
190 |
170 |
380 |
220 |
AE04**-V27SN50 |
5" |
125 |
16 |
325 |
200 |
520 |
250 |
AE04*-V27SP60 |
6" |
150 |
16 |
350 |
220 |
620 |
285 |
AE05*-V27SR80 |
8" |
200 |
16 |
400 |
300 |
620 |
340 |
* Поставляется под различное напряжение
Характеристики | |
Вид | двухходовой |
Тип управления | электропривод |
Тип присоединения | фланцевый |
Материал корпуса | нержавеющая сталь |
Диаметр DN, мм | 15:20:25:32:40:50:65:80:100:125:150:200 |
Давление PN, бар | 16:40 |
