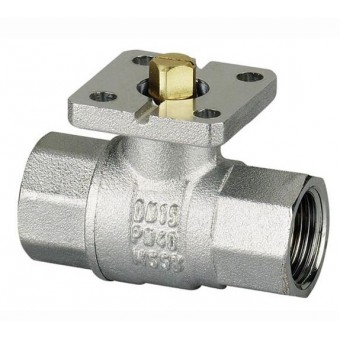

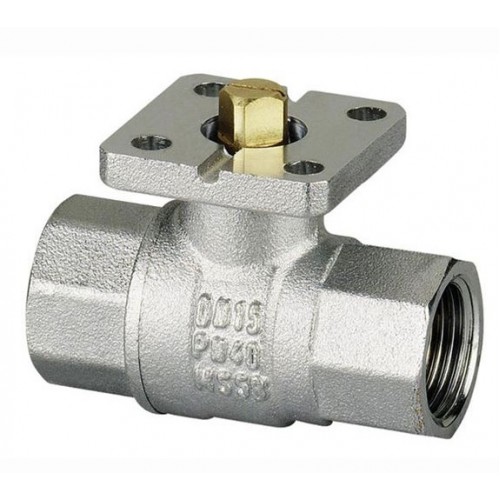

Шаровый кран, 2-ходовой, латунь, Dn8-100, Pn16-40



2. Резьба: стандарт ISO228-1
3. Латунь
4. Седла шара: Витон
5. Уплотнительное кольцо: Витон
6. Площадка под привод ISO 5211
7. Невыпадающий шток
8. Макс.рабочее давление: 40/16 кг/см2
9. Рабочая температура: -20°C +120°C – рекомендуется использовать наборы монтажных инструментов.

Модель |
Размер |
DN (мм) |
ØP (мм) |
K (мм) |
L (мм) |
H (мм) |
AxA (мм) |
B (мм) |
ISO 5211 |
PV02-VK64GM14A |
1/4" |
8 |
11.5 |
17 |
64 |
29 |
9 |
10 |
F03 |
PV02-VK64GI38A |
3/8" |
10 |
15 |
17 |
64 |
29 |
9 |
10 |
F03 |
PV02-VK64GA12A |
1/2" |
15 |
15 |
17 |
64 |
29 |
9 |
10 |
F03 |
PV02-VK64GB34A |
3/4" |
20 |
20 |
19 |
76 |
32 |
9 |
10 |
F03 |
PV02-VK64GC10A |
1" |
25 |
25 |
21 |
88 |
36 |
9 |
10 |
F03/F05 |
PV02-VK64GD13A |
1 1/4" |
32 |
32 |
22 |
96 |
41 |
9 |
10 |
F03/F05 |
PV02-VK64GE15A |
1 1/2" |
40 |
38 |
22 |
103 |
57 |
11 |
12 |
F03/F05 |
PV02-VK64GF20A |
2" |
50 |
45 |
25 |
121 |
64 |
11 |
12 |
F03/F05 |
PV02-VK64GG25A |
2 1/2" |
65 |
62 |
34 |
165 |
90 |
14 |
16 |
F07 |
PV02-VK64GH30A |
3" |
80 |
76 |
37 |
188 |
100 |
14 |
16 |
F07 |
PV02-VK64GL40 |
4" |
100 |
100 |
39,3 |
225 |
116,5 |
17 |
17,5 |
F07 |
Размер |
Температура |
PN |
Температура |
PN |
¼” ÷ 1” |
до 95°C |
40 |
От 96°C до 120°C |
16 |
1 ¼” |
до 95°C |
32 |
От 96°C до 120°C |
16 |
1 ½” ÷ 2 ½” |
до 95°C |
30 |
От 96°C до 120°C |
16 |
3” |
до 95°C |
25 |
От 96°C до 120°C |
16 |
4” |
до 95°C |
16 |
От 96°C до 120°C |
16 |

Nº |
Деталь |
Материал |
Item |
1 |
Корпус |
CW617N |
Body |
2 |
Крышка |
CW617N |
End cap |
3 |
Шар |
CW617N |
Ball |
4 |
Седло шара |
ПТФЭ |
Ball seat |
5 |
Кольцо уплотнительное |
Витон 70SH |
O Ring |
6 |
Шток |
CW614N |
Stem |
7 |
Прокладка кольцевая фрикционная |
PTFE |
Thrust washer |
8 |
Кольцо уплотнительное |
Витон 70SH |
O Ring |
Характеристики | |
Вид | двухходовой |
Тип управления | ручной |
Тип присоединения | муфтовый |
Материал корпуса | латунь |
Диаметр DN, мм | 8:10:15:20:25:32:40:50:65:80:100 |
Давление PN, бар | 16:25:30:32:40 |
