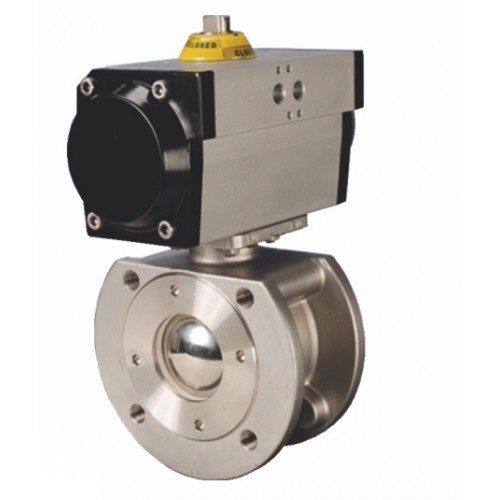

Шаровый кран, 2-ходовой, тип WAFER, нерж. сталь, Dn15-100, Pn16 с пневмоприводом
Двухходовой, шаровый кран
Корпус: нерж. сталь AISI 316
Размер: Dn15 – Dn100
Ручка (угол поворота 0-90°)
Присоединение: межфланцевое
Площадка: по стандарту ISO 5211
Максимальное давление: 16 бар
Температура: от -20 С° до + 180 С°
Полное описание
В наличии
Нужна консультация?
ХАРАКТЕРИСТИКИ КРАНА:
1. Полнопроходной шаровой кран, межфланцевый.
2. Присоединение межфланцевое
3. Сделан из нержавеющей стали марки AISI 316.
4. Седло шара PTFE + 15 % F.V. (тефлон армированный стекловолокном)
5. Шток с защитой от протечек
6. Возможен прямой монтаж привода согласно стандарту ISO 5211 (начиная с Ду 25).
7. Система блокирования.
8. Макс. рабочее давление 16 Kg/cm2.
9. Рабочая температура –20 ºC + 180 ºC.
ХАРАКТЕРИСТИКИ ПРИВОДА:
1. Приводы двойного действия/с пружинным возвратом
2. Изготовлены из технополимера, алюминия, или нержавеющей стали AISI 316
3. Рабочее давление: 2÷8 бар (для технополимера) – 2÷10 бар (для алюминия и нержавеющей стали)
4. Рабочая температура: -20°C +80°C.
ОПЦИИ:
• Исполнение для низких температур: -50°C
• Исполнение для высоких температур: +150 °C
• Никелированное покрытие
• Эпоксидное покрытие
• Электромагнитные распределители стандарта NAMUR
• Датчики положения
• Позиционеры
• Ручной дублер
• Пневмодроссель
• Фитинг под пневмотрубку
• Пневмотрубка.

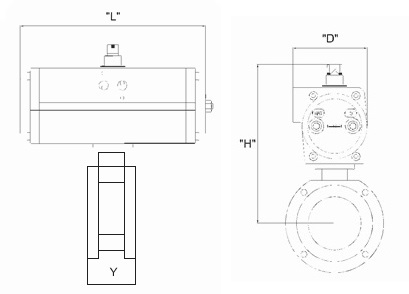

Размеры под приводы двойного действия алюминиевые:
|
Модель |
Размер |
DN |
PN |
D |
H |
L |
Y |
ISO 5211 |
|
MT05DE-V71SA12 |
1/2" |
15 |
16 |
67 |
210 |
119 |
36 |
-- |
|
MT05DE-V71SB34 |
3/4" |
20 |
16 |
67 |
216 |
119 |
38 |
-- |
|
MT05DE-V71SC10 |
1" |
25 |
16 |
67 |
159 |
119 |
50 |
F04/F05 |
|
MT15DE-V71SD13 |
1 1/4" |
32 |
16 |
81 |
191 |
175 |
53 |
F04/F05 |
|
MT15DE-V71SE15 |
1 1/2" |
40 |
16 |
81 |
198 |
175 |
65 |
F05/F07 |
|
MT17DE-V71SF20 |
2" |
50 |
16 |
81 |
206 |
207 |
78 |
F05/F07 |
|
MT20DE-V71SG25 |
2 1/2" |
65 |
16 |
96 |
238 |
186 |
98 |
F07/F10 |
|
MT25DE-V71SH30 |
3" |
80 |
16 |
96 |
254 |
248 |
118 |
F07/F10 |
|
MT35DE-V71SL40 |
4" |
100 |
16 |
131 |
319 |
261 |
140 |
F07/F10 |
Размеры под приводы с пружинным возвратом алюминиевые:
|
Модель |
Размер |
DN |
PN |
D |
H |
L |
Y |
ISO 5211 |
|
MT15S3-V71SA12 |
1/2" |
15 |
16 |
81 |
226 |
175 |
36 |
-- |
|
MT15S4-V71SB34 |
3/4" |
20 |
16 |
81 |
236 |
175 |
38 |
-- |
|
MT17S4-V71SC10 |
1" |
25 |
16 |
81 |
179 |
175 |
50 |
F04/F05 |
|
MT20S4-V71SD13 |
1 1/4" |
32 |
16 |
114 |
213 |
186 |
53 |
F04/F05 |
|
MT25S4-V71SE15 |
1 1/2" |
40 |
16 |
114 |
220 |
248 |
65 |
F05/F07 |
|
MT30S4-V71SF20 |
2" |
50 |
16 |
131 |
247 |
241 |
78 |
F05/F07 |
|
MT35S3-V71SG25 |
2 1/2" |
65 |
16 |
131 |
291 |
261 |
98 |
F07/F10 |
|
MT40S4-V71SH30 |
3" |
80 |
16 |
131 |
307 |
305 |
118 |
F07/F10 |
|
MT45S4-V71SL40 |
4" |
100 |
16 |
145 |
331 |
367 |
140 |
F07/F10 |
Размеры под приводы двойного действия алюминиевые:
|
Модель |
Размер |
DN |
PN |
D |
H |
L |
Y |
ISO 5211 |
|
MT15DE-V71АSA12 |
1/2" |
15 |
16 |
81 |
249 |
175 |
35 |
-- |
|
MT15DE-V71АSB34 |
3/4" |
20 |
16 |
81 |
258 |
175 |
42 |
F04 |
|
MT15DE-V71ASC10 |
1" |
25 |
16 |
81 |
262 |
175 |
46 |
F04 |
|
MT20DE-V71ASD13 |
1 1/4" |
32 |
16 |
96 |
294 |
186 |
55 |
F05 |
|
MT20DE-V71ASE15 |
1 1/2" |
40 |
16 |
96 |
299 |
186 |
66 |
F05 |
|
MT20DE-V71ASF20 |
2" |
50 |
16 |
96 |
308 |
186 |
72 |
F05 |
|
MT25DE-V71ASG25 |
2 1/2" |
65 |
16 |
96 |
345 |
248 |
98 |
F07 |
|
MT35DE-VSWASH30 |
3" |
80 |
16 |
131 |
405 |
261 |
120 |
F07 |
|
MT40DE-V71ASL40 |
4" |
100 |
16 |
131 |
425 |
305 |
140 |
F07 |
|
MT45DE-V71ASN50 |
5" |
125 |
16 |
145 |
484 |
367 |
177 |
F10 |
|
MT50DE-V71ASP60 |
6" |
150 |
16 |
181 |
532 |
381 |
210 |
F10 |
Размеры под приводы с пружинным возвратом алюминиевые:
|
Модель |
Размер |
DN |
PN |
D |
H |
L |
Y |
ISO 5211 |
|
MT15S3-V71ASA12 |
1/2" |
15 |
16 |
81 |
249 |
175 |
35 |
-- |
|
MT15S4-V71ASB34 |
3/4" |
20 |
16 |
81 |
258 |
175 |
42 |
F04 |
|
MT20S4-V71ASC10 |
1" |
25 |
16 |
96 |
279 |
186 |
46 |
F04 |
|
MT30S4-V71ASD13 |
1 1/4" |
32 |
16 |
114 |
328 |
241 |
55 |
F05 |
|
MT30S4-V71ASE15 |
1 1/2" |
40 |
16 |
114 |
318 |
241 |
66 |
F05 |
|
MT35S3-V71ASF20 |
2" |
50 |
16 |
131 |
364 |
261 |
72 |
F05 |
|
MT40S5-V71ASG25 |
2 1/2" |
65 |
16 |
131 |
401 |
305 |
98 |
F07 |
|
MT45S4-V71ASH30 |
3" |
80 |
16 |
145 |
420 |
367 |
120 |
F07 |
|
MT50S4-V71ASL40 |
4" |
100 |
16 |
181 |
473 |
381 |
140 |
F07 |
|
MT55S5-V71ASN50 |
5" |
125 |
16 |
181 |
517 |
428 |
177 |
F10 |
|
MT65S5-V71ASP60 |
6" |
150 |
16 |
230 |
587 |
525 |
210 |
F10 |
V71А - кран: нержавеющая сталь A105
| Характеристики | |
| Вид | двухходовой |
| Тип управления | пневмопривод |
| Тип присоединения | фланцевый |
| Материал корпуса | нержавеющая сталь |
| Диаметр DN, мм | 15:20:25:32:40:50:65:80:100 |
| Давление PN, бар | 16 |
