Шаровый кран, 3-ходовой, L-/T-порт, нерж. сталь, Dn8-65, Pn63 BSP/NPT

Шаровый кран, 3-ходовой, L-/T-порт, нерж. сталь, Dn8-65, Pn63 BSP/NPT

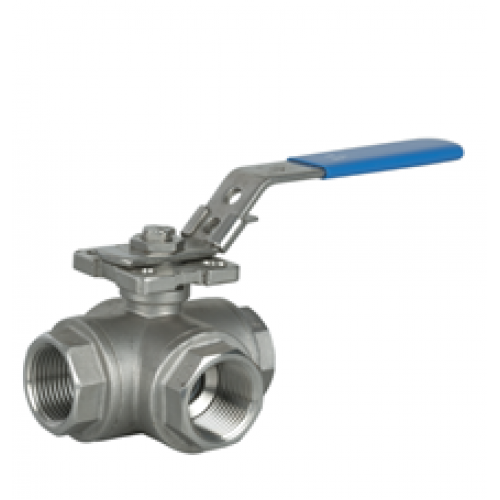

Трёхходовой, шаровый кран
Корпус: нерж. cталь AISI 316
Размер: Dn8 – Dn65
Присоединение: резьба 1/4" – 2-1/2"
Ручка (угол поворота 0-90°)
Площадка под привод: ISO5211
Максимальное давление: 63 бар.
Резьба: BSP,NPT
Порт: L – T

Полное описание
В наличии
Код: PV02-V31/V32
Цена:
у нас существует оптовая и розничная цена
Оплата
Безналичный расчет
Гарантия итальянской компании
Обмен или возврат в течении 14 дн.
ХАРАКТЕРИСТИКИ:

1. Шаровой кран 3-ходовой неполнопроходной из нержавеющей стали
2. Шар “L” или “T”-образный
3. Изготовлен из AISI 316 (CF8M)

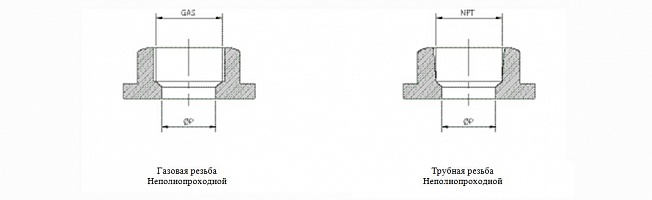

4. Поставляется: под газовую резьбу (DIN 2999), трубную (NPT) резьбу (ANSI B 2.1)
5. 4 седла шара PTFE + 15% стекловолокно
6. Уплотнительное кольцо: Витон
7. Монтажная площадка  ISO 5211
8. Невыпадающий шток
9. Антистатическая защита
10. Блокирующая система
11. Макс. рабочее давление: 63 кг/см²
12. Рабочая температура: -25°C +180°C.

ТАРЕЛЬЧАТЫЕ ПРУЖИНЫ:

Сглаживают возникающие «временные нагрузки» на уплотнение штока, обеспечивают герметичность даже при изменении параметров обслуживания.

ПРУЖИННАЯ ШАЙБА:

Не допускает развинчивания гайки штока при высокоцикловой эксплуатации.

АНТИСТАТИЧЕСКАЯ ЗАЩИТА:

Обеспечивает электрическую связь между шаром, штоком и корпусом. Не допускает аккумулирования статического заряда. Необходима при работе с горючими жидкостями.

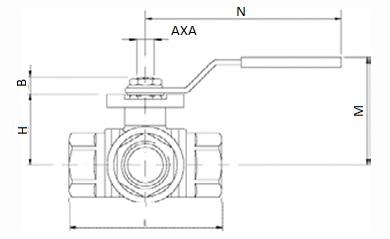

РАЗМЕРЫ:


Модель

Размер

DN (мм)

PN (кг/см2)

ØP (мм)

H (мм)

L (мм)

N (мм)

M (мм)

Вес (кг)

PV02-V3*M14

1/4"

8

63

9.5

37

75

130

66

0.70

PV02-V3*I38

3/8"

10

63

11

37

75

130

66

0.67

PV02-V3*A12

1/2"

15

63

12

37

75

130

66

0.63

PV02-V3*B34

3/4"

20

63

15

41

88

161

72

0.95

PV02-V3*C10

1"

25

63

20

47

100

161

77

1.40

PV02-V3*D13

1 1/4"

32

63

25

56

122

203

92

2.90

PV02-V3*E15

1 1/2"

40

63

32

60

131

203

96

3.60

PV02-V3*F20

2"

50

63

40

71

158

203

107

6.25

PV02-V3*G25

2 1/2"

65

63

49

95

178

254

135

8.95

* Для комплектации заменить на 1= “L”-образный кран; 2= “T”-образный кран

ПРИСОЕДИНЕНИЯ:


Модель

Размер

ISO 5211

AxA (мм)

B (мм)

PV02-V3*M14

1/4"

F03-F04

9 x 9

7

PV02-V3*I38

3/8"

F03-F04

9 x 9

7

PV02-V3*A12

1/2"

F03-F04

9 x 9

7

PV02-V3*B34

3/4"

F04-F05

11 x 11

7

PV02-V3*C10

1"

F04-F05

11 x 11

7

PV02-V3*D13

1 1/4"

F05-F07

14 x 14

7

PV02-V3*E15

1 1/2"

F05-F07

14 x 14

12

PV02-V3*F20

2"

F05-F07

14 x 14

12

PV02-V3*G25

2 1/2"

F07-F10

17 x 17

14

* Для комплектации заменить на 1= “L”-образный кран; 2= “T”-образный кран

ВЕЛИЧИНЫ КВ:


Размер

1/4"

3/8"

1/2"

3/4"

1"

1 1/4"

1 1/2"

2"

КВ (м3/ч) H2 O

11

11

13

15

31

39

62

103

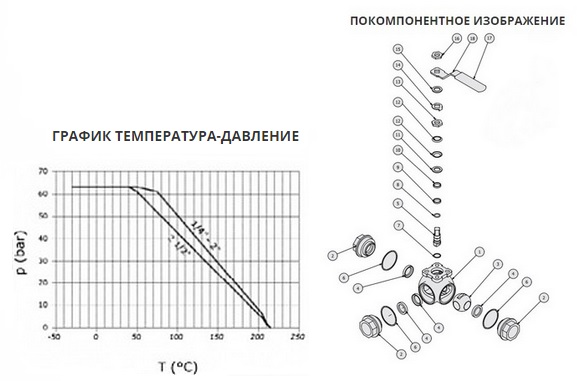

ИЗДЕЛИЯ:

Деталь

Материалы

Item

1

Корпус

Нержавеющая сталь 316

Body

2

Крышка

Нержавеющая сталь 316

Cap

3

Шар

Нержавеющая сталь 316

Ball

4

Седло шара

PTFE + 15% GF

Ball seat

5

Шток с антистатической защитой

Нержавеющая сталь 316

Stem with anti static device

6

Прокладка

PTFE

Gasket

7

Прокладка кольцевая фрикционная

PTFE

Trust washer

8

Кольцо уплотнительное

Витон

O-ring

9

Сальник штока

PTFE

Stem packing

10

Прокладка

Нержавеющая сталь + PTFE

Gasket

11

Уплотнение штока

Нержавеющая сталь 316

Stem ring

12

Пружина тарельчатая

Нержавеющая сталь 301

Belleville washer

13

Гайка

ASTM A 194-8

Nut

14

Ограничитель

DIN 1.4301 (AISI 304)

Stopper

15

Шайба пружинная

DIN 1.4301 (AISI 304)

Lock washer

16

Гайка рукоятки

DIN 1.4301 (AISI 304)

Handle nut

17

Оплетка рукоятки

Винил

Handle sleeve

18

Рукоятка

DIN 1.4301 (AISI 304)

Handle



Характеристики
Вид трехходовой
Тип управления ручной
Тип присоединения муфтовый
Материал корпуса нержавеющая сталь
Диаметр DN, мм 8:10:15:20:25:32:40:50:65
Давление PN, бар 63
