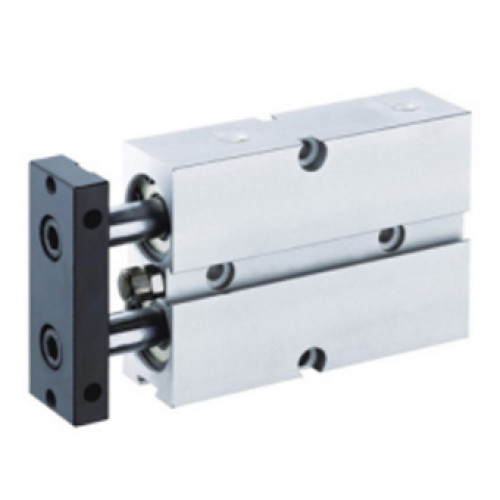

Цилиндры со встроенными направляющими Серия RQ

Цилиндры со встроенными направляющими Серия RQ

Диаметр, мм: 6, 10, 16, 20, 25, 32

Действие: Двухстороннее

Рабочая среда: Воздух (после фильтра 40 мкм)

Максимальное рабочее давлени: 1-9 Бар

Диапазон скоростей: 100 – 500 мм/с

Полное описание
В наличии
Код: Серия RQ
Цена:
у нас существует оптовая и розничная цена
Оплата
Безналичный расчет
Гарантия итальянской компании
Обмен или возврат в течении 14 дн.

Сдвоенные компактные цилиндры с проходными штоками серии RQ. Цилиндры данной серии поставляются шести типоразмеров и имеют регулировочный болт для регулировки крайних положений штоков. Цилиндры могут поставляться с линейными направляющими скольжения. Для определения положения поршня используется геркон, установленный на корпус цилиндра.

ХАРАКТЕРИСТИКИ:

1. Диаметр, мм: 6, 10, 16, 20, 25, 32
2. Действие: Двухстороннее
3. Рабочая среда: Воздух (после фильтра 40 мкм)
4. Максимальное рабочее давления: 1-9 Бар 5.
5. Диапазон скоростей: 100 – 500 мм/с
6. Регулируемая длина хода: 0 – 10 мм
7. Соединение; Для диаметров: мм: 10, 16, 20 – М5х0.8;
8. Диапазон рабочих температур: -10... +70 °C (при сухом воздухе без влаги) 9.
9. Допуск угла поворота противоповоротной платформы: 10 мм – 0.4°; 16, 20, 25, 32 мм – 0.3°

* При заказе выбирайте цилиндры стандартных ходов, приведенных в таблицах габаритных размеров

КОНФИГУРАЦИЯ СЕРИИ RQ

RQ 10 20

PQ Серия

10 Диаметр цилиндра, мм
10;
16;
20;
25;
32.

20 Ход цилиндра, мм
10;
20;
30;
...
200



Стандартный ход

Диаметр Ход Допустимый ход Максимальный ход
10 10 20 30 40 50 60 70 - - - - - 70 100
16 10 20 30 40 50 60 70 80 90 100 125 150 150 200
20 10 20 30 40 50 60 70 80 90 100 125 150 150 200
25 10 20 30 40 50 60 70 80 90 100 125 150 150 200
32 10 20 30 40 50 60 70 80 90 100 125 150 150 200

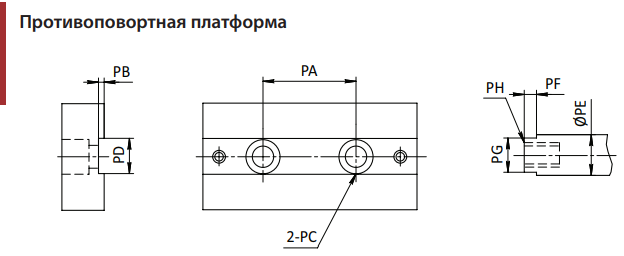

Габаритные и присоединительные размеры

Диаметр PA PB PC PD PE PF PG PH
10 18 0.7 Ø6.2×3.5 глубиной Сквозное отверстие: Ø3.3 5.2 6 2.2 5.1 M3×3.5 глубиной 5.5
16 24 1 Ø7.8×4.6 глубиной Сквозное отверстие: Ø4.3 6.2 8 3 6.1 M4×0.7 глубиной 9
20 28 1 Ø11×6.8 глубиной Сквозное отверстие: Ø6.5 8.2 10 3 8.1 M6×1 глубиной 10
25 34 1 Ø11×6.8 глубиной Сквозное отверстие: Ø6.5 10.2 12 3 10.1 M6×1 глубиной 10
32 42 2 Ø17×12 глубиной Сквозное отверстие: Ø10.5 14.2 16 3 14.1 M10×1.5 глубиной 13

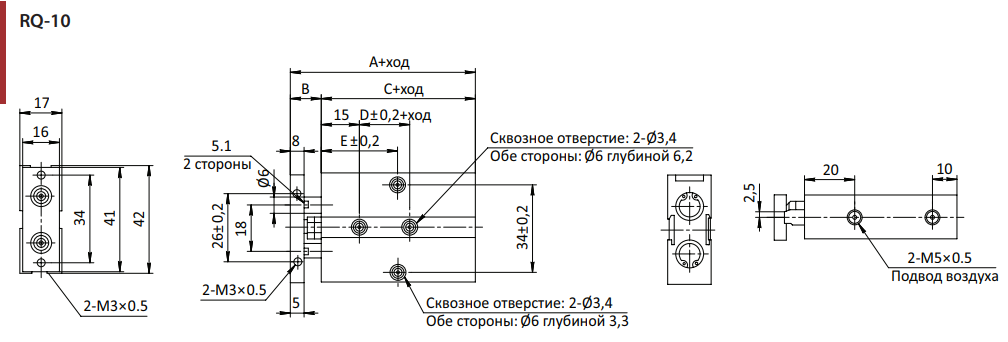

Диаметр A B C D 10 20 30 40 50 60 70
10 59 12 46 10 30 30 35 40 45 50 55
